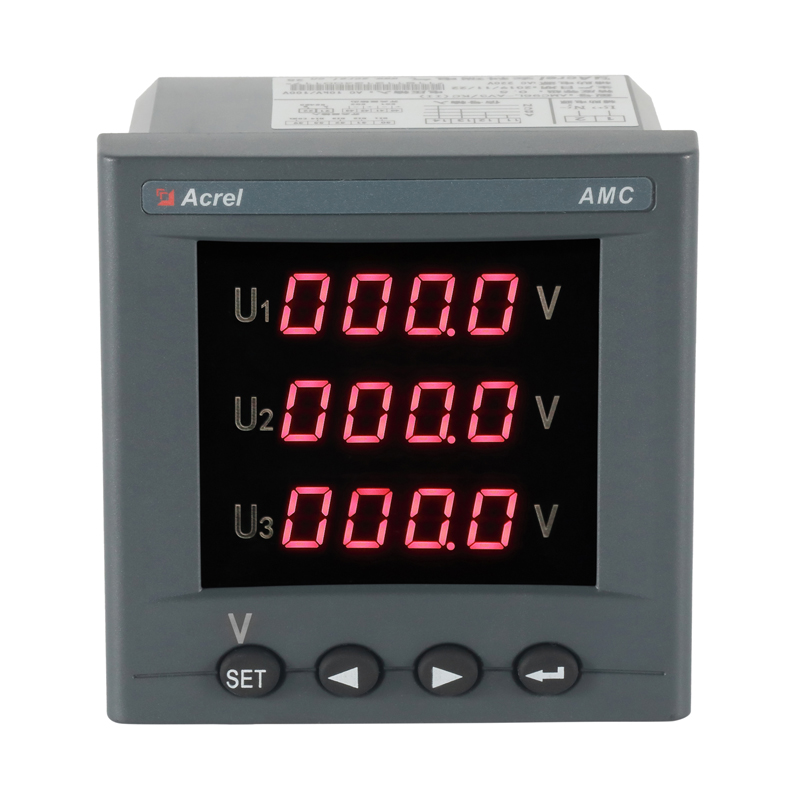

安科瑞AMC96L三相数字电压表 交流采样技术
一、产品概述
AMC 系列可编程智能电测仪表采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电压和电流。既可用于本地显示，又能与工控设备连接，组成测控系统。三相数字电压表
系统精度：0.5 级
参数设定：三相三线、三相四线，电压变比(PT)可设置
采样模式：交流采样，自适应频率：45Hz～65Hz
过载能力：电压（1.2倍额定值持续，2倍额定值1秒）
通讯协议：RS485 Modbus RTU
报警输出：默认 1 路无源继电器，触点容量 3A/30VDC，3A/250VAC， 高、低、不平衡报警等
工作温度：-10~55℃
库存温度：-25~70℃
相对湿度：10~90%RH(不结露)
工作电源：AC/DC 85-265V
系统功耗：5VA
二、技术参数
三、外形尺寸

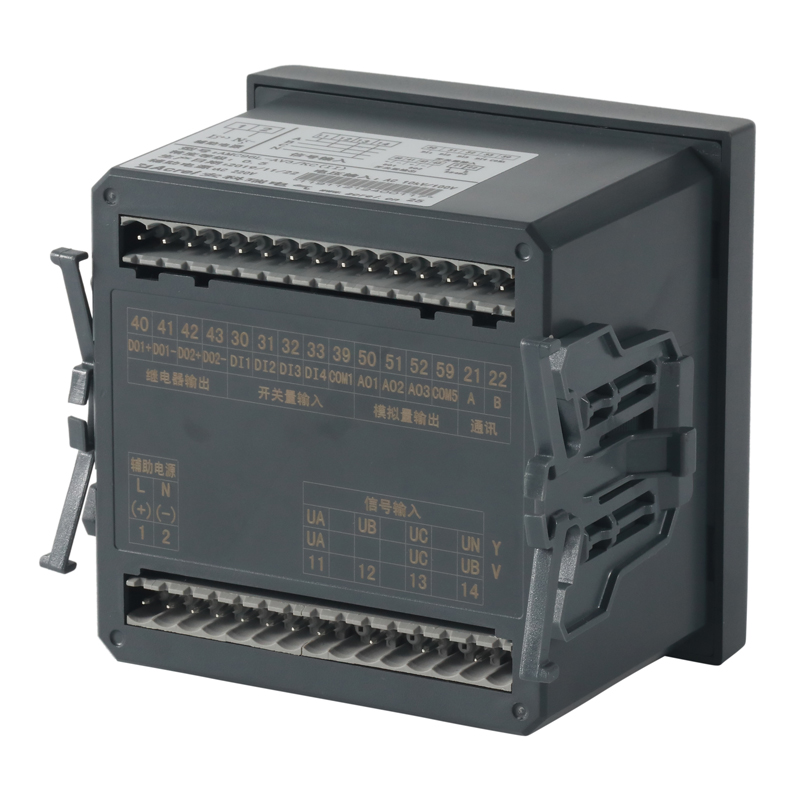

四、产品接线图
电压输入： 输入电压不得高于产品额定输入电压的 120%，否则应考虑使用 PT；在 电压输入端须安装 1A 丝。
电流输入：交流电流输入应使用外部 CT； 如果使用的 CT 上连有其它仪表，接线应采用串接方式； 建 议使用接线排，不要直接接 CT，以便拆装；去除产品的电流输入连线之前，一定要先断开 CT 一次回路或短接二次回路；
模拟量输出与开关量输入的 COM 表示各自公共端，并不是实际接地；
通讯连接建议使用两芯屏蔽线，每芯截面不小于 0.5mm2，分别接A、B，屏蔽层接大地，布线时应使通讯线 远离强电电缆或其他强电场环境。
五、产品证书
