　　一、产品概述

　　AMC200(L)交流多回路智能电量采集监控装置主要用于多个回路的全电参量测量，最多可同时接入 8 个三相回路或者 24 个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

　　多回路全电参量测量：交流可同时接入 8 个三相回路或者 24 个单相回路的电流输入，直流可同时接入 12 个单相直流回路的电流输入23。能直接对多个回路的电压、电流、功率、功率因数等全电参量进行测量，让用户全面了解各回路的电力运行状况。

　　高精度测量：具有较高的测量精度，频率精度达 0.05Hz、电压电流精度为 0.5 级、有功电能精度为 1 级。

　　多种协议支持：支持 Modbus-RTU、YD/T1363.3 等通讯协议，可方便地与其他系统进行数据交互和集成3。

　　宽范围输入：电压额定值为 AC 3×220V/380V，可承受 1.2 倍额定值连续过负荷，2 倍额定值持续 1 秒；电流方面，能支持 0-1600A 的规格3。

　　二、产品型号功能

　　产品具体功能

　　1、 8 路三相或 24 路单相回路全电参量测量，电流互感器外置；

　　2、监测各相电压/电流、零序电流、频率；

　　3、监测各相功率、总功率 (有功、无功、视在) ；

　　4、监测各相功率因数、总功率因数，四象限电能统计；

　　5、采用采用简体汉字液晶显示，具有历史电量数据和历史告警信息的存贮功能：a.历史数据默认每日零时保存 1 次, 每路每项数据（总有功电能、总有功功率、三相电流）存储数量 1000 条。b.历史数据现场存储时间间隔为 15 分钟。每路每项数据（总有功电能、总有功功率、三相电流）存贮数量 5000 条。c.每月抄表日的历史电量数据，存储数量 24 条。d.历史告警信息采用实时存贮的方式，存贮数量 500 条。

　　6、支持过压、过流、断相、DI 联动等报警输出；

　　7、四路无源开关量输入、两路有源开关量输入、两路开关量输出；

　　8、标配一路 RS485 通讯，可选 Modbus-RTU 协议或 YD/T 1363 协议；

　　9、支持 4G 通讯或 NB 通讯；

　　10、一路温湿度测量，4 路 NTC 测量；

　　三、配套互感器

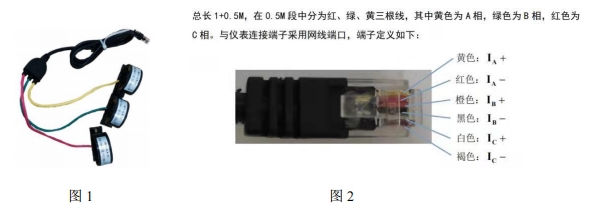

　　电流互感器为水晶头接口，一次侧电流为 50A-600A，若电流互感器不同，客户可根据实际使用情况，通过仪表界面或通讯修改电流变比。互感器如图 1、图 2 所示。

　　四、技术参数

　　五、产品外观尺寸
