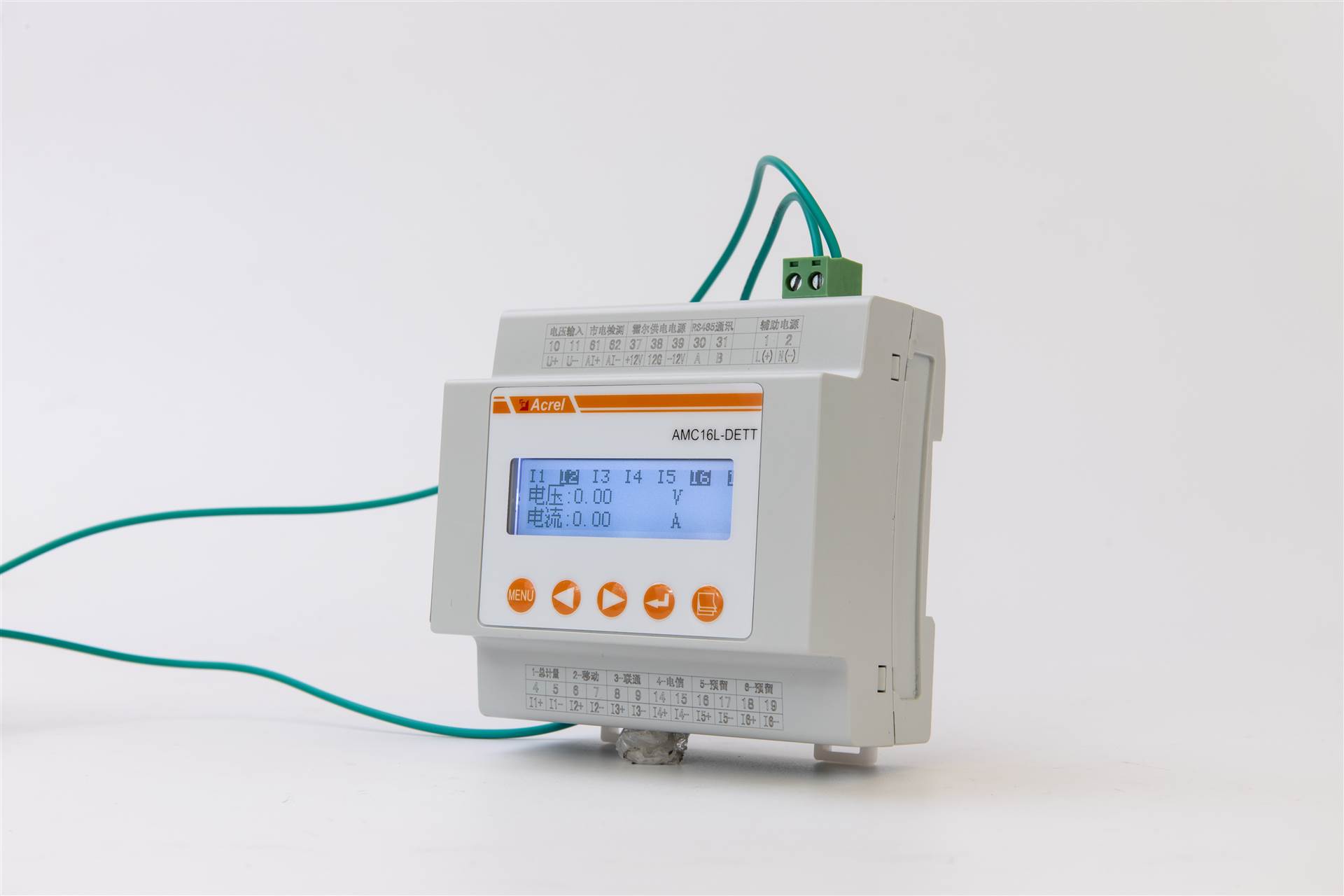

　　一、产品概述

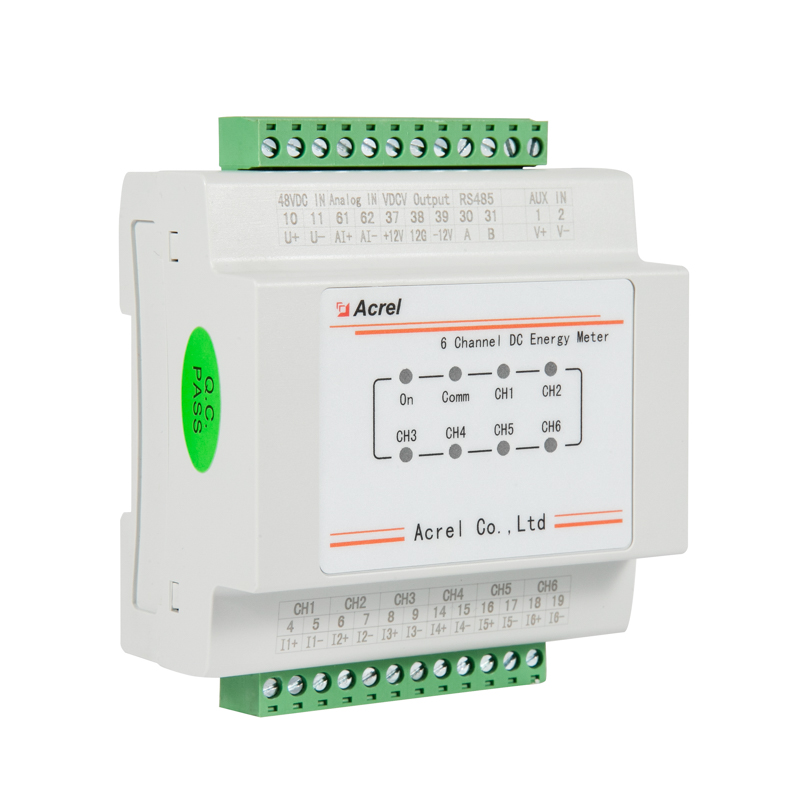

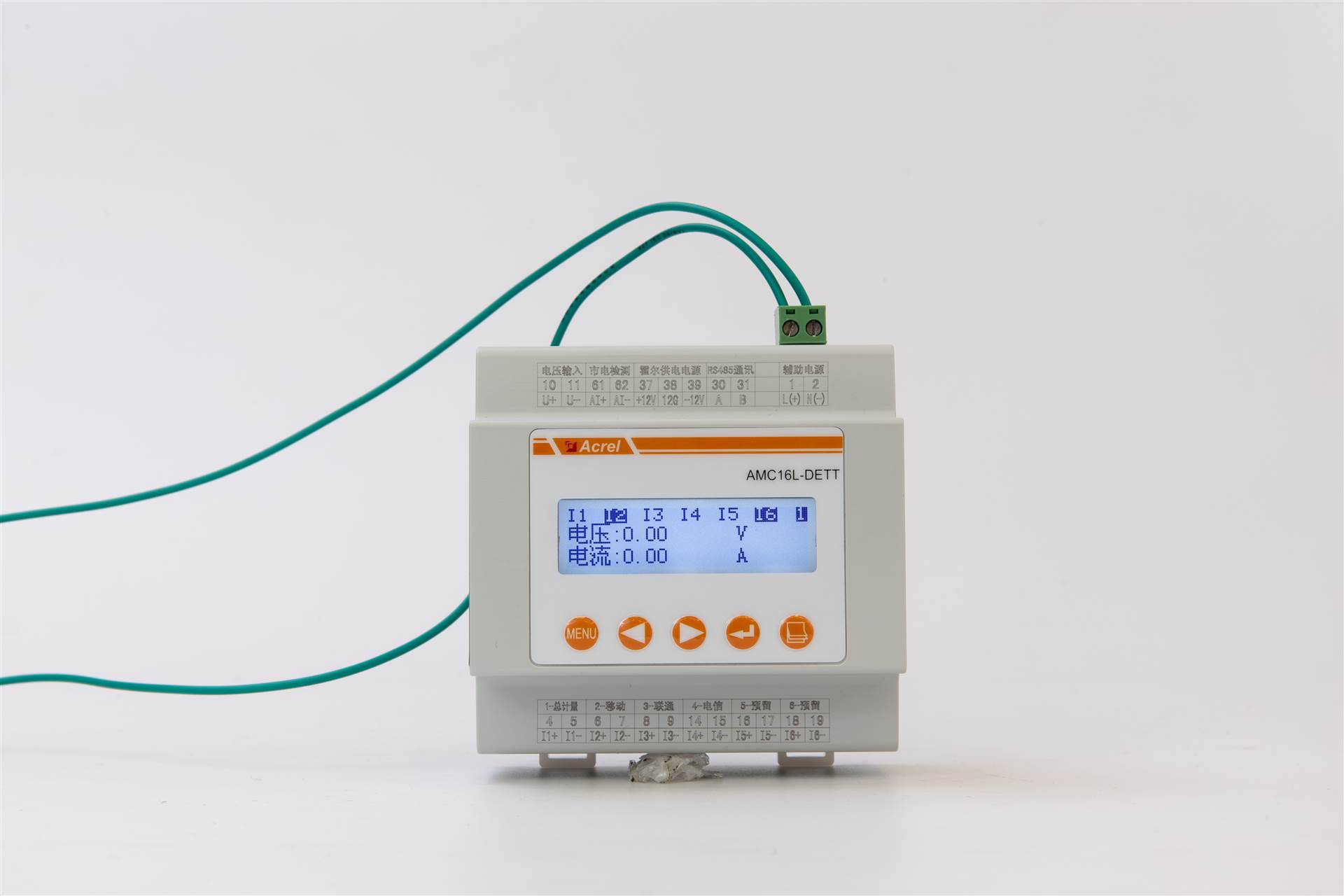

　　AMC16(L)-DETT 基站直流电能计量模块主要是针对有共享需求，且开关电源无分用户电量计量功能的基站而设计的。仪表可对六个回路的直流电能进行计量，并可为配套的霍尔传感器提供工作电流，同时可通过上位机软件实现零漂校准，具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。该模块可分别计量三家运营商的直流用电量，为基站节能改善提供详细的数据依据，为直流配电设备提供分项计量解决方案。模块具有工业标准的 RS485 通讯接口,采用 YD/T1363.3-2014 规定的通讯协议，符合中国铁塔有限公司Q/ZTT 2205-2017《基站直流电能计量模块技术要求》相关技术要求。安科瑞 AMC16L-DETT 铁塔基站智能计量装置是专为铁塔基站电力监测与管理精心打造的一款先进设备，在通信基站领域有着的表现。从外观与设计来看，该装置结构紧凑，占用空间小，便于在铁塔基站有限的空间内进行安装和布局。其外壳具备良好的防护性能，能适应各种复杂的户外环境，有效抵御恶劣天气和电磁干扰。

　　二、产品型号

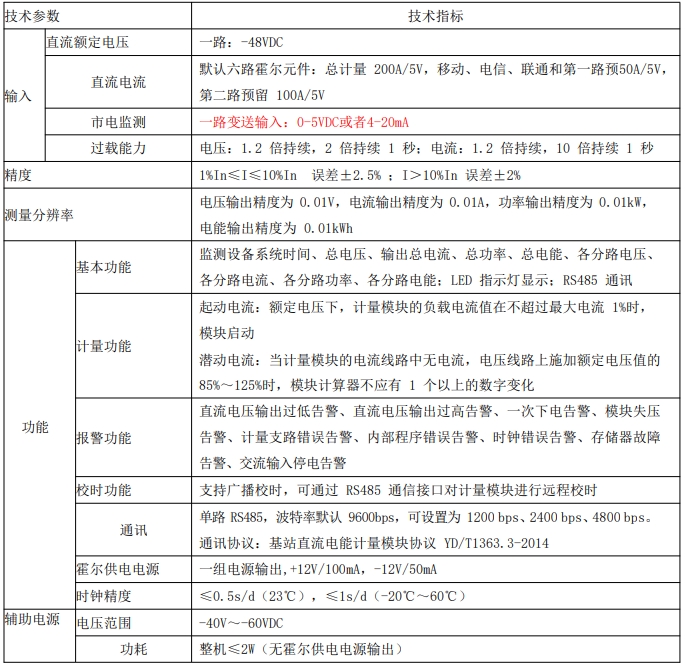

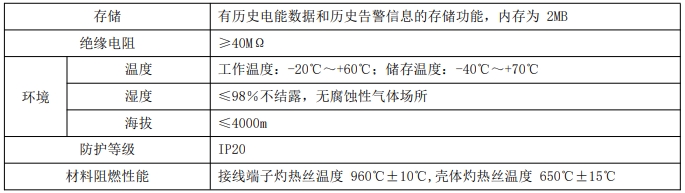

　　三、技术参数

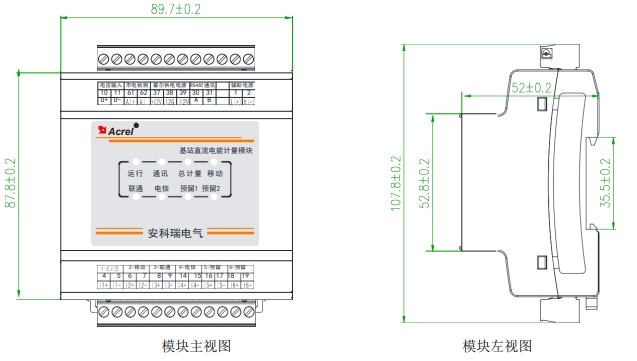

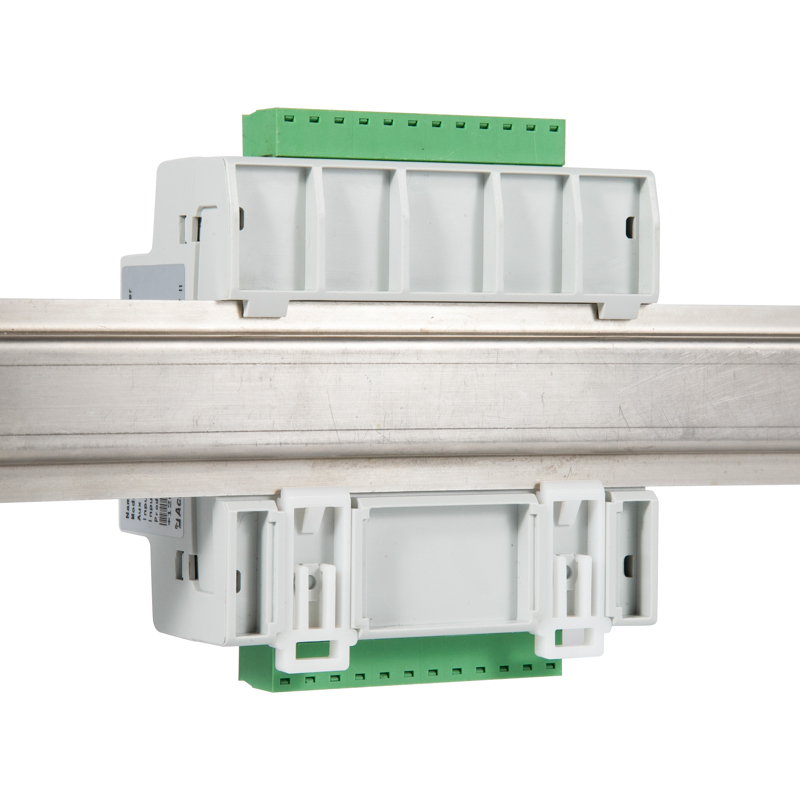

　　四、外形结构

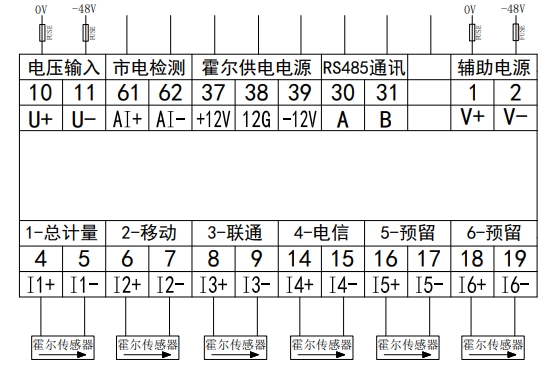

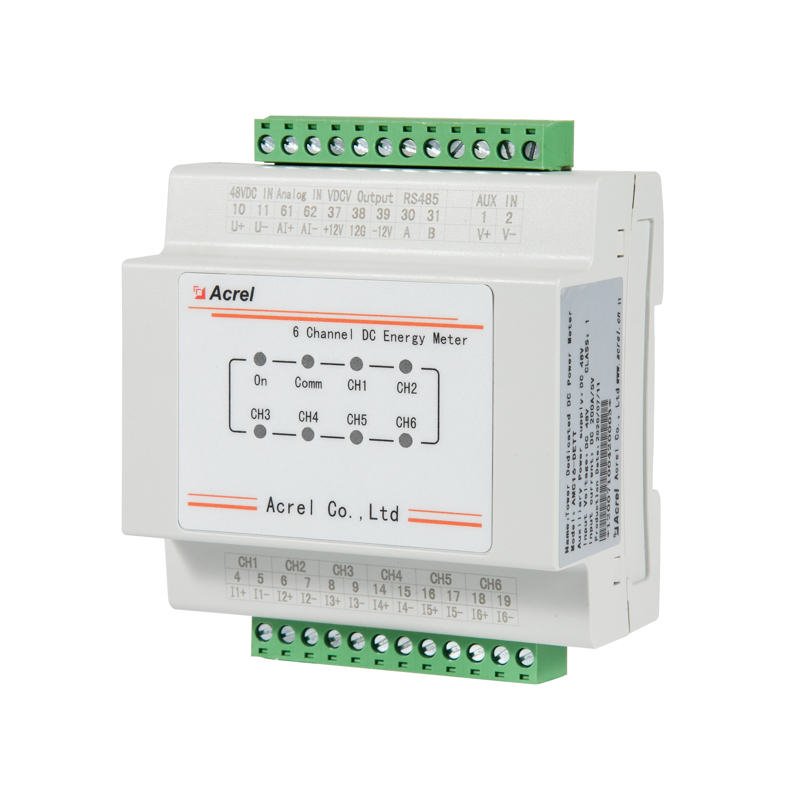

　　端子及接线

　　五、通讯指南

　　AMC16-DETT 模块采用标准的 RS485 串行通讯接口，执行“YD/T 1363.3 通信局（站）电源、空调及环境集中监控管理系统”规定的通讯协议：直流电能计量模块物理接口采用串行通信口，采用标准的RS485 方式, 信息传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验位。数据传输速率默认为 9600bps。

　　另外配合安科瑞提供的直流铁塔表专用调试软件，具有修改地址，修改 CT 变比以及霍尔校零等功能。AMC16-DETT 模块符合 YD/T 1363.3 标准，数据类型均采用长整形有符号数、无符号数表示。上传的电参量参数为一次侧数据（乘以变比之后的数据），若需要上传二次侧数据，应使用安科瑞直流铁塔表调试软件将变比设置为 1。出厂各回路对应变比默认分别为 40、40、40、40、40、40，即对应额定电流分别为 200A、200A、200A、200A、200A、200A。默认通讯地址为 1，该值同样可用安科瑞直流铁塔表调试软件进行修改。

　　直流电能计量模块通信协议物理接口和通信方式

　　物理接口直流电能计量模块物理接口应采用串行通信口，采用标准的 RS485 方式, 信息传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验位。数据传输速率为 9600bps。

　　通信方式监控单元（SU）与监控模块（SM）的通信为主从方式，SU 呼叫 SM 并下发命令，SM 收到命令后返回响应信息。若 SU 在500ms 内收不到 SM 的响应信息或接收响应信息错误，则认为本次通信过程失败。
