　　一、产品概述

　　安科瑞 AMB300 低压母线红外测温装置是一款性能的非接触式测温设备，在电力系统的温度监测中发挥着重要作用。

　　该装置采用先进的红外测温技术，无需与被测物体直接接触，就能快速、准确地获取低压母线的温度信息。这种非接触式的测温方式，不仅避免了因接触可能带来的设备损坏风险，还能在不影响母线正常运行的情况下进行实时监测，极大地提高了监测的安全性和便捷性。

　　AMB300 具有极高的测温精度和灵敏度。它能够捕捉到低压母线表面温度的细微变化，即使是微小的温度异常也能及时发现。装置的测温范围广，可适应不同环境和工况下的温度测量需求。同时，其响应速度快，能在瞬间完成温度测量并输出数据，为及时发现潜在的设备故障提供了有力支持。

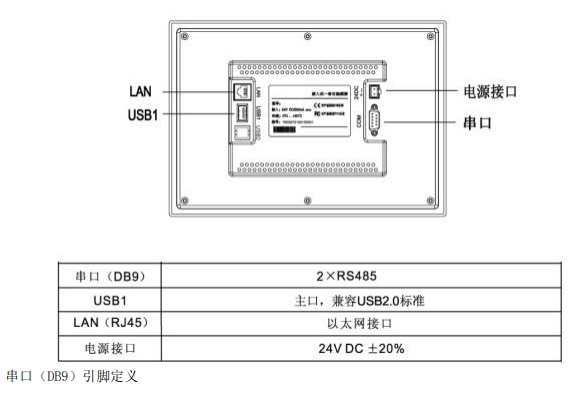

　　二、接线安装说明

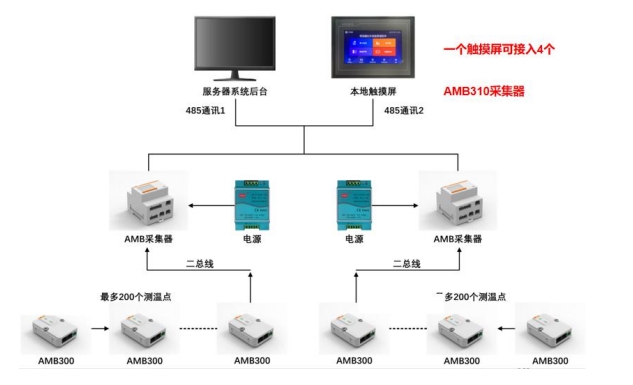

　　三、产品组网说明

　　一个触摸屏可以集中采集 4 个采集器的数据，每个采集器理论可接入 160 个温度采集点。（备注：每个采集端口不可超过 80 个温度点，线路总长不可超过 250 米，使用超五类网线连接）采集器和传感器通过二总线通讯和供电，触摸屏和采集器通过 RS485 通讯，同时采集器还有一个 RS485 口可以上传数据给后台。AMB300 红外传感器通过二总线通讯，连接至 AMB 采集器。一个 AMB 采集器最多可以接入 160 个 AMB300 传感器。AMB 采集器通过 2 个 RS485 口分别上传数据给后台系统或者触摸屏(默认设备地址为 1，波特率为 57600)。一个触摸屏可以集中监控 4 个 AMB 采集器的数据，即监控 640 个 AMB300 测温点数据。

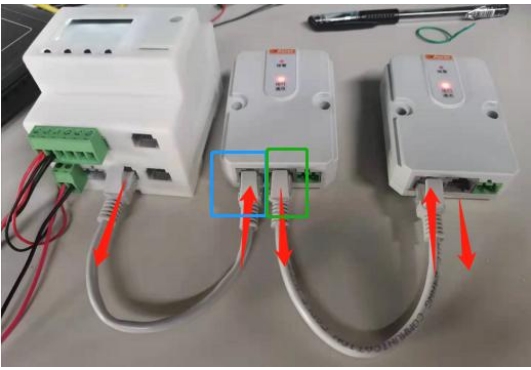

　　AMB300 接线注意点

　　上图红色箭头代表 24V 信号输出方向，上图蓝色框内的 RJ45 接口为信号进线端口，上图绿色框内的 RJ45端口为信号出线端口，用于连接下一个模块的进线端口。

　　四、通讯协议

　　使用 MODBUS-RTU 通讯协议，MODBUS 协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。MODBUS 协议在一根通讯线上使用主从应答式连接（半双工），这意味着在一根单独的通讯线上信号沿着相反的两个方向传输。首先主计算机的信号寻址到一台的终端设备（从机），然后终端设备发出的应答信号以相反的方向传输给主机。MODBUS 协议只允许在主机（PC，PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
