　　一、产品概述

　　AMB200 系列母线接头测温装置是一种针对绝缘母线槽连接器温度在线监控的装置。该产品可对母线槽内母排温度进行实时监控、高温预警及报警，预警值及报警值均可设置，且装置可选 RS485 或无线传输功能，可将采集到的母线温度及其变化状况等数据实时传送到监控系统。装置主要应用于各种领域的密集绝缘母线连接器的在线温度监控系统。

　　实时温度监测：能对母线槽内母排温度进行实时监控，让运维人员随时了解母线运行温度状况。

　　预警与报警功能：可自由设置预警值及报警值，当母线接头温度超过设定的报警温度时，蜂鸣器会发出报警信号，提醒相关人员及时处理。

　　数据传输灵活：可选 RS485 或无线传输功能，可将采集到的母线温度及其变化状况等数据实时、准确地传送到监控系统，方便远程监控与管理。

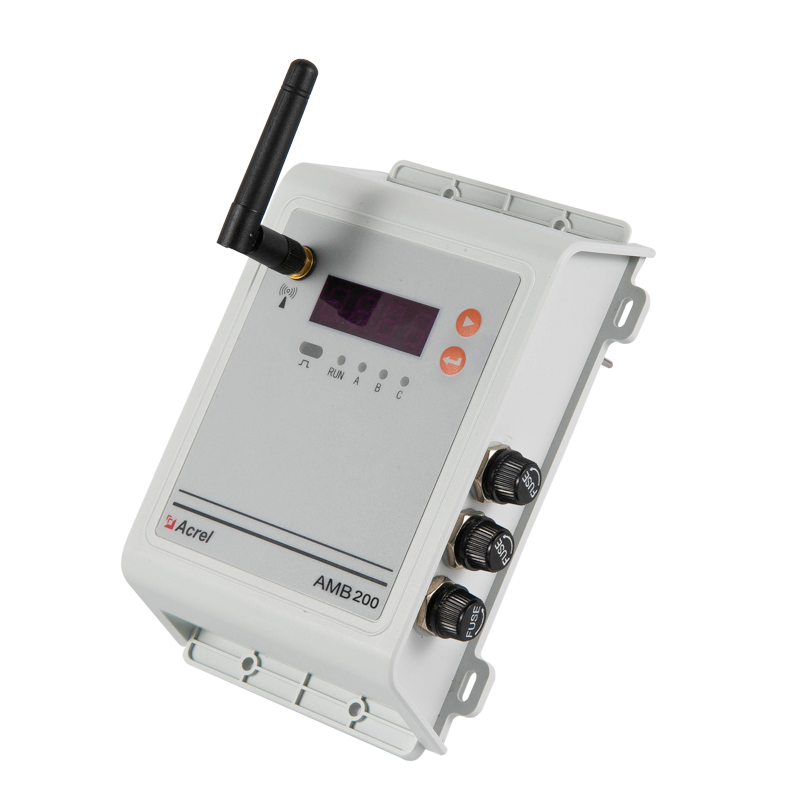

　　状态显示直观：装置包含 1 个四位数码管显示和四个状态指示灯，能直观地展示温度数据和设备的工作状态。

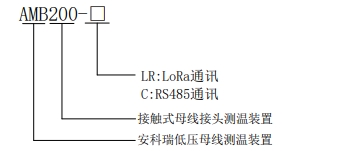

　　二、型号规格

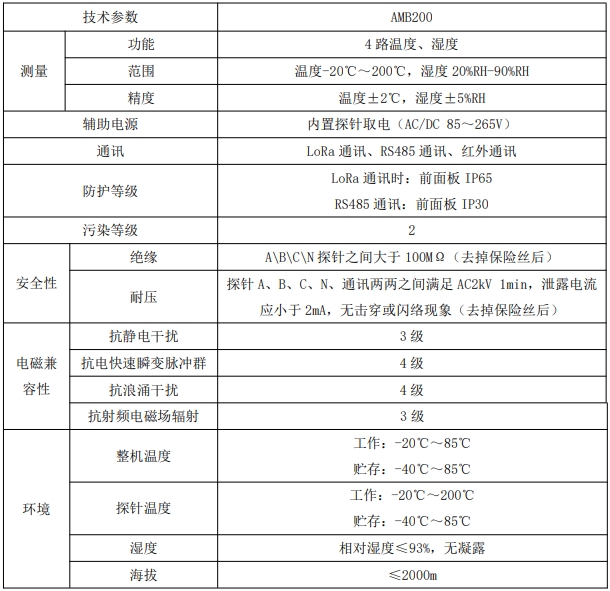

　　三、技术参数

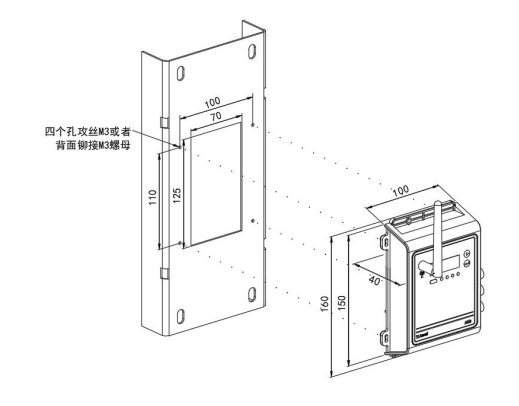

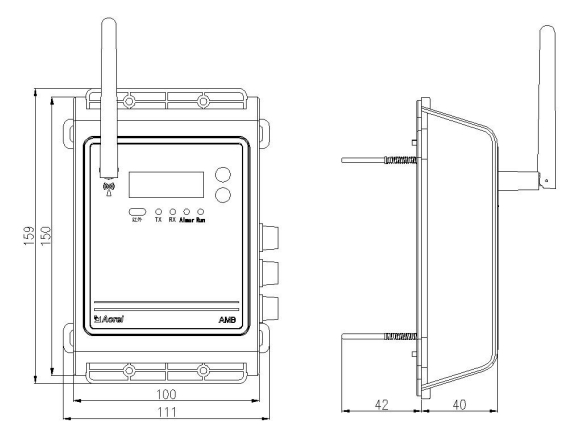

　　四、安装指南

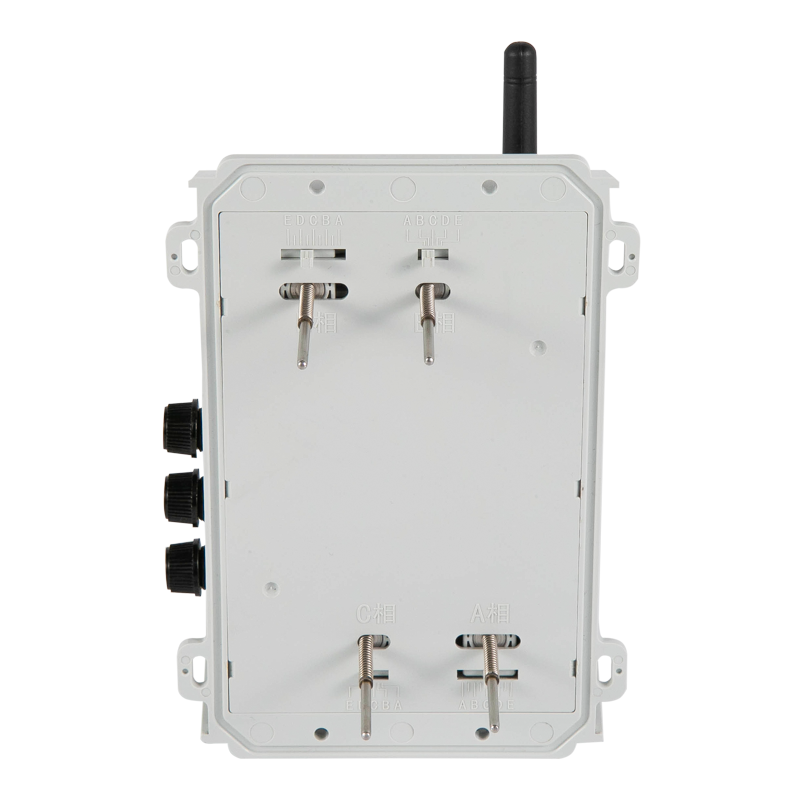

　　内置接触式装置 A、B、C、D 四根探针可左右调节，以适应不同相间距的母排，具体可兼容 10mm-18mm 间距的母排，探针分为 A、B、C、D、E 5 个档位（见下图 3），每个档位对应间距为 10mm、12mm、14mm、16mm、18mm。安装时只需将探针调至母排对应间距的档位即可。

　　五、使用操作指南

　　5.1 实时在线测量 4 路温度装置通过 4 个内置温度探头监测母线槽连接器 A、B、C、N 的实时温度。

　　5.2 测量母线槽内湿度装置通过背面开孔监测母线槽内湿度。

　　5.3 通信方式一路 RS485 或 LoRa(可选)，一路红外通讯。 装置可通过 RS485、LoRa 或者红外通讯将所测得的温度数据上传至监控系统。

　　5.4 预警及报警功能当测量参数超过预警设定值或者报警设定值后，装置蜂鸣器发出报警信号，并统计报警时间。

　　5.5 显示功能装置包含四位数码管显示，四个状态指示灯，具体对应含义见下：

　　5.5.1 LED 指示灯4 个 LED 指示灯分别为运行、报警、接收、发送。Run 灯：系统运行时 1s 亮灭更替。Alarm 灯：实测信号到达报警设置值，长亮。Rx 灯：当设备接收到数据时，闪烁。Tx 灯：当设备发送数据时，闪烁。

　　六、通信说明

　　6.1、通信协议

　　当数据帧到达终端设备时，它通过一个简单的“端口”进入被寻址到的设备，该设备去掉数据帧的“信封”（数据头），读取数据，如果没有错误，就执行数据所请求的任务，然后，它将自己生成的数据加入到取得的“信封”中，把数据帧返回给发送者。返回的响应数据中包含了以下内容：终端从机地址（Address）、被执行了的命令（Function）、执行命令生成的被请求数据（Data）和一个 CRC 校验码（Check）。发生任何错误都不会有成功的响应，或者返回一个错误指示帧。

　　6.2、地址域

　　地址域在帧首，由一个字节（8-Bits，8 位二进制码）组成，十进制为 0～255，在我们的系统中只使用1～247，其它地址保留。这些位标明了用户的终端设备的地址，该设备将接收来自与之相连的主机数据。同一总线上每个终端设备的地址必须是的，只有被寻址到的终端才会响应包含了该地址的查询。当终端发送回一个响应，响应中的从机地址数据便告诉了主机哪台终端正与之进行通信。

　　6.3、数据域

　　数据域包含了终端执行特定功能所需的数据或终端响应查询时采集到的数据。这些数据可能是数值、参量地址或者设置值。

　　例如：功能域告诉终端读取一个寄存器，数据域则需要指明从哪个寄存器开始及读取多少个数据，内嵌的地址和数据依照类型和从机之间的不同而内容有所不同。

　　6.4、错误校验

　　错误校验（CRC）域占用两个字节，包含了一个 16 位的二进制值。CRC 值由传输设备计算出来，然后附加到数据帧上，接收设备在接受数据时重新计算 CRC 值，然后与接收到的 CRC 域中的值进行比较，如果这两个值不相等，就发生了错误。

　　CRC 运算时，首先将一个 16 位的寄存器预置为全 1，然后连续把数据帧中的每个字节中的 8 位与该寄存器的当前值进行运算，仅仅每个字节的 8 个数据位参与生成 CRC，起始位和停止位以及可能使用的奇偶位都不影响 CRC。在生成 CRC 时，每个字节的 8 位与寄存器中的内容进行异或，然后将结果向低位移位，高位则用“0”补充，位（LSB）移出并检测，如果是 1，该寄存器就与一个预设的固定值（0A001H）进行一次异或运算，如果位为 0，不作任何处理。

　　CRC 生成流程：

　　1 预置一个 16 位寄存器为 0FFFFH（全 1），称之为 CRC 寄存器。中的个字节的 8 位与 CRC 寄存器中的低字节进行异或运算，结果存回 CRC 寄存器。

　　2 把数据帧中的个字节的 8 位与 CRC 寄存器中的低字节进行异或运算，结果存回 CRC 寄存器。

　　3 将 CRC 寄存器向右移一位，位填 0，位移出并检测。

　　4 如果位移出为 0：重复第 3 步（下一次移位）；如果位移出为 1：将 CRC 寄存器与一个预设固定值（0A001H）进行异或运算。

　　5 重复第 3 步和第 4 步直到 8 次移位。这样就处理完了一个完整的 8 位。

　　6 重复第 2 步到第 5 步来处理下一个 8 位，直到所有的字节处理结束。

　　7 最终 CRC 寄存器的值就是 CRC 的值。此外还有一种利用查表计算 CRC 的方法，它的主要特点是计算速度快，但是表格需要较大的存储空间，该方法此处不再赘述，请查阅相关资料。
