　　一、产品概述

　　AMC200(L)交流多回路智能电量采集监控装置主要用于多个回路的全电参量测量，最多可同时接入 8 个三相回路或者 24 个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

　　测量能力

　　回路接入丰富：交流型最多可同时接入 8 个三相回路或者 24 个单相回路的电流输入，直流型可同时接入 12 个单相直流回路134。

　　全电参量测量：可测量各相电压、电流、零序电流、频率，还能监测各相及总功率（有功、无功、视在）、各相及总功率因数，进行四象限电能统计14。

　　功能特点

　　数据存储：采用简体汉字液晶显示，具有历史电量数据和历史告警信息的存贮功能。历史数据默认每日零时保存 1 次，每路每项数据存储数量 1000 条；现场存储间隔 15 分钟时，每路每项数据存贮数量 5000 条；每月抄表日数据存储 24 条，历史告警信息实时存贮 500 条14。

　　报警与输入输出：支持过压、过流、断相、DI 联动等报警输出，配备四路无源开关量输入、两路有源开关量输入、两路开关量输出14。

　　通讯多样：标配一路 RS485 通讯，可选 Modbus-RTU 协议或 YD/T1363 协议，还支持 4G 或 NB 通讯14。

　　环境监测：具备一路温湿度测量和 4 路 NTC 测量功能124。

　　产品优势

　　高精度测量：电压、电流测量精度通常可达 0.5 级，功率测量精度为 1.0 级2。

　　应用灵活：电流规格可支持 1600A，每个通道可单独配置电流变比，可支持开口 / 闭口式交流互感器、霍尔传感器，三相、单相回路可混合使用26

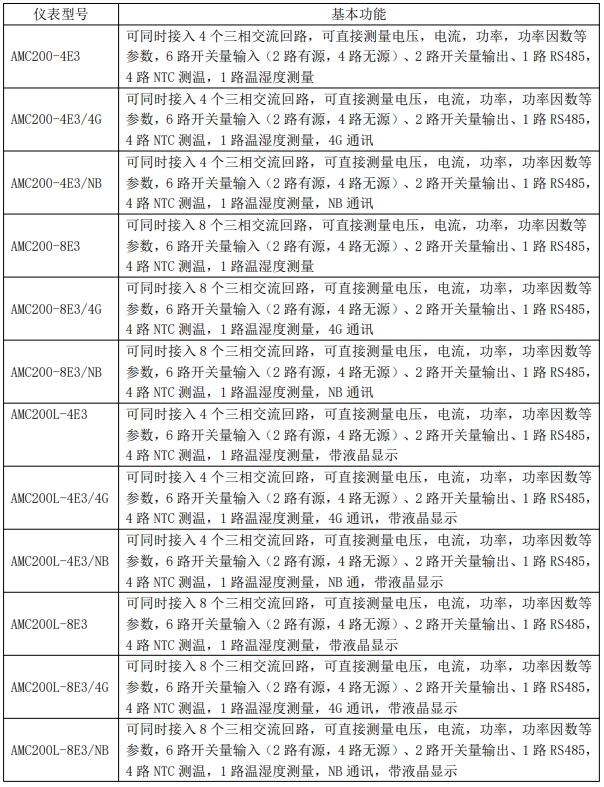

　　二、产品型号与功能

　　三、产品的具体功能

　　1、 8 路三相或 24 路单相回路全电参量测量，电流互感器外置；

　　2、监测各相电压/电流、零序电流、频率；

　　3、监测各相功率、总功率 (有功、无功、视在) ；

　　4、监测各相功率因数、总功率因数，四象限电能统计；

　　5、采用采用简体汉字液晶显示，具有历史电量数据和历史告警信息的存贮功能：a.历史数据默认每日零时保存 1 次, 每路每项数据（总有功电能、总有功功率、三相电流）存储数量 1000 条。b.历史数据现场存储时间间隔为 15 分钟。每路每项数据（总有功电能、总有功功率、三相电流）存贮数量 5000 条。c.每月抄表日的历史电量数据，存储数量 24 条。d.历史告警信息采用实时存贮的方式，存贮数量 500 条。

　　6、支持过压、过流、断相、DI 联动等报警输出；

　　7、四路无源开关量输入、两路有源开关量输入、两路开关量输出；

　　8、标配一路 RS485 通讯，可选 Modbus-RTU 协议或 YD/T 1363 协议；

　　9、支持 4G 通讯或 NB 通讯；

　　10、一路温湿度测量，4 路 NTC 测量；

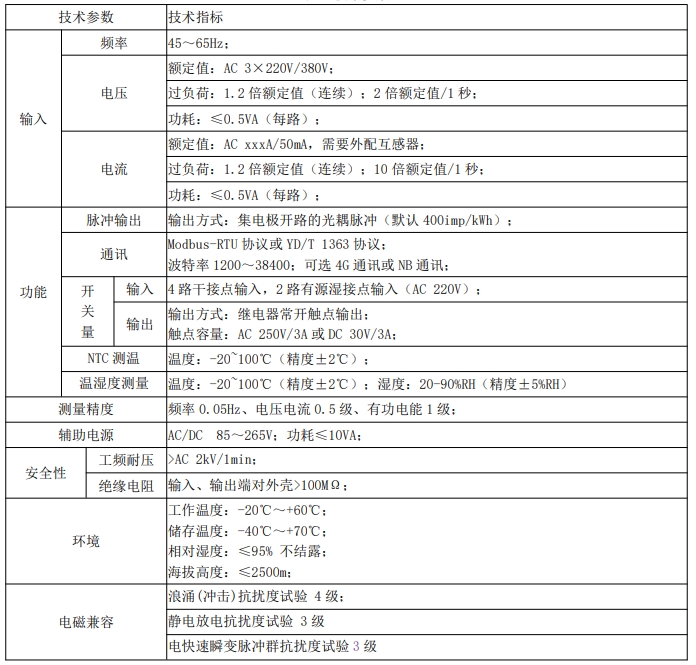

　　四、技术参数

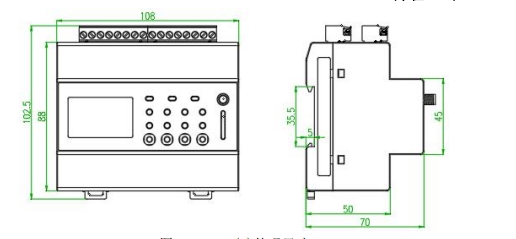

　　四、尺寸及接线说明
