　　一、产品概述

　　AM2SE 系列微机保护装置集保护、控制于一体，可满足客户 20KV 及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在变电站、工矿企业、医院、学校、商业广场以及大型楼宇等配网用电系统中。保护装置采用先进成熟可靠的保护原理和算法，抗干扰性能强，可靠性高，保护实现方式灵活，通讯采用冗余设计。装置具备 8 路开关量采集和 5 路继电器输出，能与 Acrel-2000Z电力监控软件配合，可以实现无人值班的终端用户变电站配电自动化系统。

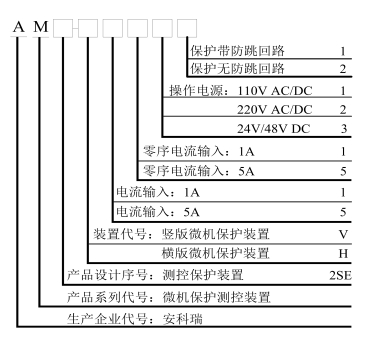

　　二、产品型号

　　三、产品特点

　　成熟完善的保护功能：保护装置针对不同一次设备可以灵活配置不同的保护功能，可以实现 20kV 以下电压等级变配电站保护控制功能，适用于线路、母联、配电变压器等设备的保护和自动控制功能。

　　高性能硬软件平台：AM2SE 系列保护装置采用高性能的硬件平台，全部采用工业级元器件，的 EMC 设计，配合完善的在线自检测试程序，采用高性能处理器作为保护 CPU，配置以大容量的 RAM 和Flash，使本产品具有较强的数据处理、逻辑运算和信息存储能力。

　　人性化：装置采用全汉化液晶显示，人机界面清晰易懂；灵活、舒适的按钮设计，菜单式操作简单、便捷；配备的计算机界面的调试与分析软件，调试及维护简单方便。

　　丰富的接口资源：4 路交流电流、3 路交流电压通道；8 路开关量输入通道（交直流两用)、5 路开关量输出通道；1 个 RS485 通讯接口。

　　灵活方便的接线方式：装置的 3 路交流电压输入可接相电压，也可接线电压或零序电压或不平衡电压，适应各种 PT 接线方式。保护电流可接三相电流；另外两路交流电流通道可以接零序电流、不平衡电流或者线路电流。

　　透明化：实时记录交流量、开入量、开出量和所有保护模块的状态；记录保护内部各元件动作行为、动作时间和录波数据。

　　开关量输入自定义：用户可根据需求对开关量输入进行自定义配置，可限度的满足用户需求，灵活方便。

　　高可靠性设计：通过 6 项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能等均达到IV 等级标准。

　　开放性：装置内置两种通讯规约：Modbus-RTU 和 IEC 60870-5-103 ，可通过菜单设置选择。可实现远方定值修改和切换、事件记录及录波数据上传、压板投退、遥信、跳合闸。

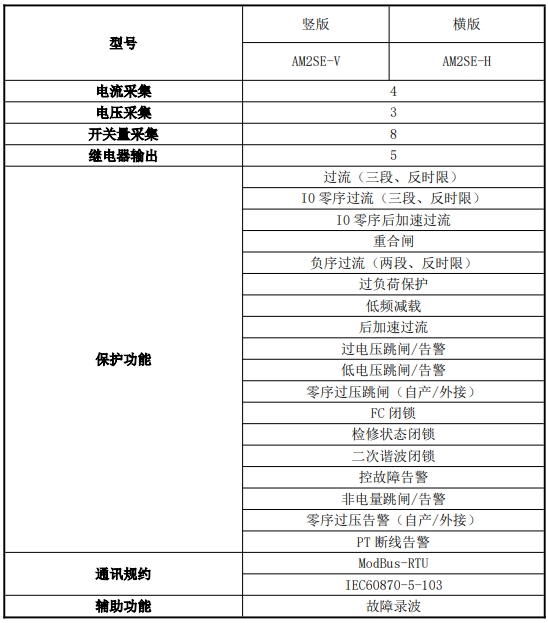

　　四、装置功能对照表

　　五、装置操作说明

　　装置的人机交互主要在面板上进行，包括三个部分：液晶显示、LED 灯指示、按键。液晶显示屏采用 128*64 点阵，可以显示电流、电压、功率等电参量实时值，遥信量，事件记录，装置参数，定值参数，时间，装置版本号信息等。LED 灯用来指示装置的运行状态、保护动作等信息。

　　安装方式

　　AM2SE 系列微机保护测控装置采用面板嵌入式安装。

　　安装步骤如下：

　　1. 在屏体面上按开孔尺寸开孔，如图 1。

　　2. 将装置放入开孔中，直到装置面板靠住机柜的面板。

　　3. 插入装置的固定支架，装置牢固固定在机柜面板上，如图 2。

　　注：1、AM2SE-V 固定支架在装置上下两侧，AM2SE-H 固定支架在装置左右两侧。2、AM2SE 发货清单里包含有四颗螺丝，如有需要，可在支架固定后将其固定到门板上，如无需要，可不安装
