安科瑞AGF-M8T汇流智能采集装置 导轨式安装 8路采集
一、产品概述
测量功能：可实现 8 路 DC 0-20A 光伏汇流检测，能测量每路光伏电池的输出电流，让用户实时掌握各光伏组件的工作状态。具备 0-1000V 电压测量功能，可对母线电压等进行监测1。
采集与输入输出功能：带有 3 组外部状态输入，支持光耦或干接点方式，可用于采集直流断路器、防雷器等元件的动作状态。还提供继电器接点输出，可设定为点动方式，用于驱动直流断路器的自动分合闸。此外，设有温度、辐照、风速等类型传感器输入接口，并可输出 DC24V 电源给外部传感器供电1。
通讯功能：采用 RS485 通讯接口，支持 Modbus - RTU 协议，通讯地址、波特率、数据方式都可自由设定，方便与中央控制系统进行数据交互，可将测量和采集到的数据及设备状态上传，便于远程监控和管理145。
其他特点：测量元件采用霍尔传感器，具有 3.5KV 霍尔隔离，能有效确保测量的安全性和准确性。支持正极或负极汇流测量方式，适应不同的光伏系统设计需求。可就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式。具备多种供电方式，可适应不同的应用场景1。
二、产品命名
三、产品特点
◆ 一次电流采用穿孔方式接入，安装方便，安全性高
◆ 测量元件采用霍尔传感器，隔离测量电流 20A
◆ 电压测量功能可测量母线电压 DC 1500V
◆ 具有数码管显示，适合宽温、室外环境查询及调试操作
◆ 具有内部测温功能，实时测量汇流箱内温度
◆ 标配 RS485 通讯接口
◆ 多种供电方式可选择
◆ 兼容导轨安装和底板固定安装方式，体积小巧，节省箱体空间
◆ 直流母线电压输入回路内置直流 1kV 熔断器保护
四、产品功能
◆ 光伏电池串开路报警，可以配合组串电压进行综合判断
◆ 带 3 路开关量状态监测，用于采集直流断路器、防雷器等输出空接点状态
◆ RS485 接口，Modbus RTU 通讯协议，通讯地址、波特率、数据方式都可自由设定
◆ 可配中文液晶显示模块，方便参数设定和数据查询
五、技术参数
穿孔式8路光伏汇流采集装置
六、产品外形尺寸

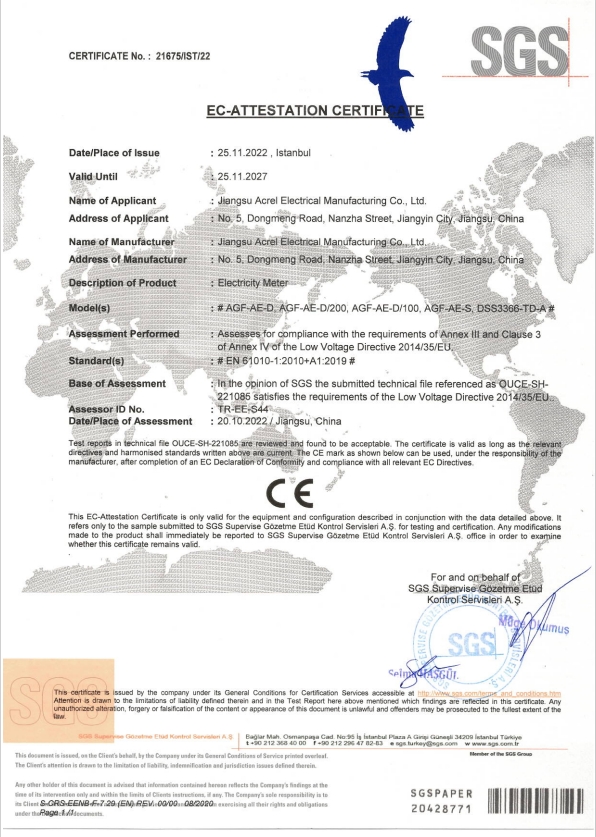

七、产品资质
