安科瑞ADW310单相无线电能计量表用于电力监控
一、产品概述
ADW310 单相无线电能表主要用于计量低压网络的有功电能，具有体积小、精度高、功能丰富等优点，并且可 选通讯方式多，可支持 RS485 通讯和 Lora、4G 等无线通讯方式，增加了外置互感器的电流采样模式，从而方便 用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的电能计量、运维监管或电 力监控等需求。
二、产品型号
三、产品功能特点
测量功能：能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 PF、电压与电 流的相角度Φ、频率 F。其中电压 U 保留 1 位小数，频率 F 保留 2 位小数，电流 I 保留 3 位小数，功率 P 保 留 4 位小数, 相角度Φ保留 2 位小数。
如：U = 220.1V，f = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ= 60.00°。
支持 2 路测温，测温范围：-40～99℃，精度±2℃
计量功能：能计量当前组合有功电能，正向有功电能，反向有功电能，感性无功电能，容性无功电能,视在电能。
分时功能：两套时段表,一年可以分为 4 个时区,每套时段表可设 12 个日时段,4 个费率(F1、F2、F3、F4 即尖峰 平谷) 。

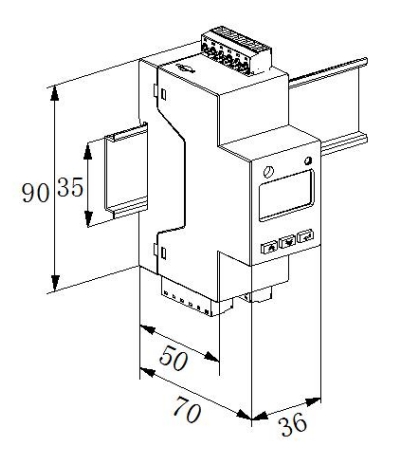

四、外形尺寸

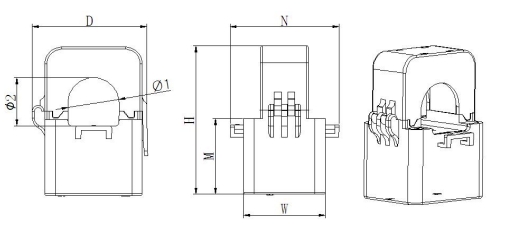

五、互感器外形与尺寸
六、产品接线
七、常见故障排查
7.1 仪表 RS485 组网通讯故障。排查建议：请先确认 RS485 接线有没有松动、AB 接反等问题，然后通过按键查看表内通选参数，如地址、波特率、校验位等是否设置正确。
7.2 仪表无线通讯故障。排查建议：请先使用 USB 转 485 串口线与仪表 RS485 接口相连，通过通讯读取表内参数，确认表内参数与上端主站无线配置是否相同（频道与扩频因数），若不同，请修改仪表无线参数与主站一致后再重新测试；若相同，则有可能是仪表与主站相距太远或现场干扰严重，此时可尝试使用外置吸盘天线，或者考虑就近新增无线主站，再进行测试。
