　　一、产品概述

　　ADW2xx 系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量，最多可同时接入四个三相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。

　　二、产品型号与规格

　　注:

　　1.可选择外置吸盘天线，标配线长 2 米。

　　2.扩展功能模块最多可同时选配 MK+MTL+AWT 无线通讯模块（见 3.1 章节无线扩展模块任选其一）。

　　3.建议 AKH-0.66/K-? 10N 的安放位置与一次侧互感器的间距保持在 1 米以上。

　　4.漏电流互感器为建议型号。

　　三、配套互感器型号规格

　　3.1产品功能

　　? N（1、2、3、4）路三相回路全电参量测量，电流互感器外置；

　　? 监测三相电压/电流、零序电流、频率；

　　? 监测三相功率、总功率（有功、无功、视在）；

　　? 监测三相功率因数、总功率因数；

　　? 监测电压/电流相角、电压/电流不平衡度；

　　? 监测电压、电流总谐波及 2-31 分次谐波；

　　? 当月和上月的电压、电流、功率极值记录；

　　? 电流、功率需量和实时电流、实时功率需量；

　　? 200 条事件记录，记录 DIDO 的动作情况；

　　? 支持过压、过流、断相、DI 联动等报警输出；

　　? 4 时区 14 时段的费率设置；

　　? 四象限电能，12 个月复费率电能统计；

　　? 31 天四象限和复费率电能冻结,正反向电能计量；

　　? 两路开关量输入、两路开关量输出、RS485 通讯、有功脉冲输出（可切换对应回路）。

　　可通过其 RJ45 接口扩展下列辅助功能：

　　? (MK) 12 路开关量输入+4 路开关量输出；

　　? (MTL) 12 路外置 NTC 温度测量+4 路剩余电流测量（漏电流）；

　　? (AWT100-2G) 2G 无线通讯

　　? (AWT100-4G) 4G 无线通讯

　　? (AWT100-NB) NB-IoT 无线通讯

　　? (AWT100-LoRa) LoRa 无线通讯

　　? (AWT100-LW) LoRaWAN 无线通讯

　　3.2、主体技术参数

　　3.3、产品尺寸

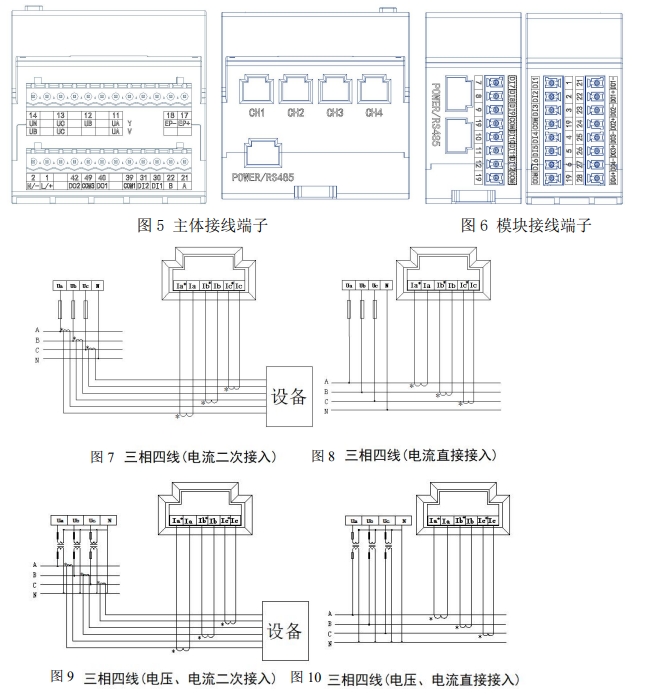

　　3.4、产品接线说明

　　测量原理：ADW200 多回路计量模块通常采用外置 NTC（负温度系数）温度传感器来测量温度2。NTC 温度传感器的电阻值会随着温度的变化而呈负相关变化，模块通过检测传感器的电阻变化，将其转换为对应的温度值，进而实现对温度的测量。

　　测量范围与精度：可满足一般环境下的温度测量需求，能较为地监测环境或设备的温度状态，为电力系统的运行提供温度数据参考，帮助运维人员及时发现因温度异常可能引发的安全隐患。

　　功能作用：可以实时监测多个位置的温度，例如配电柜内不同部位、电缆接头处等。通过对这些关键位置的温度监测，能提前预警潜在的过热故障，避免因温度过高导致设备损坏、线路老化加速甚至引发火灾等严重问题。
