安科瑞ABAT100-S系列单体电池监测模块 带反接保护

　　安科瑞ABAT100-S系列单体电池监测模块 带反接保护

　　一、产品概述

　　安科瑞公司ABAT系列蓄电池在线监测系统是在线电池监测产品，可以提前对失效的电池进行预警及电池均衡，符合ANSI/TIA-942标准要求。该系统具有监测电池的电压、内阻与内部温度功能，安装、维护与接入非常方便。系统主要由ABAT-S模块、ABAT-C模块及ABAT-M采集器组成，可通过采集器查询告警与实时数据、设置参数等，可选配监测平台实现网络化集中管理。

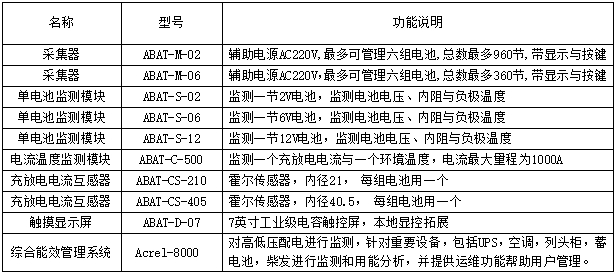

　　二、产品型号

　　ABAT100-S单电池监测模块

　　ABAT100-S单电池监测模块(简称S模块)可以嵌入到现有的监测系统中实现对每节后备电池的电压、内阻与电 池负极温度的在线监测，符合ANSI/TIA-942标准要求。监测系统通过向S模块发送MODBUS命令控制与读取数据， 并执行内阻测试，每个S模块都有一个可设置的地址。S模块安装与接线极其简单方便，可直接贴到电池上，并采 用可拆卸连接线，施工时不影响电池运行。

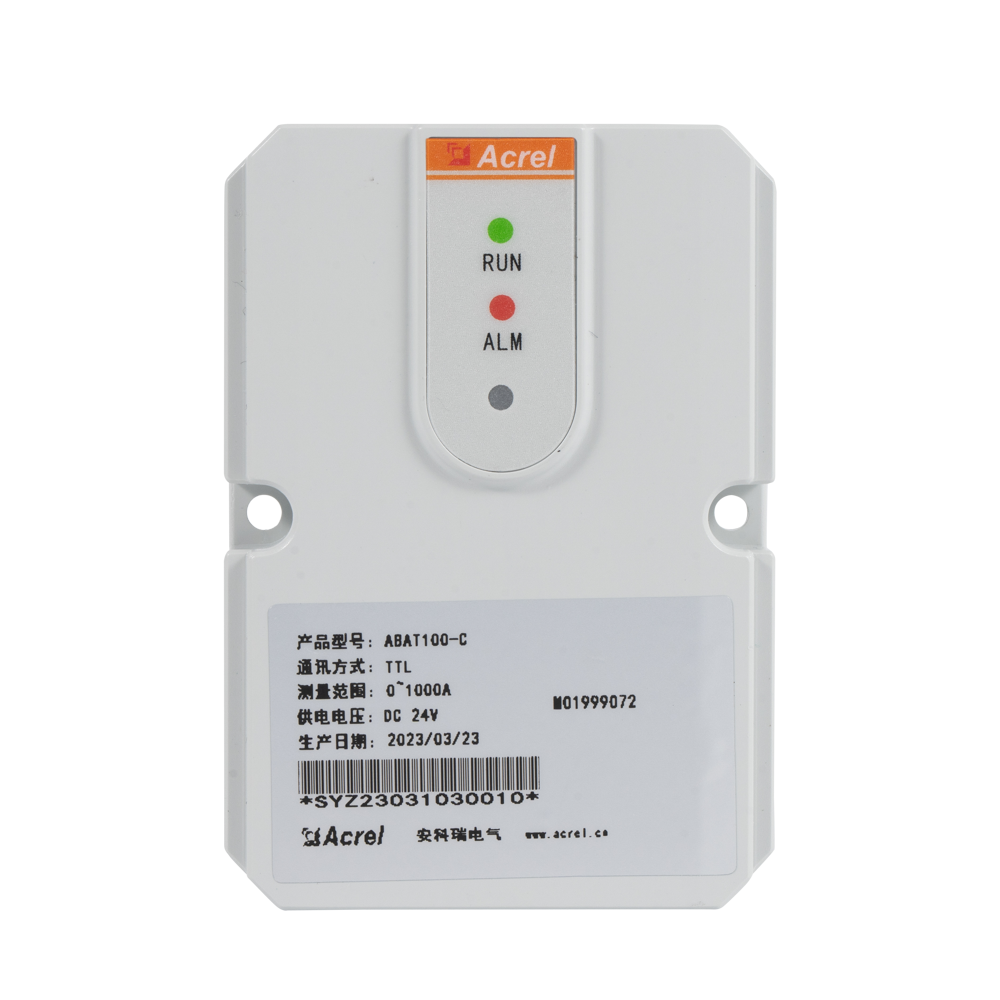

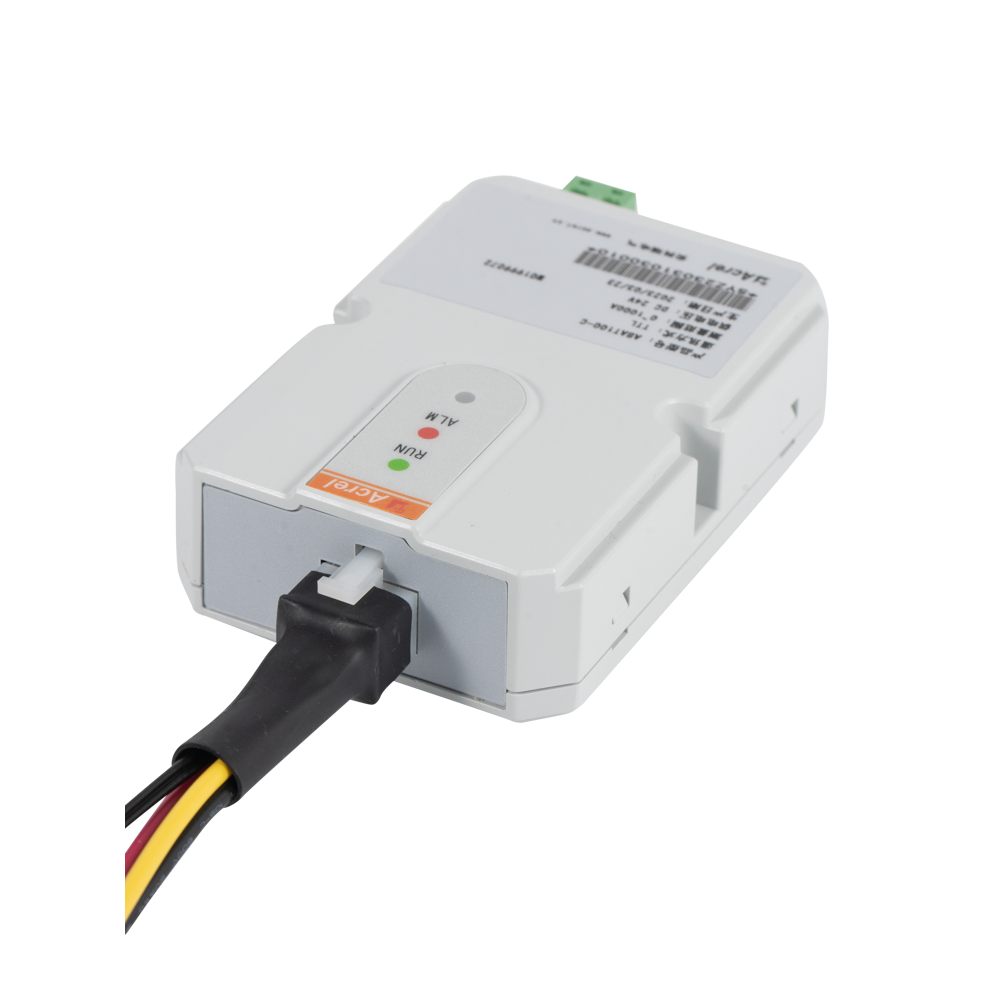

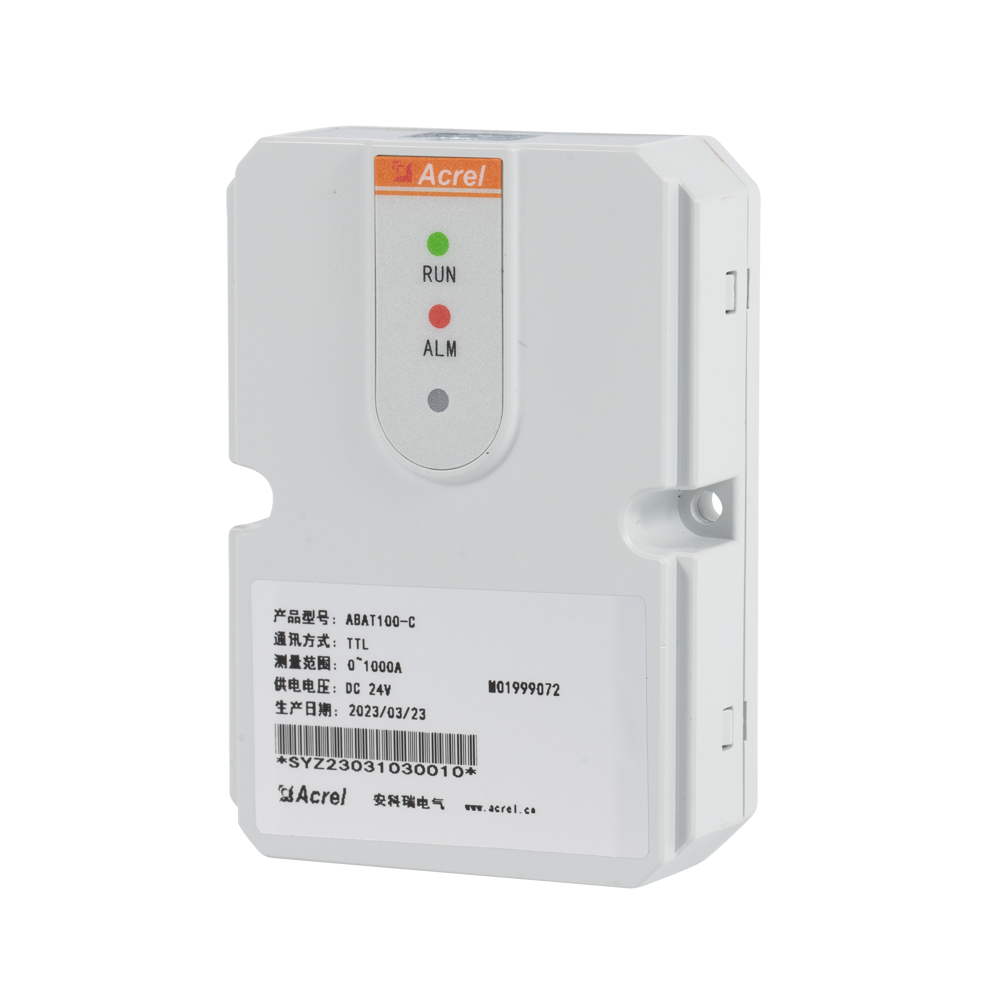

　　ABAT100-C模块

　　ABAT100-C组电池监测模块(简称C模块)可以嵌入到现有的监测系统中实现对电池组充放电电流与环境 温度的在线监测。监测系统通过向C模块发送MODBUS命令控制与读取数据，每个C模块都有一个可设置的地 址。C模块安装与接线极其简单方便，可直接贴到电池上，并采用可拆卸连接线，施工时不影响电池运行。

　　霍尔传感器

　　AHKC-EKC 系列开口式霍尔电流传感器由ABAT100-C模块供电，是应用霍尔效应原理开发的新一代电流传 感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

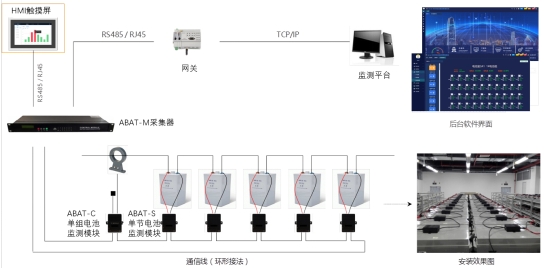

　　三、组网方案

　　剩余容量估算

　　内建容量估算模型，可根据监测到的电池数据自动得出电池的剩余容量。

　　支持多种通信协议

　　采集器带RS485与网络口，支持MODBUS/RTU、MODBUS/TCP及SNMP协议，并带干接点输出，极易接入到第三方系统中。

　　WEB配置功能

　　具备WEB远程参数配置功能

　　具备WEB远程实时数据查询功能

　　本地数据保存

　　可保存告警记录、事件记录、放电记录等关键数据。

　　高稳定性

　　产品长期运行可靠稳定。

　　应用范围广

　　适用于UPS/EPS/高压直流、数据中心、通信、核电、电力、、高铁、地铁、机场、工厂、部门、电池厂家、消防安全等。

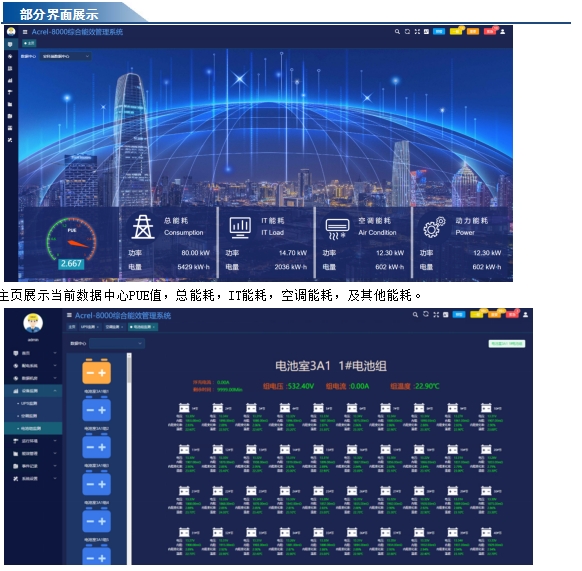

　　四、Acrel-8000综合能效管理系统

　　供电系统

　　监测机柜或者UPS电源的电压、电流、功率、功率因数、谐波含量、频率、负荷率设备用电量、电能利用效率等。

　　空调设备

　　监测空调设备的开关、制冷、制热、加湿、除湿、送风及回风温湿度等状态。

　　电池管理

　　监测每一个蓄电池的电压，内阻，故障以及节点温度等状态。

　　环境监测

　　监测数据机房的环境温湿度，空气质量，漏水状态等参量。

　　系统集成

　　综合以上功能，提供便捷易用，简洁美观的监控系统。
