　　一、产品概述

　　安科瑞公司ABAT系列蓄电池在线监测系统是在线电池监测产品，可以提前对失效的电池进行预警及电池均衡，符合ANSI/TIA-942标准要求。该系统具有监测电池的电压、内阻与内部温度功能，安装、维护与接入非常方便。系统主要由ABAT-S模块、ABAT-C模块及ABAT-M采集器组成，可通过采集器查询告警与实时数据、设置参数等，可选配监测平台实现网络化集中管理。

　　二、产品型号

　　三、产品说明

　　采集器起到一个管理主机的作用，用于读取前端单电池监测子模块的电池监测数据，并对数据进行分析处理，可估算每节及整组电池的剩余容量。所有运行参数都可通过模块面板直接设置，采集到的数据可直接查看。采集器会自动定期保存电池关键数据，并可通过RS485口或网络口上传给第三方监测系统。一个采集器最多可管理六组电池，可管理模块数为960个。

　　采集器通过自带的四组UART口与前端单电池监测子模块通信，可读取电池电压、内阻、温度及充放电电流、环境温度等数据。

　　剩余容量估算

　　内建容量估算模型，可根据监测到的电池数据自动得出电池的剩余容量。

　　支持多种通信协议

　　采集器带RS485与网络口，支持MODBUS/RTU、MODBUS/TCP及SNMP协议，并带干接点输出，极易接入到第三方系统中。

　　WEB配置功能

　　具备WEB远程参数配置功能

　　具备WEB远程实时数据查询功能

　　本地数据保存

　　可保存告警记录、事件记录、放电记录等关键数据。

　　高稳定性

　　产品长期运行可靠稳定。

　　应用范围广

　　适用于UPS/EPS/高压直流、数据中心、通信、核电、电力、、高铁、地铁、机场、工厂、部门、电池厂家、消防安全等。

　　四、ABAT-D触摸屏

　　系统简介

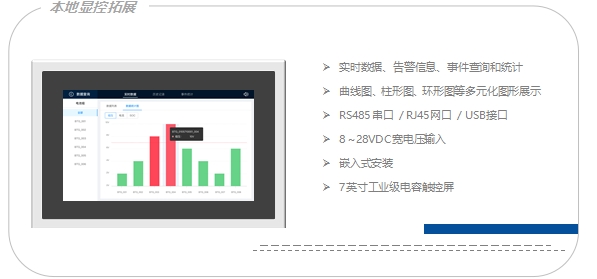

　　ABAT-D-07触摸屏作为选配模块，通过串口或网口连接采集器，实现蓄电池监测系统本地显控的拓展。触摸显示屏作为7英寸电容触控屏，采用安卓系统，内置APP，界面清晰，易于操控。可查询电池监测系统的实时数据、告警记录、图表显示和事件记录等相关内容。

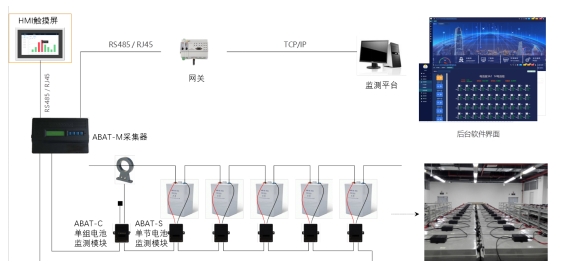

　　系统拓扑图如下：

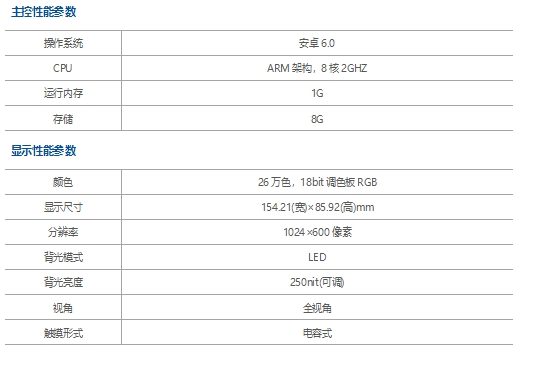

　　性能参数

　　五、Acrel-8000综合能效管理系统

　　安科瑞公司Acrel-8000综合能效管理系统是电力监控和能效分析产品。系统主要由供电系统监测，空调设备监测，电池管理，环境监测，系统集成等功能组成。

　　供电系统

　　监测机柜或者UPS电源的电压、电流、功率、功率因数、谐波含量、频率、负荷率设备用电量、电能利用效率等。

　　空调设备

　　监测空调设备的开关、制冷、制热、加湿、除湿、送风及回风温湿度等状态。

　　电池管理

　　监测每一个蓄电池的电压，内阻，故障以及节点温度等状态。

　　环境监测

　　监测数据机房的环境温湿度，空气质量，漏水状态等参量。

　　系统集成

　　综合以上功能，提供便捷易用，简洁美观的监控系统。
