本产品具有高灵敏度，测量范围宽，使用维护方便等特点。可检测酸、碱、氧 化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。
一、原理：
流量计的主要测量元件为一根垂直安装的下小上大的锥形玻璃管的再内上下移动的浮子，当流体自下而上在浮子上下直接产生压差，浮子在此压差作用下上升，当次上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。因此，经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
二、结构：

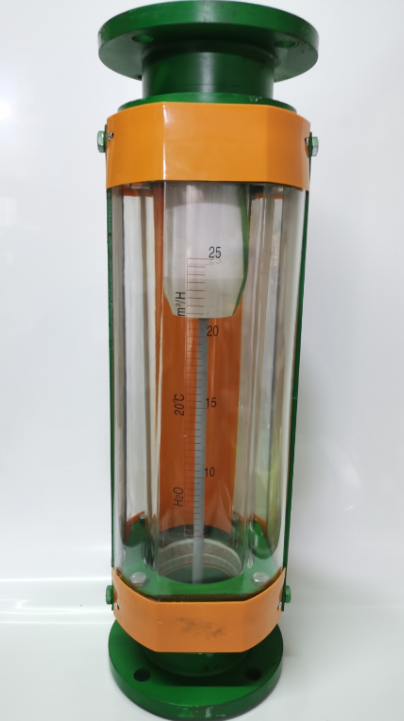

1、锥形管
锥形管一般用髙硼硬质玻璃制成，也有用有机玻璃的，锥形管的锥度根据流量的大小决定，一般在1:20-1:200范围内，锥管外刻有百分数或流量刻度线。锥管使用的压力为20公斤/平方厘米
以下，温度为-20℃到+120℃之内。
锥形管的长度，锥度和口径均相同时，相互可以更换。更换后，由于制造时的误差，流量计读数可能有些变化。当要求不高时，关系不大；要求时，必须重新标定，得出正确值。
2、浮子
浮子的形状常见的有三种，Ⅰ形大都使用在气体，小流量且流量系数比较小的地方，有时为了使浮子稳定在中心，在浮子的上边沿开有斜槽。Ⅱ形大都使用在液体，大流量且流量系数比较大的地方，对于大流量的流量计为使其稳定在中心，往往带有中心导杆。
三、安装：
1、必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的FA24玻璃转子流量计应加装旁路管道和旁路阀；
3、转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小FA24玻璃转子流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。
