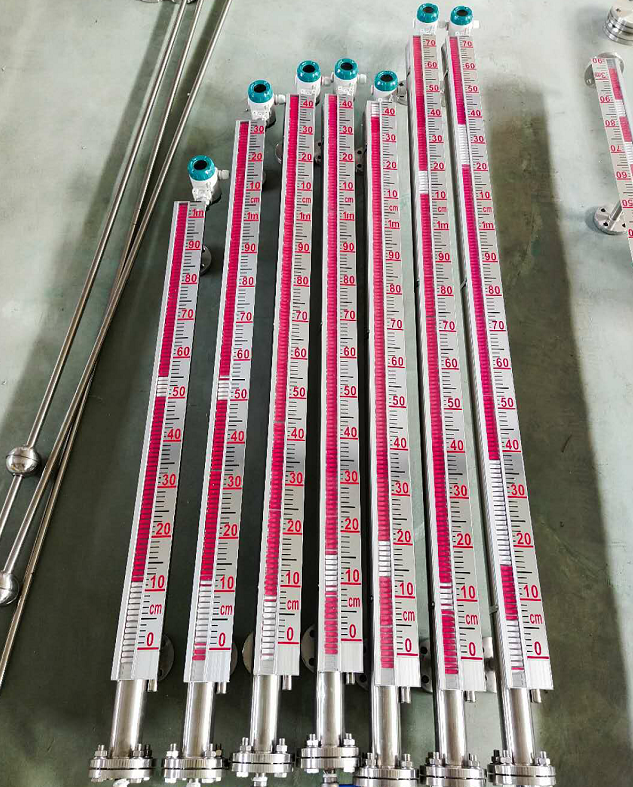

PP侧装磁翻板液位计/顶装四氟磁翻板液位计

　　本产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。

　　一、工作原理：

　　主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

　　二、技术参数：

　　测量范围：150～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。

　　工作压力：2.5MPa

　　工作温度: UHZ-517C15:-20～100℃

　　UHZ-517C15A:-30～100℃

　　度:±10mm

　　介质密度: 0.5～2.0g/cm3

　　环境振动：频率≤25Hz 振幅≤0.5mm

　　跟随速度: ≤0.08m/s

　　介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计

　　过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5凸面

　　法兰标准:HG20592～20635-97其它法兰标准请用户注明。

　　三、特点：

　　１、密封性强，不易渗透—本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用；

　　２、耐高温、高压能力强—本系列产品大温度可大600℃,大压力可达25MPa；

　　３、耐腐蚀能力—本系列产品采用不锈钢内衬PTFE工艺,使产品防腐能力超强；

　　４、可在低温场合使用—本系列产品采用特殊夹套工艺，零下200度场合也能应付自如；

　　５、信号远传能力强—本产品信号输出可为开关量、模拟量，可带HART协议。

　　四、订货验收与服务：

　　1、订货

　　订货请说明所订产品的完整型号、数量和交货期，注明测量介质的成分、温度与压力、量程范围等，以便配合选型和生产。

　　2、验收

　　控制器收到后，请及时开箱验收。核查型号、数量是否符合合同要求（尤其是L、H值）。根据装箱单检查随机附件、说明书是否完整，控制器在运输中有无损坏。

　　经外观检查合格后，便可校验，办法是按照控制方案图的干簧接点状态（常开或常闭）用万用表在接线端子处测量，同时移动浮球是否正常，如有问题请与本公司。

　　3、售后服务

　　本公司产品自发货之日起一年内，如质量有问题，免费维修调试，如属用户原因和超出保修期限需维修时，只收取工本费。

　　用户对本公司产品的意见和要求可与销售公司或填写出厂产品反馈单。
