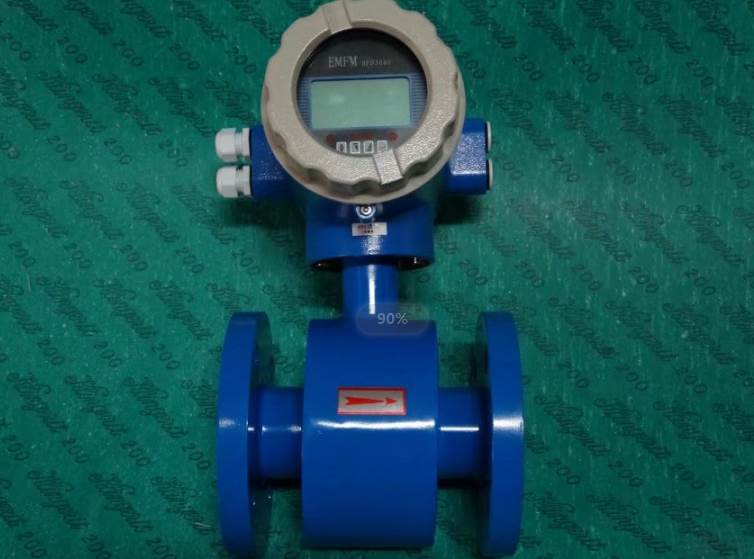

LDG-15电磁流量计说明

品牌：江苏丰辉仪表有限公司

型号： LDG-15

关键字： LDG-15电磁流量计说明

发布时间： 2020-07-06

价格：￥1,500.00元

立即咨询

产品信息

　　本产品适合工业上管道、渠道、小型河道的流量测量以及环保处理方面的各种导电液体测量，广泛用于市政供水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门。

　　一、技术参数：

　　1、可测管径：管道式四氟衬里：DN10～DN600管道式橡胶衬里：DN40～DN1200 注：特殊规格可定制

　　2、精度等级：管道式：0.5级，1.0级

　　3、被测介质温度：

　　普通橡胶衬里：-20—+60℃；高温橡胶衬里：-20—+90℃

　　聚四氟乙稀衬里：-30—+100℃；高温型四氟衬里：-30—+180℃

　　4、额定工作压力：

　　DN10—DN65：2.5MPa

　　DN80—DN150：1.6MPa

　　DN200—DN1200：1.0MPa

　　5、输出信号及负载电阻：4-20mADC,0-500Ω

　　6、电极材质：含钼不锈钢、钛（Ti）、钽（Ta）哈氏合金（HB）等

　　7、防护等级：潜水型：IP68，其他：IP65

　　8、供电电源：220VAC

　　9、直管段长度：管道式：上游≥5DN，下游≥2DN

　　二、技术特点：

　　1、适合所有导电率大于5μs/cm液体流量检测。导电率变化不影响性能的改变；

　　2、电磁流量计具有长期的高测量精度，实际上不受流体物理特性的影响；

　　3、投运方便，流量计按0~10m/s范围自动设定，无需更改测量量程；

　　4、所有与被测介质接触的部件均具有良好的抗腐蚀性和耐磨性，适用范围广；

　　5、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；

　　6、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

　　三、安装：

　　1、电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的超高点和垂直向下处；

　　2、电磁流量计应安装在管道上升处；

　　3、在开口排放管道安装，应安装在管道的较低处；

　　4、若管道落差超过5m时，在传感器的下游安装排气阀；

　　5、电磁流量计应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

　　6、传感器当然不能安装在泵的进出口处，应安装在泵的出口处；

　　7、在测量井内安装电磁流量计的方式。
