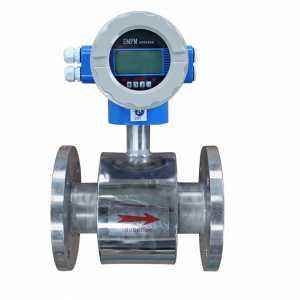

高温不锈钢电磁流量计 不锈钢防腐电磁流量计

　　本产品由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。

　　一体式 : 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。

　　分体式 : 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。

　　一、技术参数：

　　仪表精度：管道式0.5级、1.0级；插入式2.5级

　　测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

　　流速范围：0.2～8m/s

　　工作压力：1.6MPa

　　环境温度：-40℃～+50℃

　　介质温度：聚四氟乙烯衬里≤180℃

　　输出信号：4～20mA.DC，负载电阻0～750Ω

　　通讯输出：RS485或CAN总线

　　电气连接：M20×1.5内螺纹，φ10电缆孔

　　电源电压：90～220V.AC、24±10%V.DC

　　二、选型：

　　1.被测流体的导电率

　　2.传感器的管径、工作压力、工作温度

　　3.传感器的内衬材质、电极材质及型式

　　污水流量计安装要求：

　　1.安装点选择在管道低处或垂直向上处

　　2.直管段保证在前5D后3D

　　接线、设定、调试：

　　接线：分体式之间连接线，信号电缆为RVVP2＊32/0.2屏蔽线，励磁电缆为YHZ-2＊1,两者长度一致。

　　设定：管径，流量单位，仪表系数，量程输出。

　　调试：检查各参数设定是否正确。

　　三、选购注意事项：

　　1。降低变送器的内阻；在保证测量精度的前提下，为了能够测量电导率较低的 液体流量，并延长信号传输线的长度，首先应降低变送器内阻。采用大面积电极或采用三电极结构来减少电极与液体之间的接触电阻，可以降低变送器的内阻。同时，在变送器内部设置低噪声前置放大器，可使变送器以低阻抗和高噪比的输出。

　　2。提高转换器的输入阻抗。

　　3。屏蔽驱动电路。
