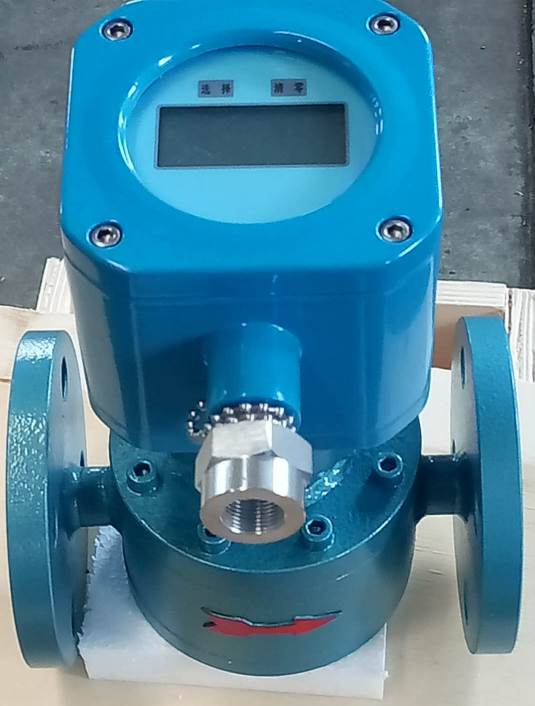

法兰式LC椭圆齿轮流量计 LC-32铸铁椭圆齿轮流量计

　　本产品是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。

　　一、特点：

　　测量精度高、流量范围宽、重复性好。

　　所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。

　　采用设计，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。

　　采用防水设计，特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感。

　　现场可显示累积流量、瞬时流量、单次流量等。

　　安装容易，流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

　　为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器。

　　二、技术参数：

　　1、表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

　　2、仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

　　3、测量介质：液体、各种油品

　　4、口径规格：10---200

　　5、流量测量范围：0.04-340 m3/h

　　6、测量精度：0.5级 0.2级

　　7、被测介质温度：-20℃-200℃

　　8、工作压力： 1.6MPa 2.5MPa 6.4MPa

　　9、输出信号：脉冲、4--20mA、RS485

　　10、通讯类型：RS485

　　11、电源：DC12V ---DC24V

　　12、安装方式：法兰连接、螺纹连接

　　13、防爆等级：ExiaIIBT4

　　14、防护等级：IP65

　　三、使用注意事项：

　　1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。

　　2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。

　　3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。

　　4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。

　　5、椭圆齿轮流量计在正确安装的条件下，为便于读数，可根据需要将计数器旋转180o或90o

　　6、严禁用水测试流量计。

　　7、启动或停止时，启闭阀门应缓慢，防止突然冲击，并应防止倒流。

　　8、流量计进行检修时，不得将后盖拆卸，以免重装时产生精度变化而影响以便准确度。
