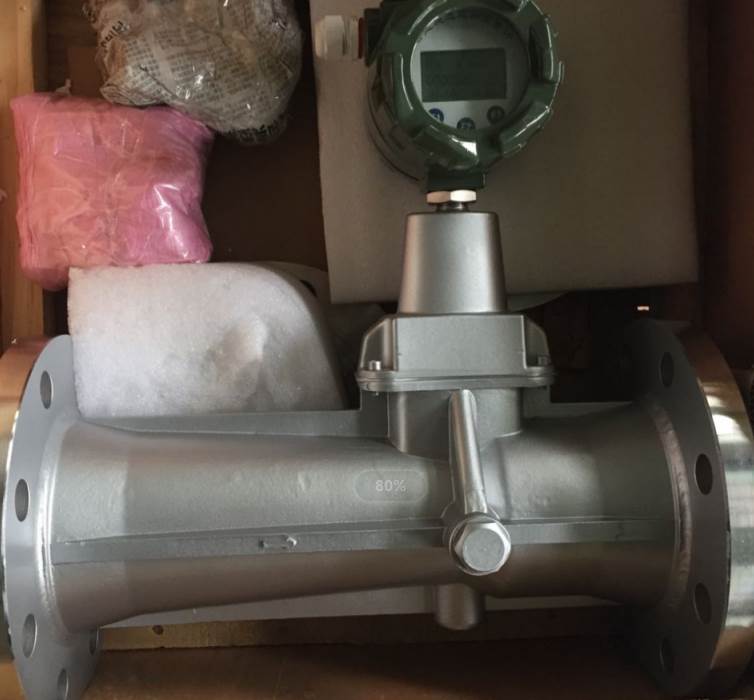

智能LUXB-100旋进旋涡流量计

　　智能LUXB-100旋进旋涡流量计

　　本产品是一种精密流量测量仪表，与相应的流量积算仪表、现场显示仪表等配套可用于测量气体的流量和总量。

　　一、主要特点：

　　1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能 高，结构紧凑，外形美观。

　　2、就地显示温度、压力、瞬时流量和累积总量。

　　3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振 动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

　　4、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪 表。

　　5、防盗功能可靠，具有密码保护，防止参数改动。

　　6、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。

　　智能LUXB-100旋进旋涡流量计

　　二、技术参数：

　　公称通径：DN15-DN200（大于DN1600的口径也可以做）

　　被测介质：天然气，空气，氮气，沼气等

　　基本误差：±1.0%，±1.5%，

　　工作压力：≦6.3 MPa

　　被测介质温度：＜80℃

　　直管段要求：上游0-5D，下游0-3D

　　供电电源：锂电池和24V DC

　　显示：8位LCD显示瞬时流量、累积流量

　　输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

　　防爆性能：本安型IbIICT5

　　防护性能：IP65

　　智能LUXB-100旋进旋涡流量计

　　三、结构：

　　1、传感器包括旋涡发生器、检测元件、整流器和壳体。

　　旋涡发生器由特定螺旋形叶片组成，它固定在壳体收缩段前端，强迫流体产生强烈的旋涡流。

　　检测元件安装在靠近扩张管的喉部，用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。

　　整流器固定在流量计表体出口，其作用是消除旋涡流，以减小下游流态对仪表测量的影响。

　　壳体设计成一定形状的流道，使旋涡形成，固定和保护安装在内部的零部件，并通过法兰与管道相连接。

　　2、转换显示仪

　　由压电传感器检测到的微弱电压信号经过放大、滤波、整形后，变成频率与流量成正比的脉冲信号，然后由显示仪计数显示。显示仪配有外输接口，输出各种信号。对测量的气体介质可进行温度和压力的补偿，转换为标准状况下的体积流量，并显示。

　　四、安装：

　　1.现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语，并在开盖前关掉外电源。

　　2.选型应在规定的流量范围内，防止超速运行，以获得理想的准确度和保证正常使用寿命。

　　3.为防止瞬间气流冲击而损坏管路和仪表，流量计投入运行时应先缓慢开启前阀门，然后缓慢开启后阀门，在小流量计运行1-2分钟，仪表运行正常后再全部打开后阀门。关闭阀门时应先缓慢关闭后阀门，切勿突然关闭。

　　4.流量计在运行时不允许随意打开后盖，或更动内部有关参数，否则将影响流量计的正常运行。

　　5.不得随意松开流量计固定部分。
