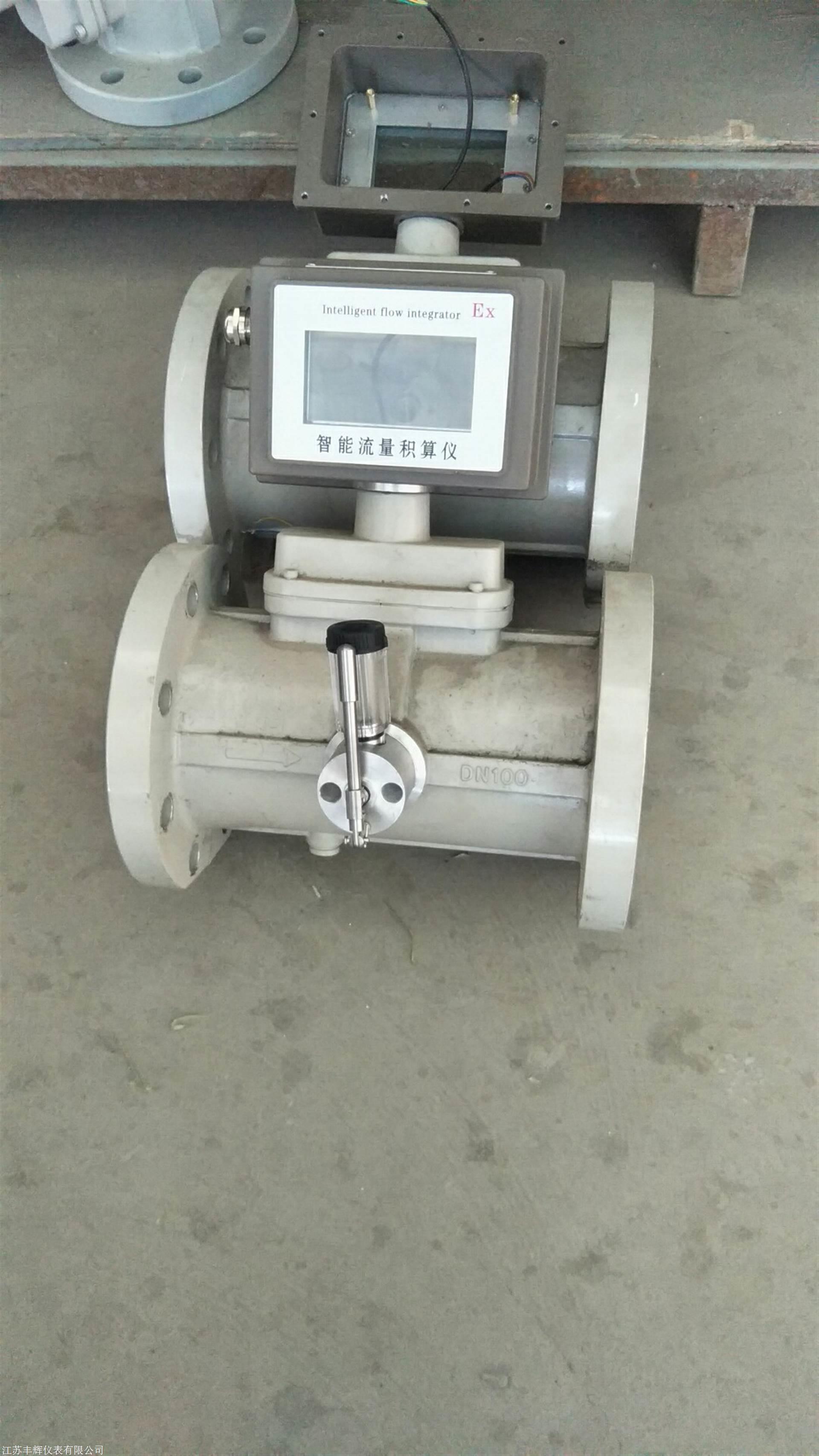

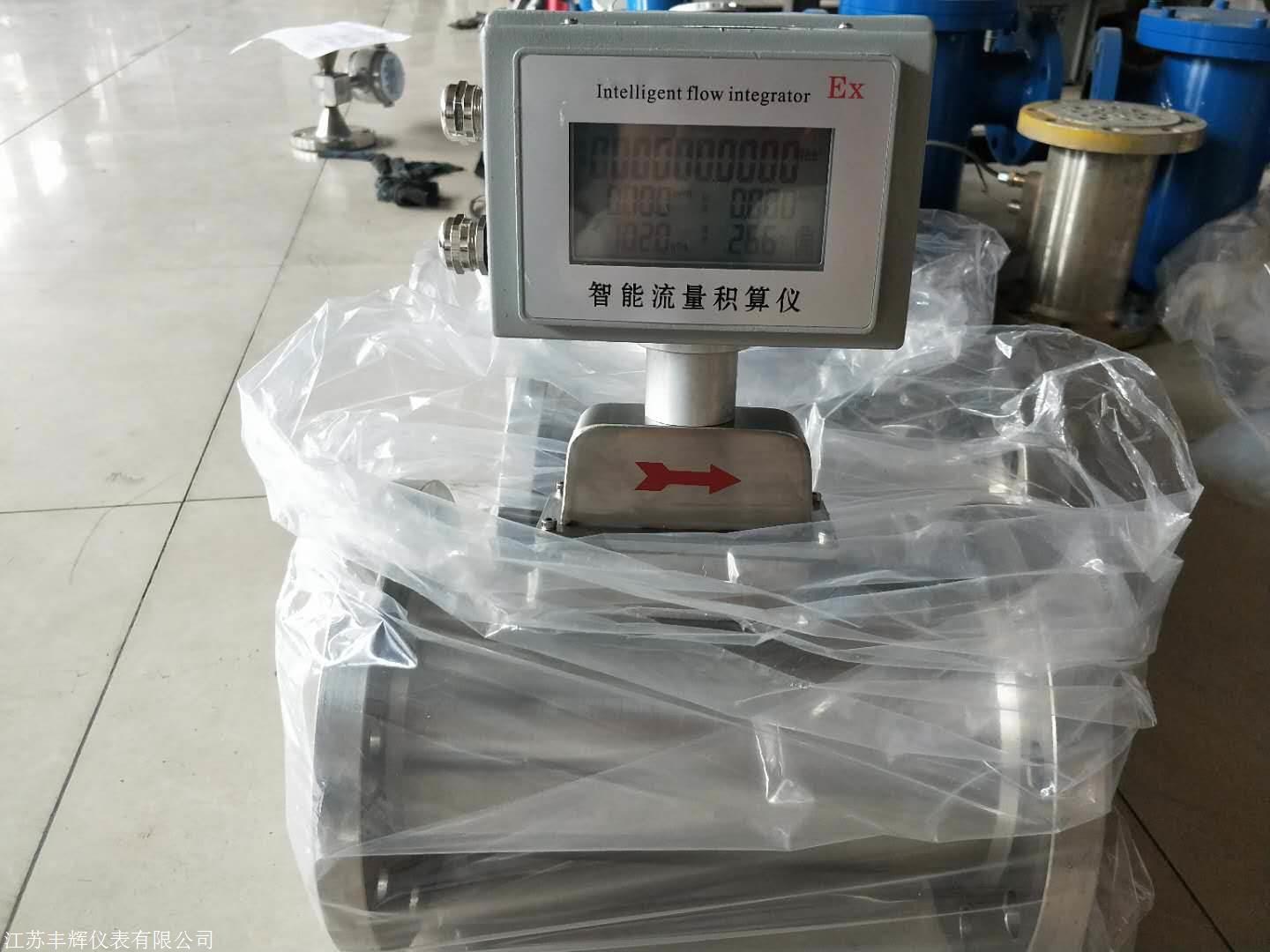

天然气LWQ-25气体涡轮流量计

　　LWQ气体涡轮流量计

　　本产品具有压力损失小，准确度高、始动流量低，抗振与抗脉动流性能好，量程比宽等特点。

　　一、技术参数：

　　测量介质：气体

　　量程范围：标准量程：2.5-4000m3/h 扩展量程：4-6500m3/h

　　输出信号：脉冲信号、4-20mA电流信号、控制信号

　　精度等级：±1.5%R（±1%R需特制）

　　介质温度：-20℃～+80℃

　　防爆等级：ExdⅡBT6或ExiaⅡCT4

　　防护等级：IP65

　　质量保证：公司严格执行国家相关保修规定，产品保修一年

　　二、产品特点：

　　1.优质合金涡轮，具有更高的稳流和耐腐蚀作用；

　　2.进口优质专用轴承，使用寿命长；

　　3.计量室与通气室隔绝，保证了仪表的安全性；

　　4.可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下；（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；

　　5.流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；

　　6.智能化仪表系数多点非线性修正；

　　7.内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；

　　8.仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65；

　　9.系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；

　　10.仪表系数、累计流量值掉电十年不丢

　　三、安装事项：

　　(1)气体涡轮流量计属于精密测量仪表，在运输、仓储和操作时必须小心装卸。

　　(2)在流量计装入管道前，撕去法兰进出口处的粘带，并用吹起的方法检验叶轮转动是否灵活平稳。

　　(3)流量计开始安装前，特别是安装在新管路或经维修的管路上时，首先应清扫管路，去除所有的渣、铁锈及其它的管路碎屑。

　　(4)管路液压静力试验后，任何留在管线里的液体都会损坏涡轮流量计的内部零件。如果液压静力试验是必要的话，涡轮流量计必须要用一个管段来代替，确保在液压静力试验后没有液体留在涡轮流量计的上游管线里。

　　(5)流量计应水平安装。带有润滑系统的流量计在安装时应保证润滑瓶开口朝上。公称直径DN≤200气体涡轮流量计可以垂直安装。安装使用时，气流方向应从上至下。
