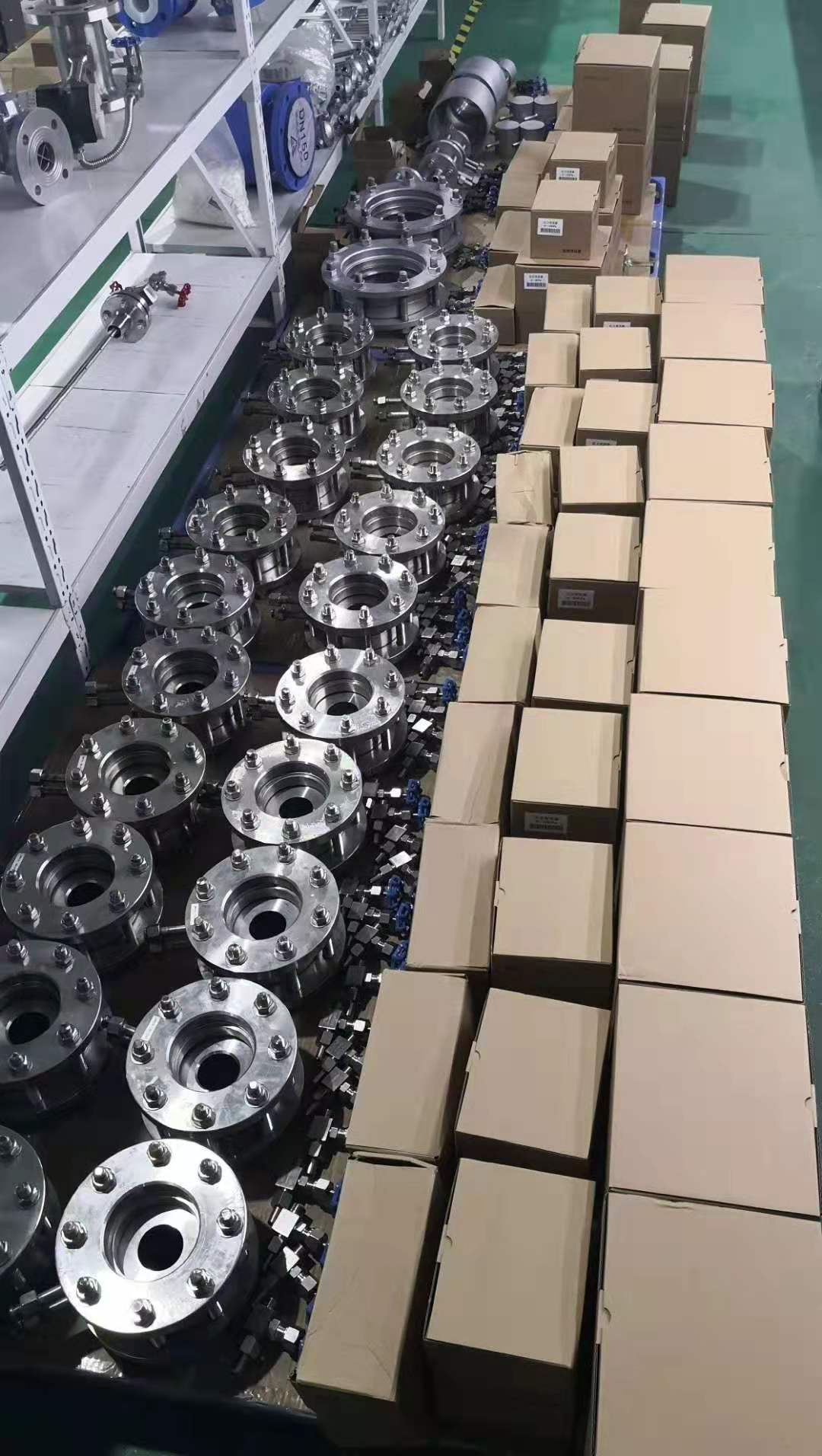

本产品可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量,是专业的一体化孔板流量计生产厂家。
一、技术参数：
公称通径： DN20 – DN1000
依据国家标准GB/T2624-93进行设计制造
依据国家检定规程进行出厂检定
基本精度： ±0.5%、±1%、±1.5%
流量范围： ≥ 1:15
公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
被测介质温度：-10℃~ 450℃
供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电）
输出信号： 4-20mA DC或RS485通讯
防爆性能： 本安型ibIICT5
二、测量原理：
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
三、安装要求：
1、安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。
2、新装管路系统，必须在管道中冲洗和扫线后再进行孔板的安装。
3、注意孔板安装方向“+”号应该想着流速。
4、孔板中心应该和管道中心线相重合，同心度误差不得超过0.015（1/β-1）的数值。
5、孔板在管道中安装时应保证其端面与管道轴线垂直，垂直度误差不得超过±1°。
6、夹紧孔板用的密封垫片（包括环室与法兰、环室与孔板间），在夹紧后，不得突入管道内壁。
