一、概述：
本产品一般用来测量低压、高温，不含颗粒悬浮物的透明液体或气体。在恒压条件下，利用流通截面的变化来测量非混浊的非脉动流的液体或气体的流量计。
二、原理与结构：
主要测量元件为一根小端向下，大端向上的垂直安装的锥形玻璃管（简称锥管）以及其在内可以上下移动的浮子。当流体自下而上流经锥管时，在浮子之间产生压差，浮子在此压差作用下上升，当使浮子的上升力与浮子所承受的重力，浮力及粘度力三者的合力相等时，浮子处于平衡位置。因此，流经玻璃转子流量计的流体的流量与浮子的上升高度，即与仪表的流体面积之间存在一定的比例关系，浮子的位子高度可作为流量的量度。
三、技术参数：

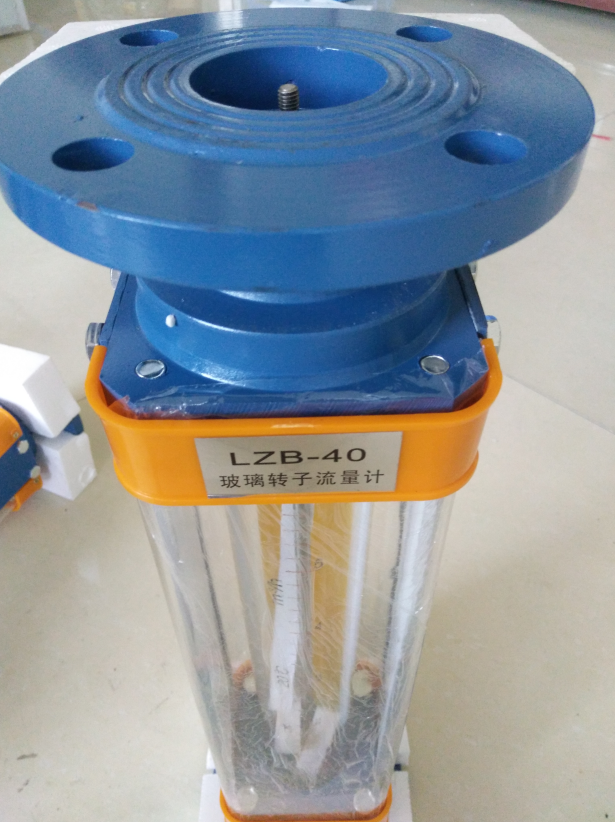

型号规格：LZB/J系列、LZB/J-F系列
通径：DN4～100
测量范围：水 (20℃) 1L/h～100m3/h
气 (101325Pa，20℃) 16L/h～3000m3/h
量程比：10∶1
准确度等级：1.5级，2.5级，4级，6级
公称压力：DN4~10 1.0MPa
DN15~50 0.6MPa
DN80~100 0.4MPa
工作温度：≤120℃
连接方式：软管、金属管、法兰(GB/T9119-2000)
四、安装：
1、必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的FA24玻璃转子流量计应加装旁路管道和旁路阀；
3、转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小FA24玻璃转子流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。
