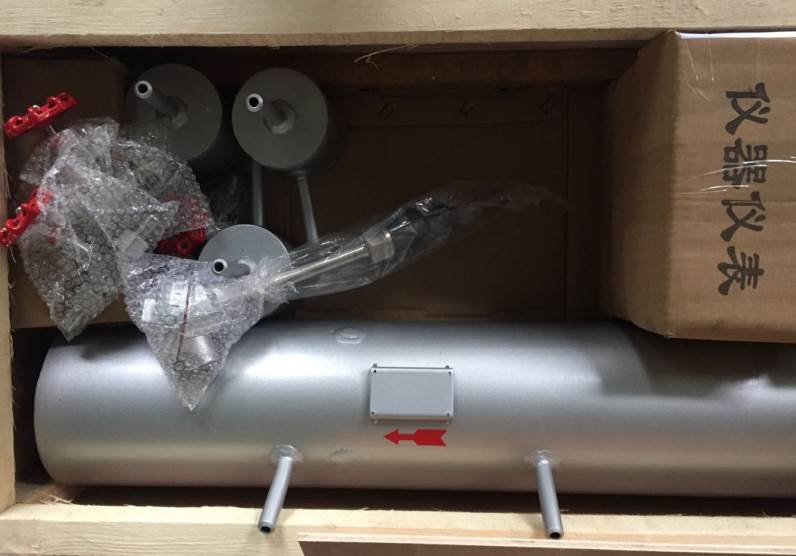

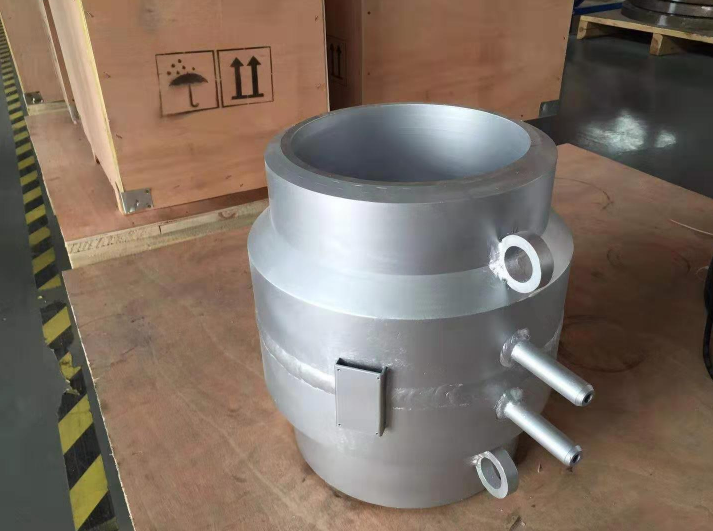

本产品适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定,无需实流标定。
一、特点：
1、结构简单，安装方便。
2、喷嘴比孔板的压力损失小，要求直管段长度也短。
3、无需实流校验，性能稳定。
4、可耐高温高压、耐冲击。
5、耐腐蚀性能比孔板好，寿命长。
6、精度高、重复性好、流出系数稳定。
7、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
8、整体锻造加工技术，造价较高。
二、技术参数：
适用介质：特别适合高温高压蒸汽和水、也可用于各种气体、液体；
公称口径：DN50—630mm；
工作压力：≦42MPa；
工作温度：-50℃-650℃；
取压方式：径距（D-D/2)取压；
喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2)设置取压孔；
执行标准：IS05167、GB/T2624；
度：符合标准：±2.0%；
材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等；喷嘴：不锈钢304、316等。
三、安装：
1、易于实现传感器单独接地的场所；
2、喷嘴流量计安装尽可能避免受阳光直照；
3、尽量满足前后直管段分别不小于5D和2D；
4、尽可能避开周围环境有高浓度腐蚀性气体。
5、喷嘴流量计安装尽可能避免测量管内变成负压；
6、测量混合相流体时，选择不会引起相分离的场所；
7、测量双组分液体时，避免装在混合尚未均匀的下游；
8、喷嘴流量计安装选择震动小的场所，特别对一体型仪表；
9、测量化学反应管道时，喷嘴流量计要装在反应充分完成段的下游。
