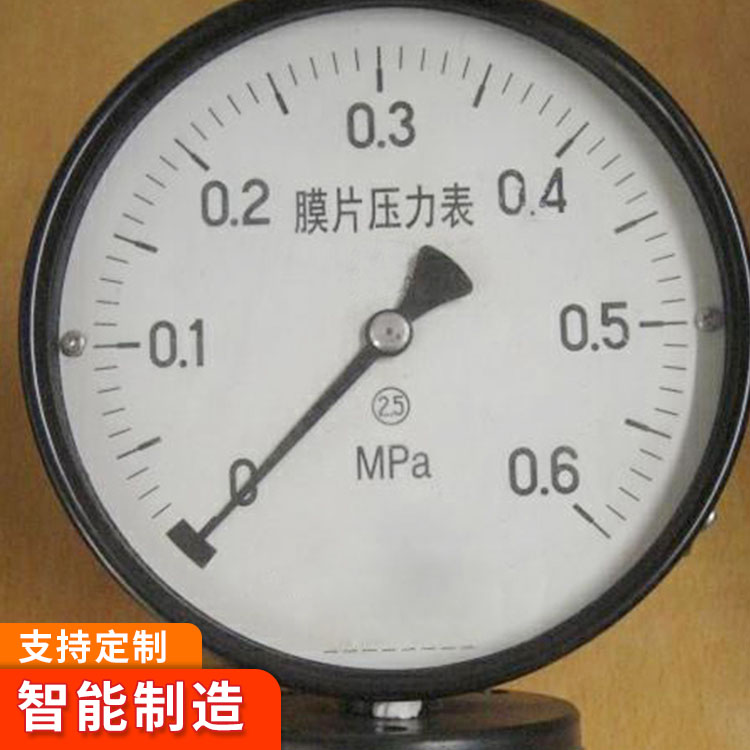

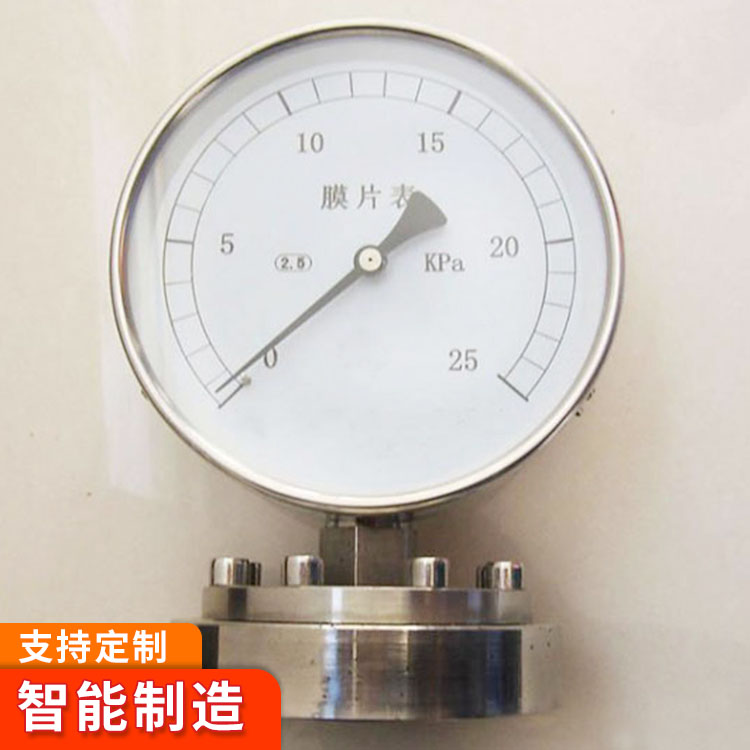

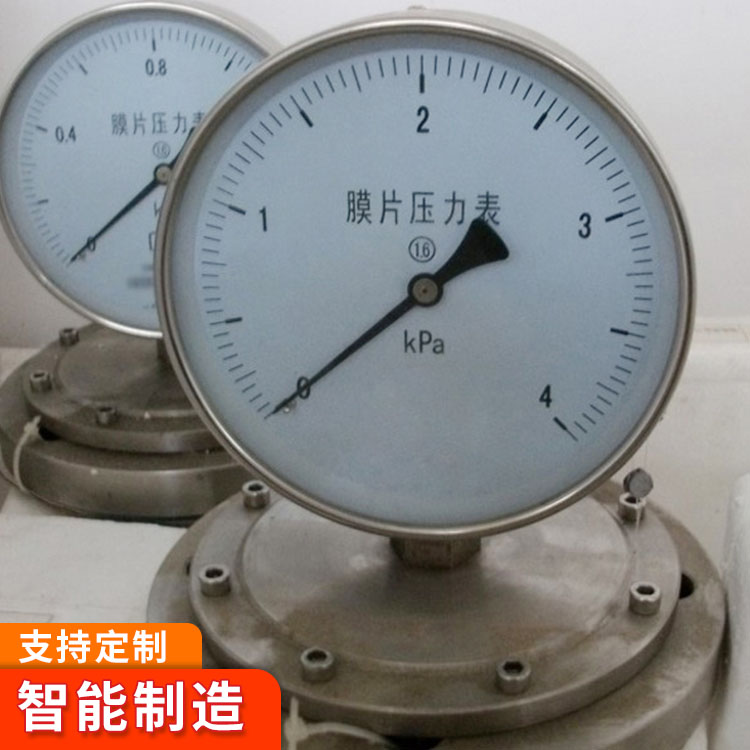

YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。YPF膜片压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。
YPF膜片压力表结构原理
YPF膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。
YPF膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。 YPF膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。
YPF膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
YPF膜片压力表技术指标
准确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装
表壳外径(Ф)；100
