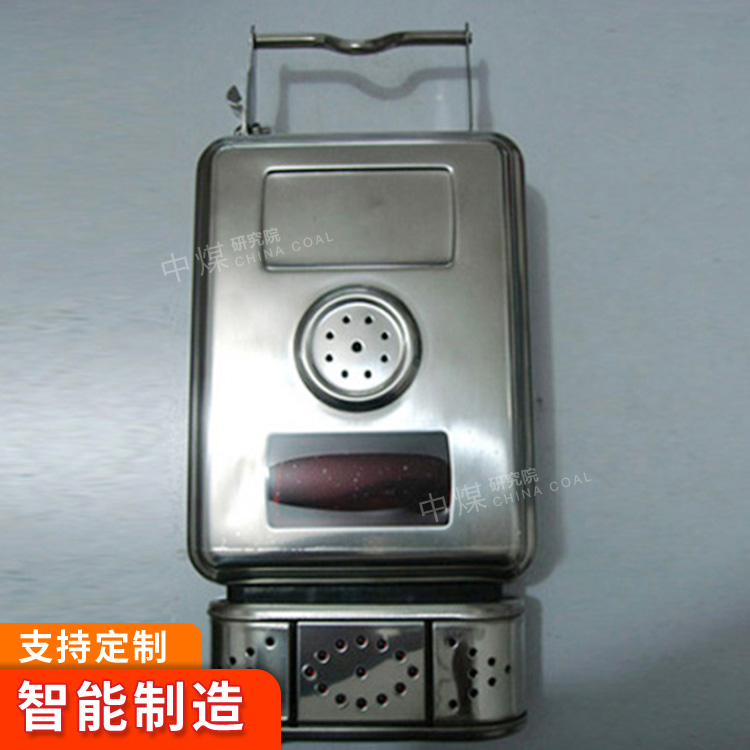

GLH200硫化氢传感器 GLH200硫化氢传感器工作原理

　　GLH200矿用硫化氢传感器是为了监控矿井硫化氢含量变化而研制的专用仪表，该传感器能自动将矿井硫化氢转变为标准电信号输送给关联设备。具有就地显示硫化氢含量值、超限声光报警及断电功能。

　　GLH200硫化氢传感器适用范围

　　GLH200矿用硫化氢传感器主要用于煤矿井下的硫化氢监测，适用于井下巷道，工作面瓦斯抽放管道等有必要进行硫化氢检测的场所。

　　防爆形式：矿用本质安全型；

　　防爆标志：Exib I

　　GLH200硫化氢传感器工作原理GLH200型硫化氢传感器采用了电化学H2S敏感原件。实际测量时，当敏感原件接触到环境中扩散的H2S气体通过过滤尘罩经H2S敏感原件透气膜扩散进入到具有恒定电位的电极上，在电极催化剂作用下与电解液中水发生阳极氧化反应。在工作电极上所释放的电子产生与H2S浓度成正比的电流经检测电路温度补偿再经A/D转换器转换后进入单片机处理成与被测硫化氢值线性一致的频率（电流）信号送往井下系统分站，同时实现本机就地硫化氢数字显示。送达分站的硫化氢信号经过通信接口装置和电缆送到地面控制中心站，实现井下硫化氢的连续实时监控。GLH200硫化氢传感器参数

　　工作电压：(9～24.5) VDC；

　　额定工作电压：18.5 VDC；

　　工作电流：≤80 mA（额定工作电压时）；

　　输出信号制式：频率型(200～1000) Hz（脉冲宽度大于0.3 ms）；

　　测量范围1×10-6 H2S

　　基本误差，1×10-6 H2S

　　相对误差0～100 ±5

　　传输距离：2 km；

　　响应时间：不大于50s；

　　报警功能：报警声级强度在距其1m远处的声响信号的声压级应不小于80dB(A)；

　　光信号应能在黑暗中20m远处清晰可见；

　　防爆型式：ExibdⅠ矿用本安兼隔爆型。
