| 型号 |
SCB10 SCB11 SCB12 SCB13 SGB10 |
|
干式变压器微机保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护；针对配网终端高压配电室量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化；装置根据配网供电的特性在装置内集成了备用电源自投功能，可灵活实现进线备投及母分备投功能。
干式变压器结构特点：
由于干式变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。
1、安全，防火，无污染，可直接运行于负荷中心；
2、采用国内技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；
3、低损耗，低噪音，节能效果明显，免维护；
4、散热性能好，过负载能力强，强迫空冷时可提高容量运行；
5、防潮性能好，适应高湿度和其他恶劣环境中运行；
6、干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置；
7、体积小，重量轻，占地空间少，安装费用低。
干式变压器特点结构：
一、温度控制系统：
干式变压器的安全运行和它的使用寿命，很大程度上取决于变压器绕组绝缘的安全的可靠性。
二、冷却方式：
干式变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
干式变压器结构类型：

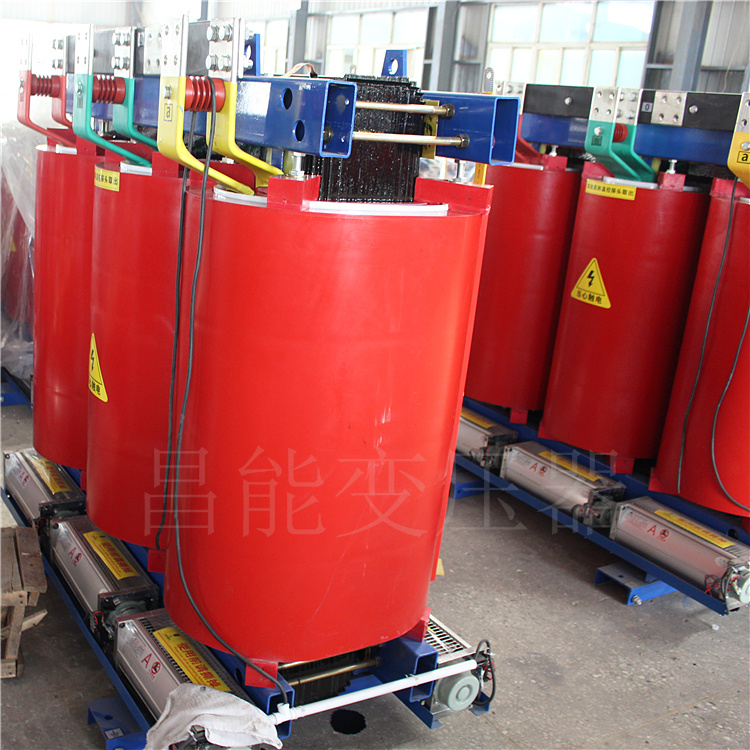

主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。
构造性能：
⑴固体绝缘包封绕组；
⑵不包封绕组。
绕组：两个绕组中，电压较高的是高压绕组，较低的是低压绕组。
从高、低压绕组的相对位置看，高压可分为同心式、交迭式。
同心式绕组简单，制造方便，均采用这种结构方式。
交迭式，主要用于特种变压器。
干式变压器工作环境：
1、0 - 40( ℃ )，相对湿度<70%；
2、海拔高度：不超过2500 米；
3、避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离；
4、防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所；
5、防止工作在振动或电磁干扰场所；
6、避免长期倒置存放和运输，不能受强烈的撞击。
山东昌能变压器制造有限公司始终坚持“崇尚科学，立足品质，诚实守信”的发展理念，竭诚为广大用户提供优良的产品和服务。
