| 品牌 |
恒瑞测控 |
型号 |
HR9200L |
| 封装/规格 |
SOP-16_150mil |
包装 |
盒装 |
| 最小包装量 |
1 |
监测指标 |
沉降、液位 |
| 输出信号 |
485信号 |
应用场景 |
地面沉降监测 |
| 产品特性 |
更耐用 |
产品用途 |
分层标监测 |
| 技术类型 |
CCD静力水准仪 |
产品优势 |
大量程，高精度 |
| 适用环境 |
各种复杂地质环境 |
维护方式 |
专业团队维护 |
| 售后服务 |
提供技术支持与售后服务 |
产品认证 |
通过相关行业标准认证 |
| 质保期 |
具体质保期需咨询厂家 |
使用方法 |
按照产品说明书操作 |
| 封装 |
箱装 |
数量 |
1 |
| 批号 |
见包装 |
|

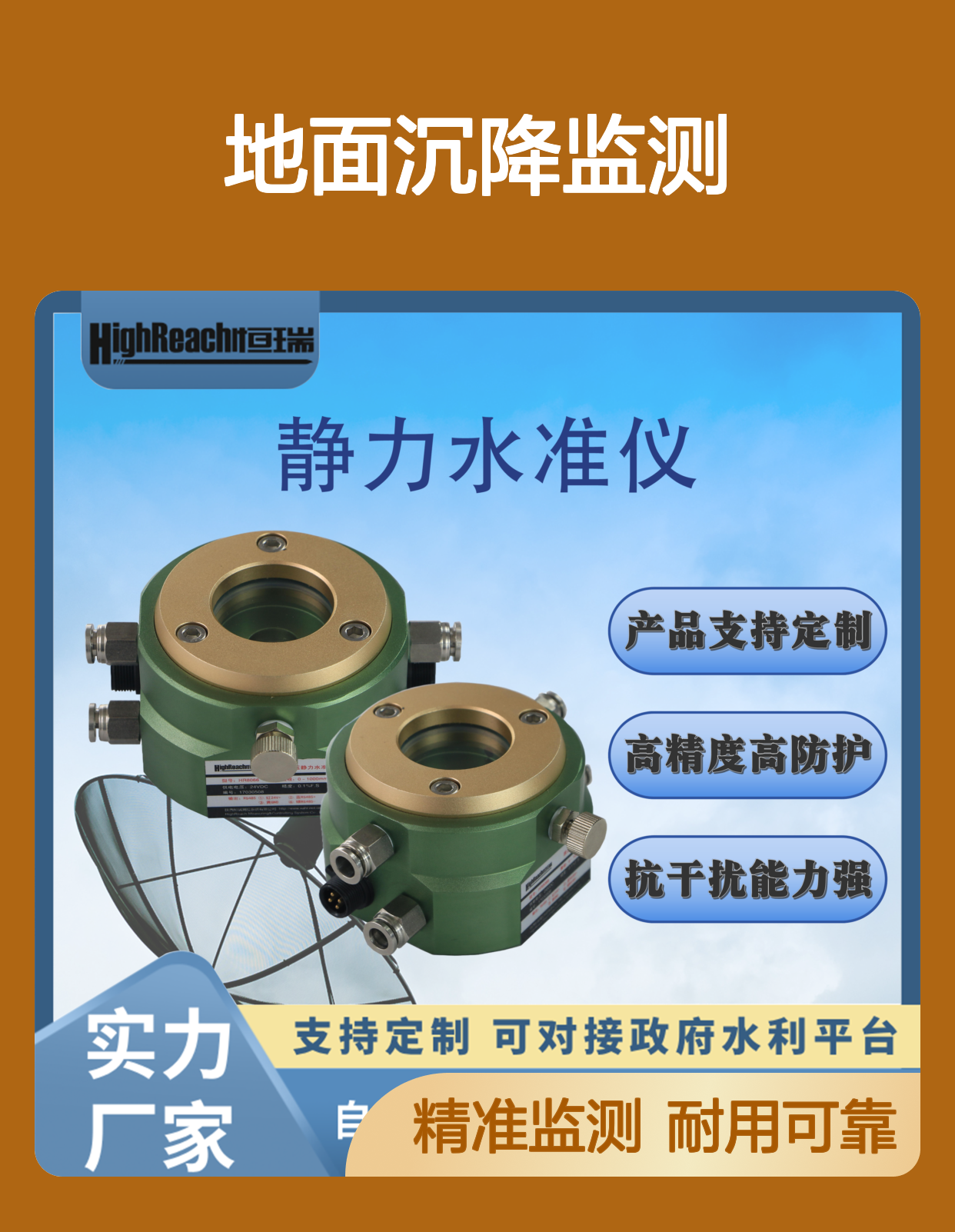

HR9200L大量程光电式（CCD）静力水准仪采用光电感应
原理非接触式的测量方式。以线阵 CCD 板为光敏感器件，线阵点光源阵列为光 源。测量时，通过选择合适的两个光源分别进行照射，在测量范围内，点光源 发出的光照射到反应液面升降的钢丝上，并各产生一个阴影成像到 CCD 板上， CCD 板把投影在像素阵面上阴影位置有关的光强信号转换成电荷量输出。根据两条直线确定一个点的几何规 则，通过在CCD 板上的阴影位 置便可计算出钢丝的实际位
置。下面以两个点光源为例进 行说明，如图 2 所示：
在此系统中，光源和 CCD 板可确定一个平面，在此平面 上建立一个辅助坐标系，钢丝 和这个面相交并且垂直这个
面，交点为 E。设两光源的坐 标分别为（0 ，y1）（0 ，y2）, 钢丝的位置为（x，y），点光 源 1 和 2 照射到钢丝上产生的阴影坐标分别为（x0, ）,（x0, ）。根据几何知识可以得：
钢丝在垂直方向的位置：
从上式可知，如果确定了两个光源在垂直方向上的位置 y1 ，y2 、钢丝在 CCD 板上形成阴影的垂直位置 , ，就可以求出钢丝在坐标系中的垂直位置y， 从而达到测量液面升降的目的。
