恒瑞 雷达泥水位计 河道灌区水位计泥石流监测80G电磁波连续调频

　　1.1 特点

　　HR7380型恒瑞雷达泥水位计 河道灌区水位计泥石流监测80G电磁波连续调频产品，是指工作在76-81GHz的调频连续波(FMCW)雷达产品。产品量程可以达到60m，盲区在10 cm以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，通信方式为RS485或TTL输出。

　　HR7380型的主要优势如下：

　　n 基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

　　n 5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

　　n 最窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。

　　n 一体化透镜设计，体积精巧。

　　1.2 HR7380选型恒瑞雷达泥水位计 河道灌区水位计泥石流监测80G电磁波连续调频说明

　　根据信号输出形式，HR7380选型如下。

　　表2–1HR7380技术规格

　　2. 安装

　　安装需要注意的两点：（1）保证仪表垂直于水面（2）避免发射波束照射到干扰物，产生虚假回波。典型工况参见以下几点。

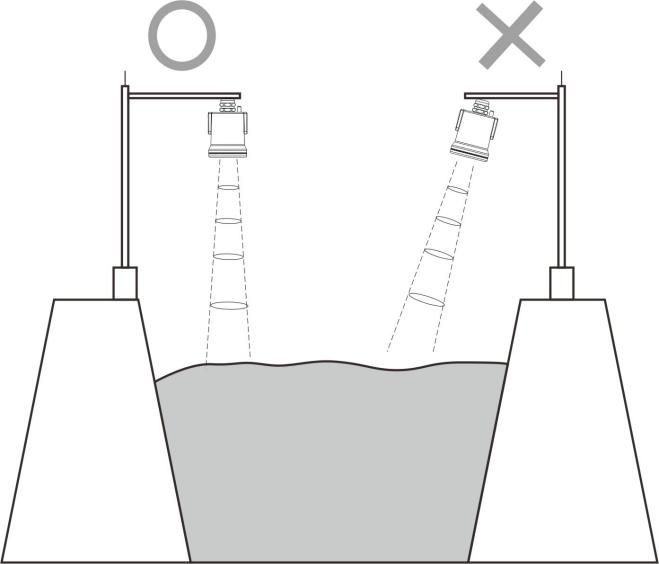

　　n 保证水位计垂直于水面安装，倾斜将接受信号幅度变弱，影响正常测距。

　　图4–1仪器安装位置示意图

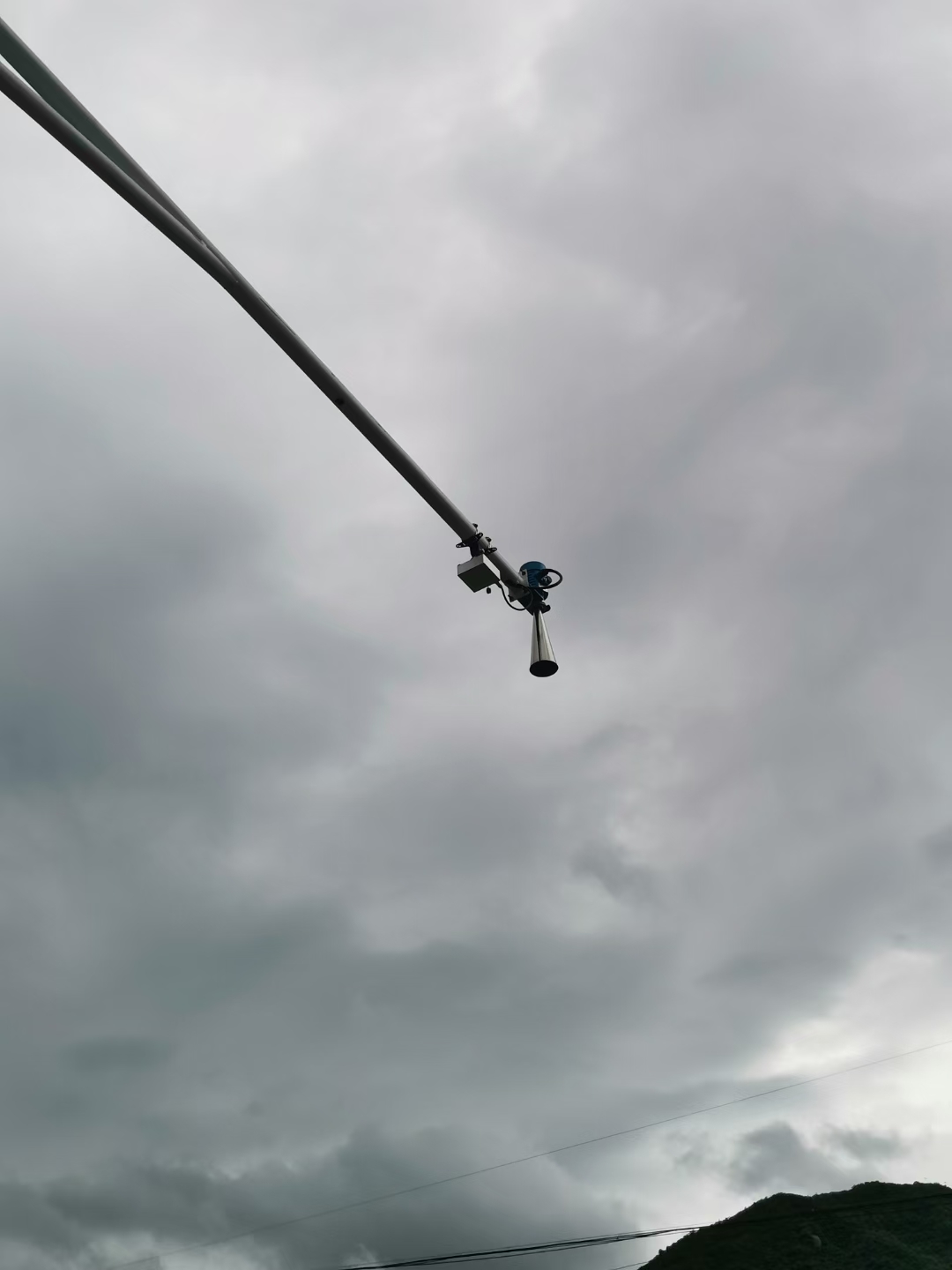

　　n 保证波束范围内没有干扰物，如河岸岸边。

　　3. 术语表

　　波束角：以比值低3dB作为界限的波束宽度。HR7380型波束角6°，如图10-1所示。

　　图10–1仪表的雷达波束空间几何形状示意图

　　距离分辨率：距离分辨率是指两个靠在一起的物体间隔多远距离时，物位雷达能够分辨出是两个物体而不是一个物体且能够测出它们各自的距离。如果两个物体的距离间隔小于物位雷达的距离分辨率，那么雷达只能测得一个距离值，此距离值不等于其中任何一个物体的距离值，而是两个物体距离值的综合。HR7380的调频带宽B=5GHz，最小距离分辨率=光速/工作带宽/2≈3cm。

　　测量精度：如果只有一个物体且这个物体移动了很小的距离，物位雷达是否能识别距离变化。分辨出单个物体移动距离的指标叫做精度。HR7380的中频信号进行自有算法分析，测量精度为0.5mm。

　　盲区：（1）指仪表的近端的测量极限，盲区内仪表无法测量

　　回波：雷达接受到的反射的信号。

　　发射锥体：天线波束角度的延伸。

　　虚假回波：任何不是所需目标产生的回波。一般来说，虚假回波由容器的障碍物产生。

　　多重回波：在目标回波距离出现的多次反射回波，可能为2次，3次。

　　量程：（1）指仪表的最远测量极限（2）特殊的，指人为设定的最远距离，该距离以外，仪表处理数据的时候不考虑。

　　重复性：在相同的情况下测量同一个变量的多次测量的偏差程度。

　　阈值曲线：一个随时间变化的曲线，作为阀值，超过其的回波被认为是有效的。
