消防水位传感器消防水池液位计

　　消防水位传感器消防水池液位计-HR8000系列

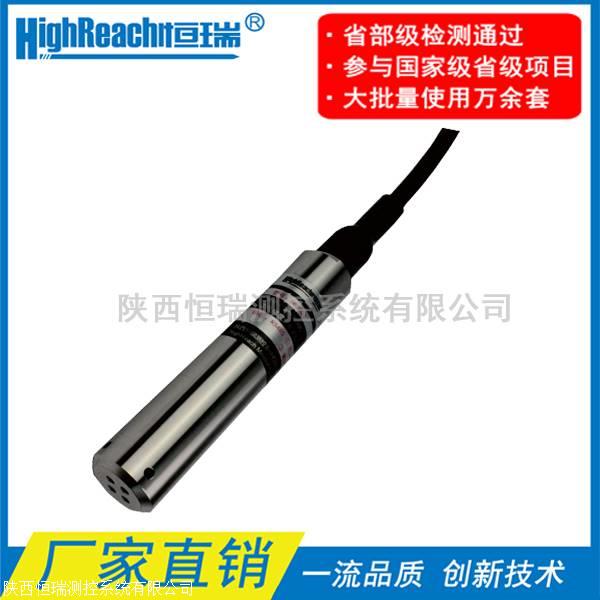

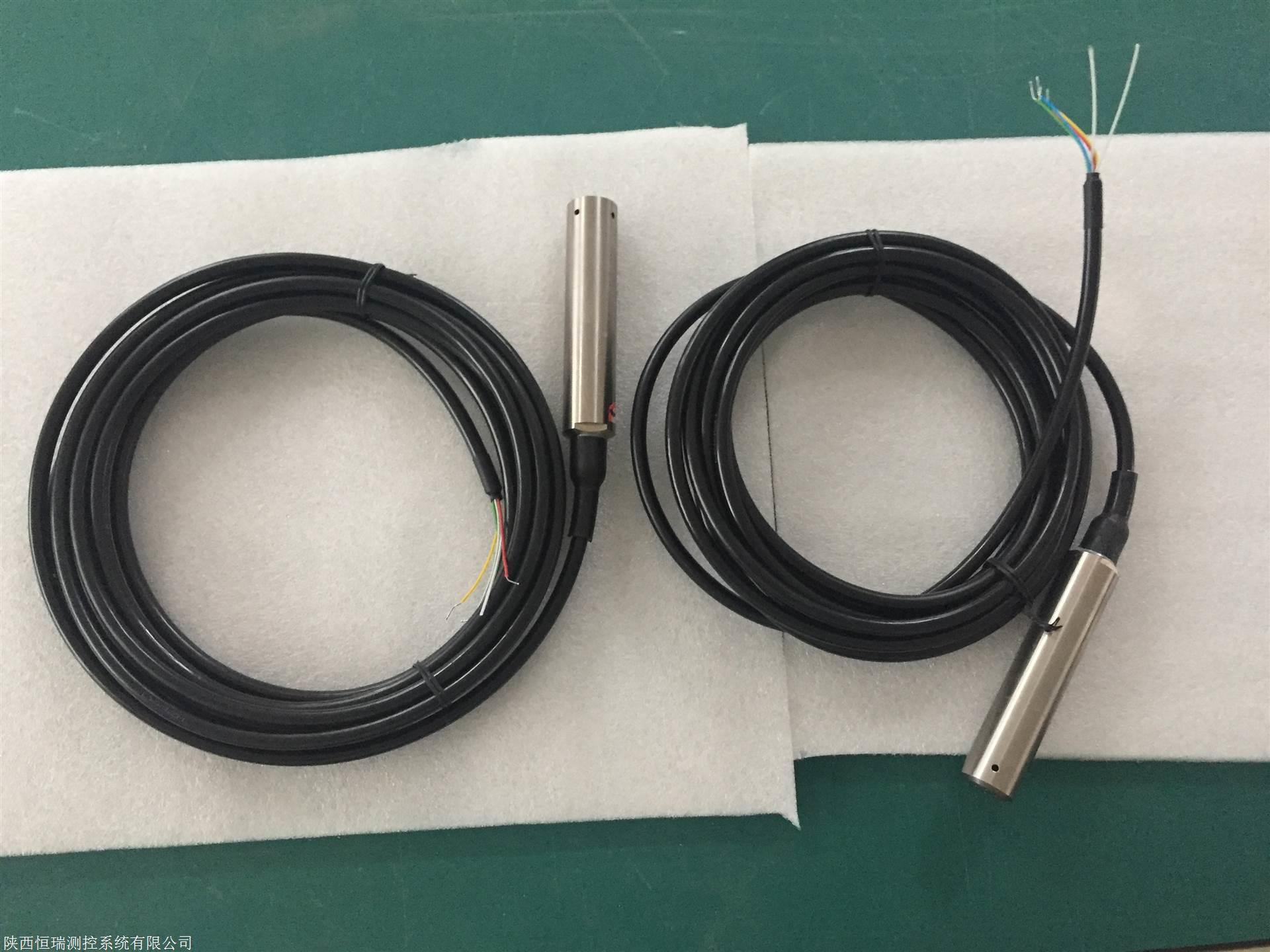

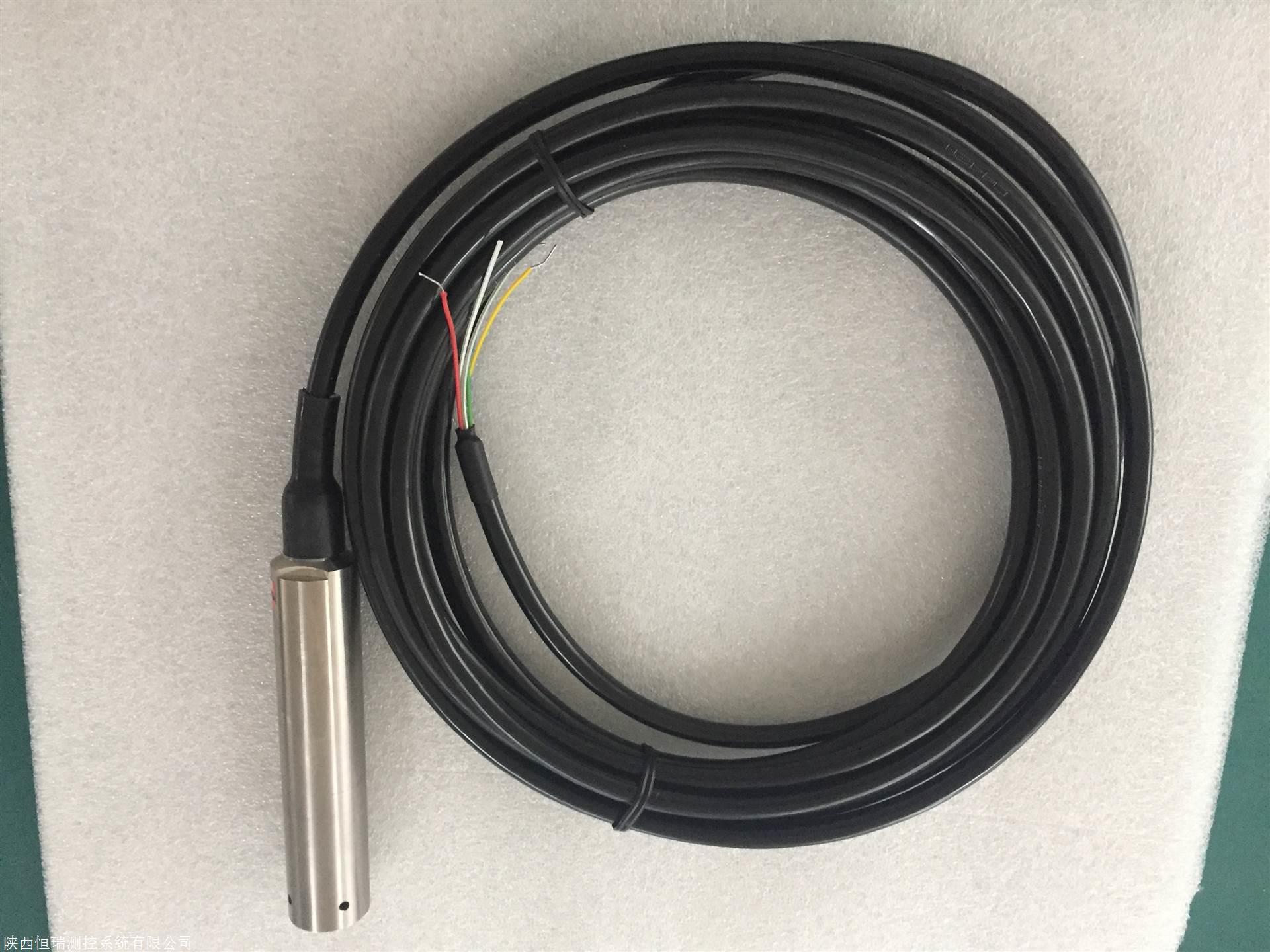

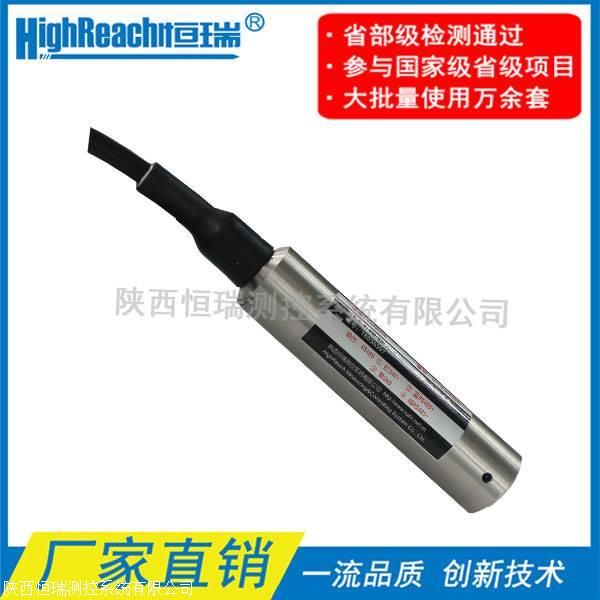

　　HR8000智能消防水位传感器消防水池液位计是一种投入式液位测量仪表，实现了全量程数字化线性校正，全温区数字化温度误差补偿，补偿参数存储在非易失存储器中，多重安全保护机制，避免了因校准参数丢失而导致产品无法使用；电路模块带有电源监控、看门狗监视功能，投入式结构全不锈钢密封，大大提高了产品的可靠性。

　　产品系列丰富，广泛应用于工业过程、水文水利、地质勘探等行业的液位测量。

　　HR8000消防水位传感器消防水池液位计系列主要特点

　　?高品质硅压阻测量元件

　　?数字化补偿、无因机械振动电位器造成的偏移

　　?电源反接保护、过电压保护

　　?抗浪涌、电磁干扰

　　?全不锈钢密封结构，IP68防护

　　消防水位传感器消防水池液位计技术参数

　　主要性能指标

　　测量精度±0.1% F·S 、±0.25% F·S、±0.5% F·S

　　量 程0～10 mH2O…300 mH2O（其它量程定制）

　　长期稳定性0.2%F·S/年 （>20米）

　　0.1%F·S/年（≤20米）

　　过载能力2X F·S

　　负载能力(U-9)/0.02（Ω）

　　温度特性

　　补偿温度0～70℃

　　工作温度-10～80℃

　　温度漂移零位： 0.01%F.S/℃

　　满量程：0.01%F.S/℃

　　存贮温度-40～125℃

　　电气特性

　　供电电压DC12～30V （典型24V）

　　电源保护防反接、过电压保护

　　输出方式两线制4～20mA

　　结构特性

　　测量介质与不锈钢、氟橡胶兼容

　　压力接口不锈钢保护帽或G1/2、M20*1.5外螺纹

　　壳体材质 不锈钢1Cr18Ni9Ti 、316L可选

　　电缆材质聚氯乙烯或聚氨脂

　　环境特性

　　防护等级IP68

　　防爆等级ExiaⅡC T6

　　绝 缘100MΩ@50V

　　振 动20g, 20～5000Hz

　　冲 击20g, 11ms

　　消防水位传感器消防水池液位计电气连接

　　两线制4～20mA电流环接口，采用DC24V电源供电，红线接电源正极、蓝线接电源负极，屏蔽层接大地。

　　序号线色定义

　　1红DC24V+

　　2蓝4～20mA输出（GND）

　　消防水位传感器消防水池液位计典型应用

　　图1 4～20mA应用

　　消防水位传感器消防水池液位计机械结构（尺寸单位:mm）
