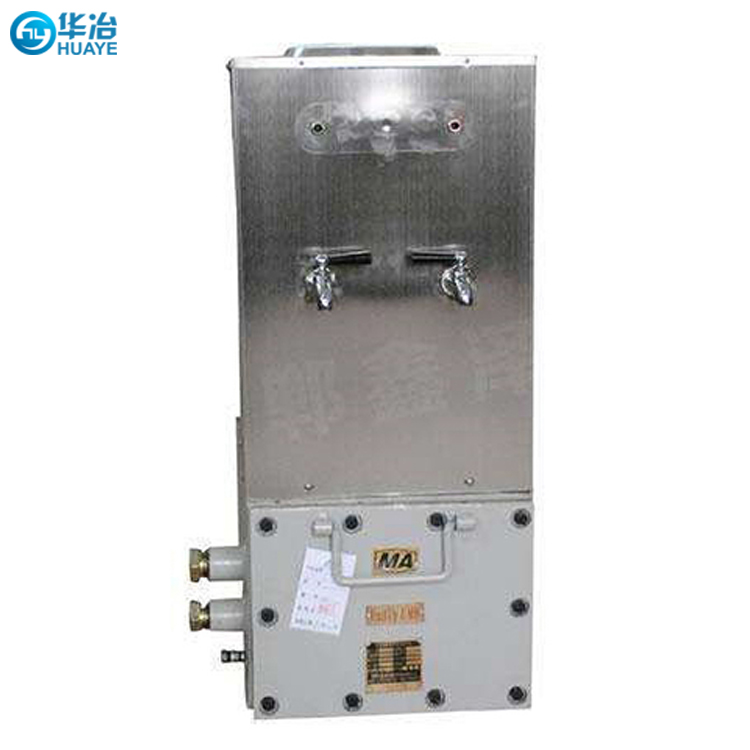

四川YBHZD5-1.8/127矿用防爆饮水机厂家 华冶牌隔爆本安型饮水机

四川YBHZD5-1.8/127矿用防爆饮水机厂家 华冶牌隔爆本安型饮水机

防爆饮水机使用说明

1、产品特点

本产品为矿用隔爆兼本安型兼增安型，防爆标志为Exde[ib]IMb。适用于井底车场、总进风巷和主要进风巷。

本产品可同时提供热水和常温水，可供井下工作人员饮用热水。

本加热器能自动控温，采用内置不锈钢电加热管加热，具有寿命长热效高，升温快，噪声低，具有安全隔爆，省电等特点。

产品标准编号：Q/LCJD003-2015

GB3836-2010

MT209-1990

2、产品分类

防爆型式：矿用隔爆兼本安兼增安型

防爆标志：Exde[ib]IMb

型号含义

外壳材质：Q235-A

外形尺寸：384mm×478mm×710mm

重量：65kg

3、环境条件

大气压力：80kPa～110kPa

环境温度：0℃～+40℃

环境湿度：≤95%（温度+25℃时）

在于井底车场、总进风巷和主要进风巷，翻车机硐室，采区进风港。

4、电气性能

电源电压：三相AC127V。电源线红绿黄线接三相127V，黑线接外壳地。

整机工作电流：≤6.2A整机功率：1500W

加热、保温功能：饮水机必须先加水后送电。供电以后，红色指示灯亮，加热丝工作。当水温高于85℃时，绿色指示灯亮，加热丝停止加热，进入保温状态，当水温降至80℃时，重新开始加热，如此反复循环。

水温保护：当85oC温控器有故障时，水温超过95OC后，则95OC温控器会停止加热，这时红灯、绿灯灭且蜂鸣器报警。

双重低水位保护：

饮水机电加热器表面温度采用温控器和水箱内部采用水位开关双重保护，当温度到达130OC正负5OC时或水箱水位低于电加热器端5-10mm时，饮水机均会切断电源。

电气保护：饮水机必须与照明综合保护装置配套使用。

水位保护：饮水机放上水桶后会向水箱自动加水，水箱加满水后，水箱上部设有预留水槽，水箱加满和加热时水箱内的水不会溢出。

蒸汽压力：本饮水机无外溢蒸汽。

饮水机内水箱储水容量为5L。

热水温度为85℃，一次加热可提供5L热水。

5、本安参数：开路电压DC12.0V，输出电流165mA，

工作电压DC11.5V，工作电流≤160mA

6、使用方法（本产品初次使用时必须先加水后送电）

将装有纯净水的水桶平稳地倒置在水桶座的进水口上打开热水阀，水瓶有气泡冒起，说明水正在流入水箱，直至水从热水阀流出为止（次使用需冲洗几次）。

加满水后把电源线接到三相127V电源上，外壳接地。

打开电源开关进行加热，这时加热指示灯红灯亮，当水温达到85OC时。红指示灭绿指示灯亮，停止加热，进入保温状态，当水温低于80OC时，再次加热，这时红灯亮，绿灯灭。

7、安装与维护

本加热器内有85OC和95OC两个温控器，若85oC温控器有故障，则水温超过95OC后，则95OC温控器停止加热，这时红、绿灯灭且蜂鸣器报警，告知85OC温控器损坏，请更换。

严禁无水时加电，禁止空烧。

在使用和检修时.不得改变本安和与本安电路有关的元器件的参数.规格型号。

本产品必须与照明综合保设装置配套使用。

在保养和维修时，严禁带电开盖！严禁损伤隔爆面！

不准用电缆接地芯线作本安控制回路。

本产品不用时，应保存在通风、干燥、无腐蚀性气体环境中。
