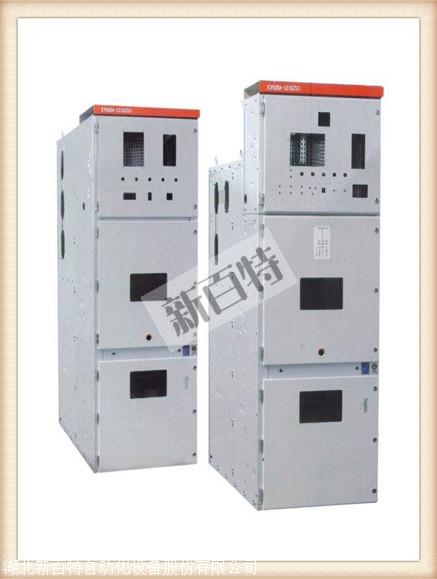

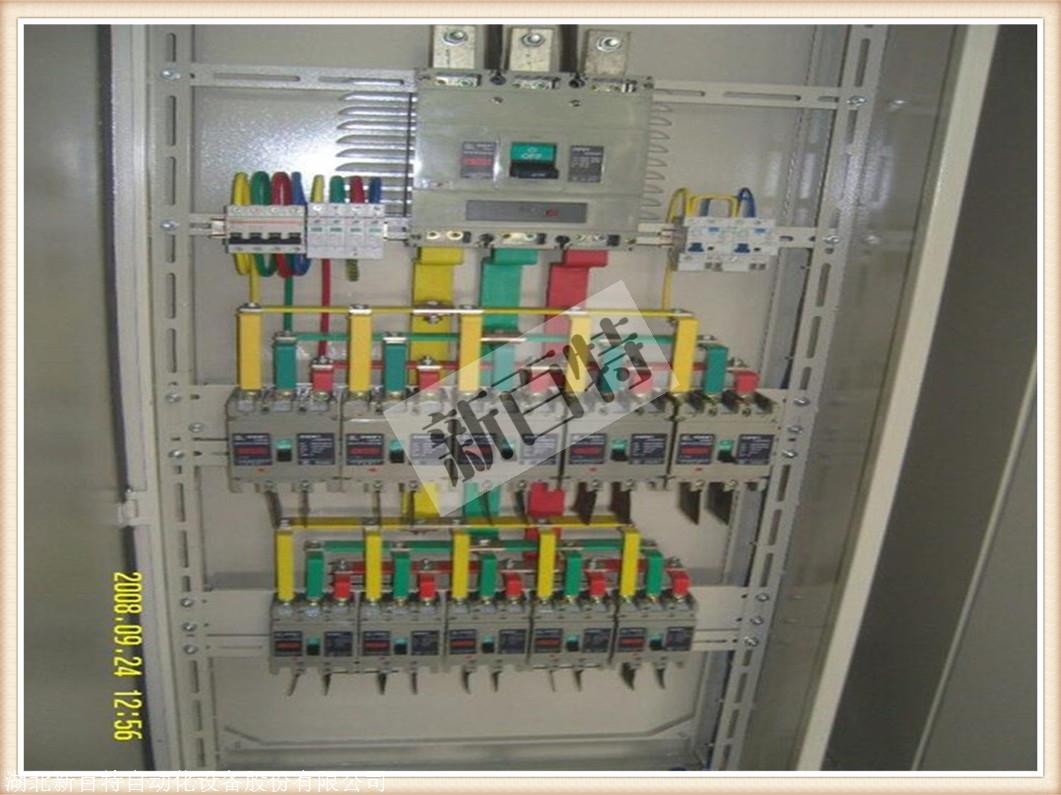

　　XGN2-12箱型固定式金属封闭开关设备

　　一、概述

　　XGN2-12箱型固定式金属封闭开关设备（以下简称开关柜），只要用于3.6KV、7.2KV、12KV三相交流50HZ户内系统中作为接受与分配电能之用，特别适合用于频繁操作的场合。该开关柜符合国家标准GB3906及标准IEC298，并具有严密的“五防”闭锁功能。

　　主开关采用ZN28系列分装式真空断路器、真空接触器，隔离开关采用GN30-10型旋转式和GN22-10大电流隔离开关。

　　二、使用环境条件

　　环境温度：上限＋40℃，下限－25℃；

　　相对湿度：日平均值不大于95﹪,月平均值不大于90﹪；

　　海拔高度：不超过1000m；

　　三、安装

　　真空断路器在分合闸时产生的动负载，向上、向下约为７８４０Ｎ，供设计基础是估算基础应力。

　　开关柜安装基础的施工应符合“电力建设施工及验收技术规范”中的有关规定。

　　1、安装程序及注意事项：

　　ａ、使用特定的运输工具如吊车、叉车等，禁止使用滚筒或撬杠。

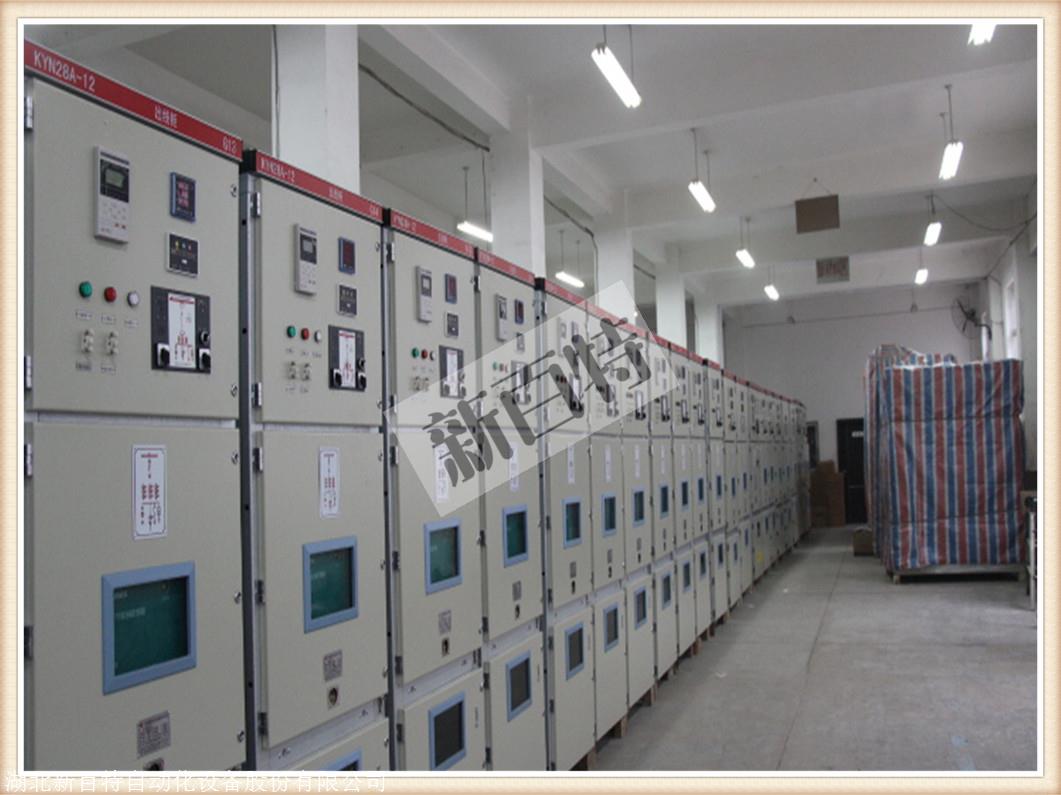

　　ｂ、将开关柜按排列顺序放置在基础上，调整开关柜组得直线度、垂直度、水平度，将开关柜固定在基础槽钢上。用合适的螺栓进行柜间固定。

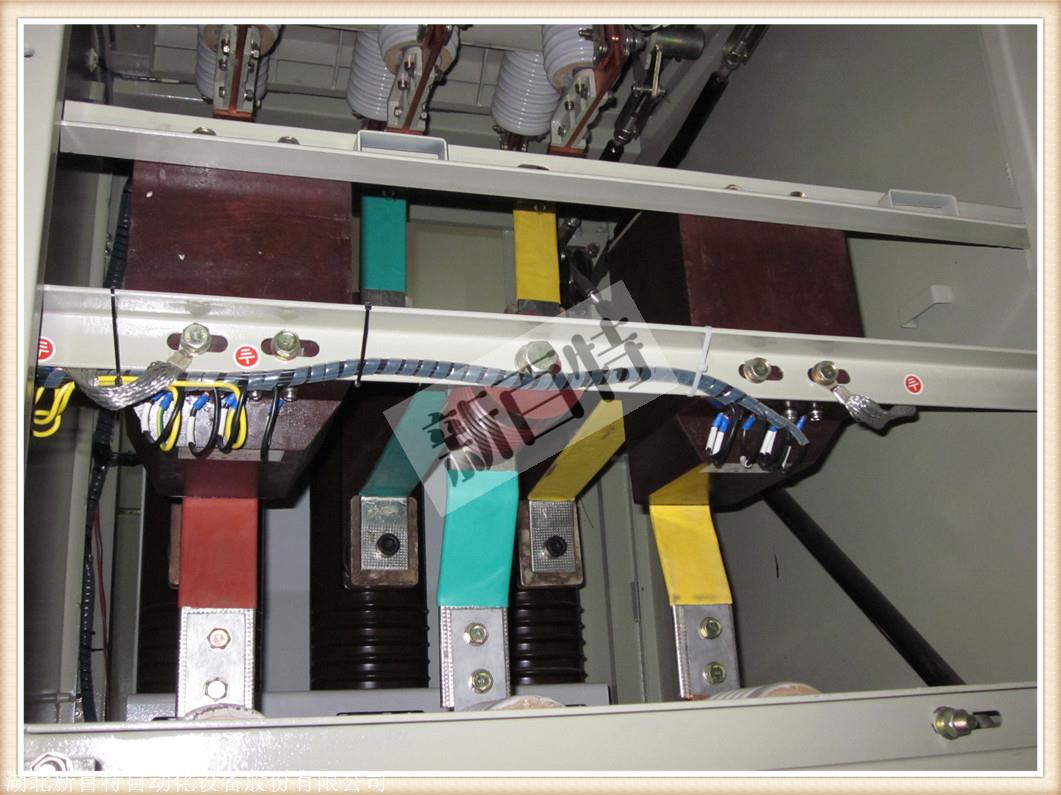

　　ｃ、安装主母线：打开母线室顶盖板进行安装，安装好后紧固顶盖板，连接母线时接触面应平整、无污物，有污物的地方应清理干净，并涂上电力复合脂增强导电性能。

　　ｄ、安装一次电缆：电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面上涂电力复合脂后即可连接，电缆施工完毕后应用隔板将电缆室与电缆沟封隔。

　　ｅ、安装二次电缆：电缆由柜体左侧底部穿入，侧壁进入继电器室，分接到相应的端子上，施工时应注意电缆号、端子号不要漏穿或错穿，二次电缆施工完后，注意勿忘封盖电缆孔。

　　ｆ、连接柜间接地母线，使开关柜排列方向的接地母线连成一体，检查工作接地和保护接地是否遗漏，接地回路是否连续导通，且工作接的电阻应不大于10欧姆，保护接的电阻应不大于4欧姆。

　　2、验收试验机投入前的准备工作

　　（1）、验收试验项目

　　①、根据订货资料检查开关柜型号、规格是否相符；

　　②、检查紧固件是否有松动，发现有松动的应立即紧固；

　　③、检查母线连接处接触是否严密面；

　　④、手动操作隔离开关、断路器、机械程序连锁等项目3～5次，应灵活无卡涩现象，且动作准确，程序无误。

　　⑤、检查二次接线是否符合图纸要求，在主回路不通电的情况下对二次回路通电进行动作试验，各种继电器应动作准确可靠，符合设计要求；

　　⑥、主回路电阻测量，因本开关柜方案多，各种电阻值差异较大，暂定测量部分为断路器和电气连接端子，断路器不超过其标准规定值，电气搭接部分应不大于10微欧，测量方法采用直流降压法，通过100A直流电流，测量其电压降；

　　⑦、二次回路绝缘强度试验，在导体与外壳之间，施加交流50HZ、2000V电压，历时1min应无击穿放电现象，二次回路中有电子器件部分，试验电压由制造厂家与用户协商；

　　⑧、主回路工频绝缘电压试验，在相间和相对地之间施加交流50HZ，根据开关柜的额定电压，按GB311.1—83规定值的85％，历时1min 应无击穿闪络现象。

　　（2）、投入运行准备工作

　　①、活动摩擦及传动部分需加润滑油；

　　②、接通控制、信号、照明灯电源；

　　③、在其他开关柜的隔离开关、断路器等处于分闸状态时，给主母线通电，按规定操作程序使进线柜投入运行；

　　④、合上电压互感器柜的隔离开关，检查电压表的指示是否正确，若正确继续往下进行；

　　⑤、合上避雷器、站内用变压器的隔离开关及有关辅助电器使其投入运行；

　　⑥、依次合上馈线柜隔离开关、断路器，检查电流表指示是否正确。

　　四、使用说明

　　1、停电操作

　　先将断路器分断，再将机械闭锁扳到“分断闭锁”位置，分别先后分断下隔离开关及上隔离开关，若有接地开关时，还需使接地开关处于合闸位置后，将机械闭锁扳到“检修”位置，先可打开前门，取出钥匙打开后门，停电操作完毕，可对开关柜进行维护和检修。

　　2、送电操作

　　检修完毕需要送电时，应将后门关好锁定，将钥匙取出归于远处，将机械闭锁扳到“分断闭锁”位置后，使接地开关处于分断状态，分别先后闭合上隔离开关及下隔离开关，在将机械闭锁扳到“工作”位置后，可将断路器合闸。

　　五、维护与检修

　　1、开关柜投入运行后，监视和维护工作：

　　A、观察主母线和电气连接处母线若发现母线过热变色应进行检修；

　　B、观察照明、控制、信号电源是否正常供电；

　　2、检修

　　故障检修：是为了防止带故障运行和防止事故扩大，在发现故障出现或断定是故障即将出现时，立即对故障部位进行检修，及时排除故障；

　　定期检修时按运行规定按时检修，检修内容如下：

　　A、清除各部位尘埃，特别是绝缘表面的尘埃和污物；

　　B、检修程序锁和机械连锁，动作保持灵活可靠，程序正确；

　　C、按断路器、隔离开关、操作机构等电器的规定进行检修、调试；

　　D、检查电器接触部位，接触情况是否良好，检测接地回路，是否保持连续导通；

　　E、紧固各部位螺钉、销钉；

　　六、定货须知

　　1、定货时用户需提供下列技术资料：

　　2、主接线方案及单线系统图、排列图、平面布置图；

　　3、若需我方提供主母线时，请提供主母线的规格、材质；

　　4、一般情况下我方不提供主母线及母线桥；

　　5、开关柜使用在特殊条件时应在订单上提出；

　　6、需要其它附件、备件时应提出种类和数量；

　　7、我方柜体标准颜色为浅驼灰色，若有特殊要求，请提供色标。
