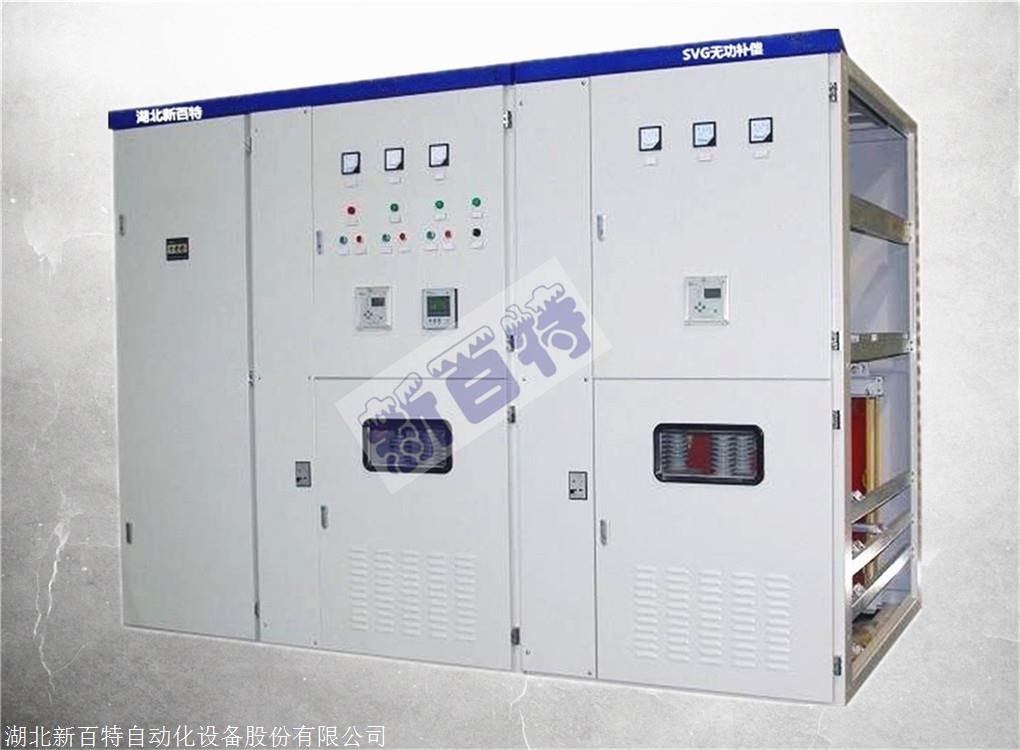

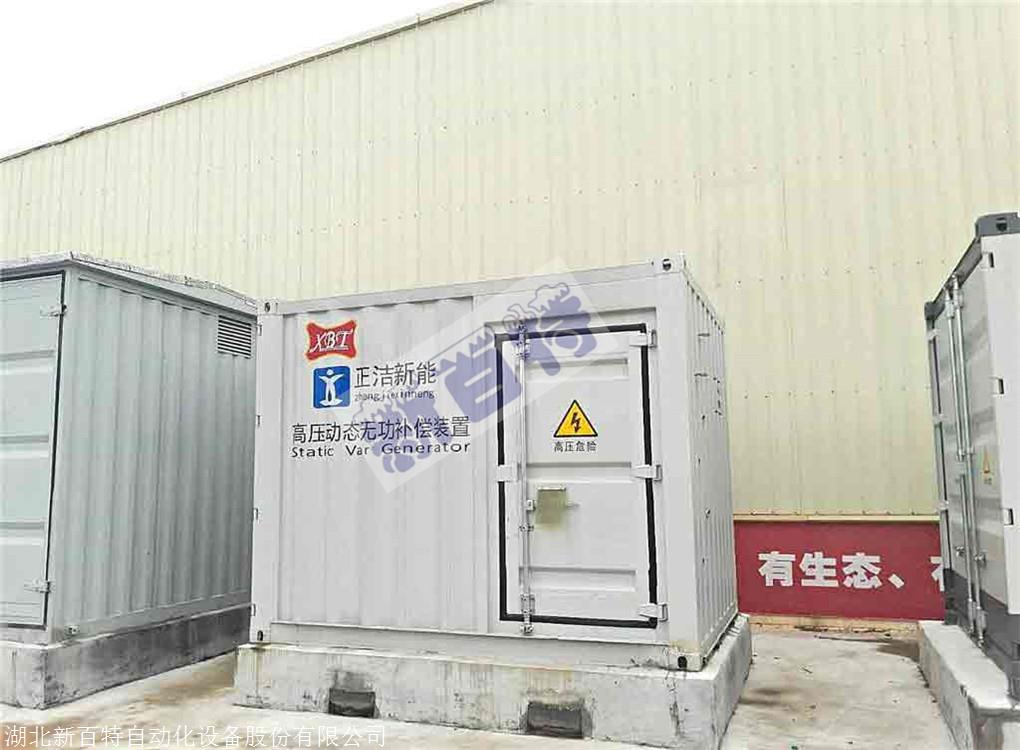

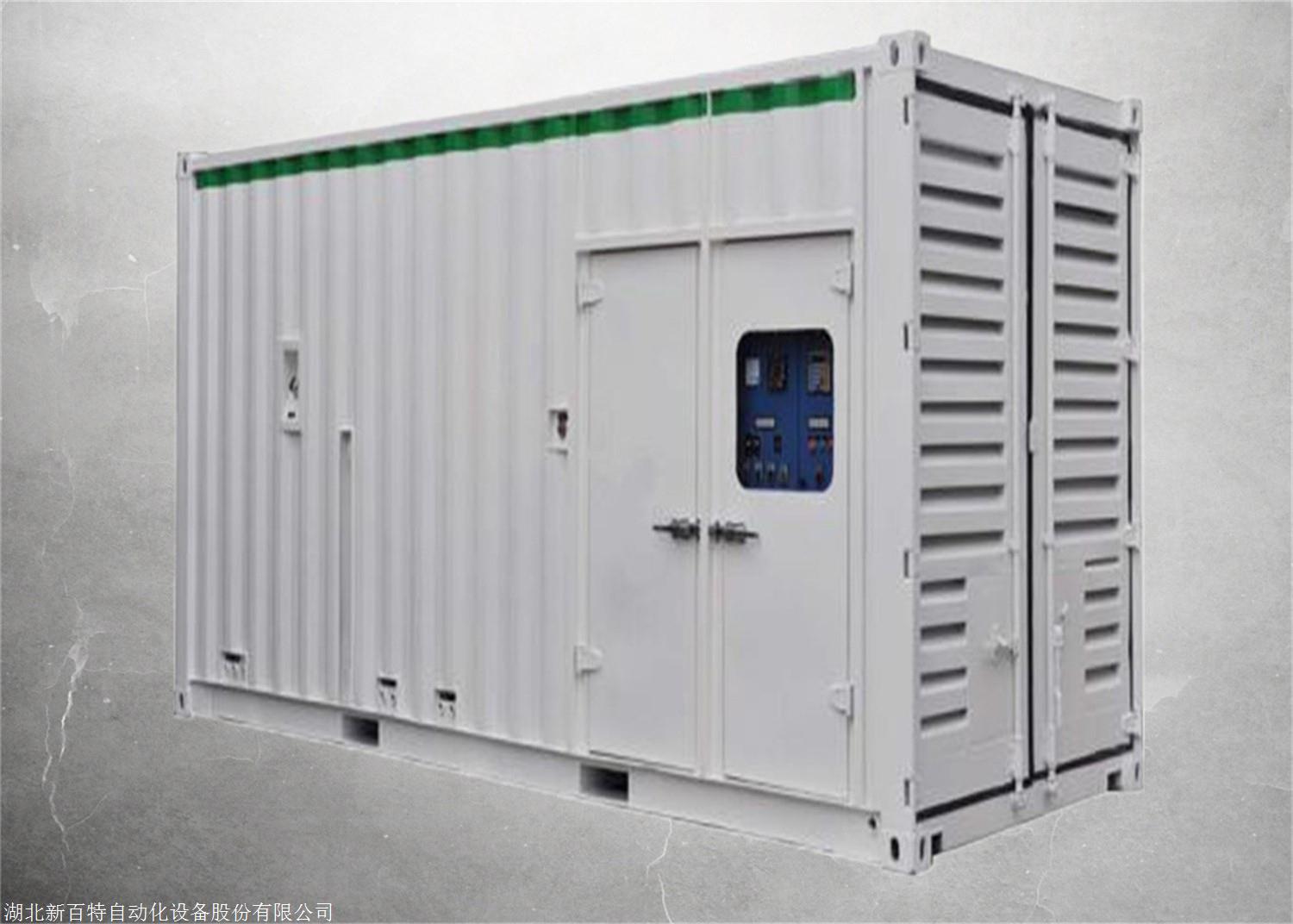

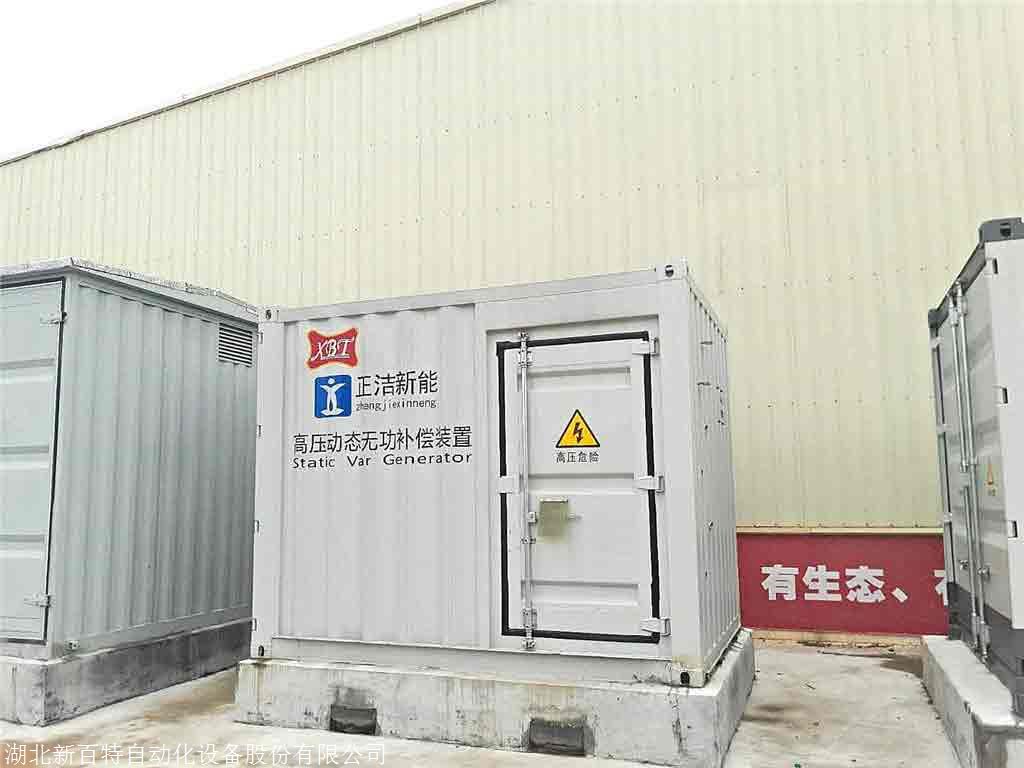

SVG无功补偿器
一、概述

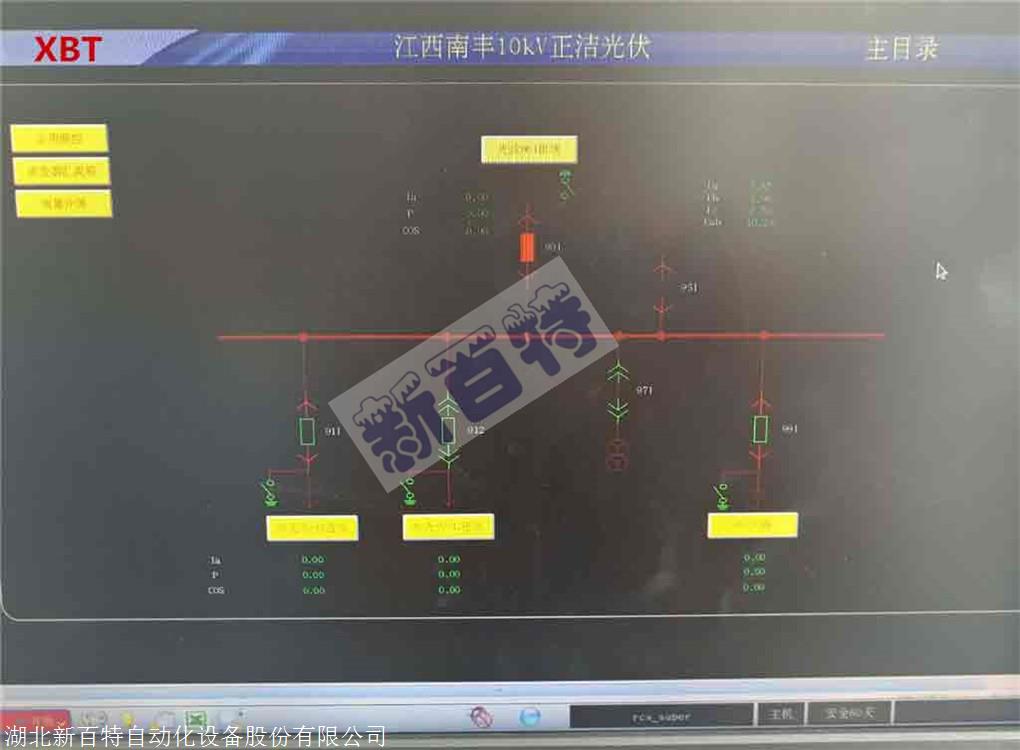

SVG是典型的电力电子设备，由三个基本功能模块构成：检测模块、控制运算模块及补偿输出模块。其工作原理为由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息、如PF、S、Q等；然后由控制器给出补偿的驱动信号，后由电力电子逆变电路组成的逆变回路发出补偿电流。上先进的SVG产品是STATCOM---静止同步无功补偿器。SVG静止无功发生器采用可关断电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
二、技术对比
◆ 相较于传统的LC滤波回路，SVG主要有无功补偿性能优良、支持补偿不平衡负载及补偿零序谐波电流（主要为3次）的优点，而这些都是传统LC回路组成的补偿电路所不具备的功能。
● 具体对比如下：
对比项目
|
传统LC回路
|
Sinexcel 系列SVG
|
iNAS-S系列STATCOM
|
|
稳定性
|
由LC组成补偿回路，容易同系统发生谐振
|
不受系统谐波影响，实时动态补偿，系统更稳定
|
没有谐振，并能部分谐波
|
|
寿命
|
实际使用寿命通常不超过3年，经常出现1年一换或者3月一换，甚至投切上即跳闸的现象
|
因为不存在谐振过电压的问题，可以长期使用（MTBF大于10万小时）
|
寿命可达15年
|
|
快速响应时间
|
由于为有级投切，所以没有快速响应时间
|
小于300us，可以补偿快速波动的负荷
|
小于100us
|
|
响应时间
|
20ms以上
|
小于5ms
|
小于5ms
|
|
运行范围
|
一般为0~1,（TCR可达-1~1），切换时间较慢
|
-1~1，从容性到感性调节，且可以快速切换
|
连续任意调节
|
|
容量稳定性
|
电容器容量一般每年下降，建议运行时间不超过4年；
|
容量稳定，可以长期使用
|
容量稳定，长期使用
|
|
调节平滑性
|
有级调节，一般切换容量为20-60kvar
|
无级调节，可以一直保证稳定在目标PF。
|
功率因数稳定在0.98以上
|
|
谐波含量
|
较大
|
谐波含量极低，不会对电网造成二次污染
|
没有谐波，并能一定的谐波
|
|
稳定电压
|
过补或者欠补或造成系统电压的过压或者欠压
|
不会发生过补或者欠补，可以有效稳定系统电压
|
不存在过补和欠补现象
|
|
容量充足性
|
在系统电压较低的时候，也是系统需要无功补偿的时候，但此时由于系统电压较低，LC补偿回路补偿容量会下降，难以给予足够的补偿容量。
|
由于采用有源型补偿电路，补偿容量基本不受系统电压影响，在各种工况下均可以提供充足的补偿容量
|
可以完全实现额定的补偿容量
|
