20吨悬臂梁称重传感器 优众力供应厂家批发 料斗秤传感器15吨

　　20吨悬臂梁称重传感器 优众力供应厂家批发 料斗秤传感器15吨详细说明：

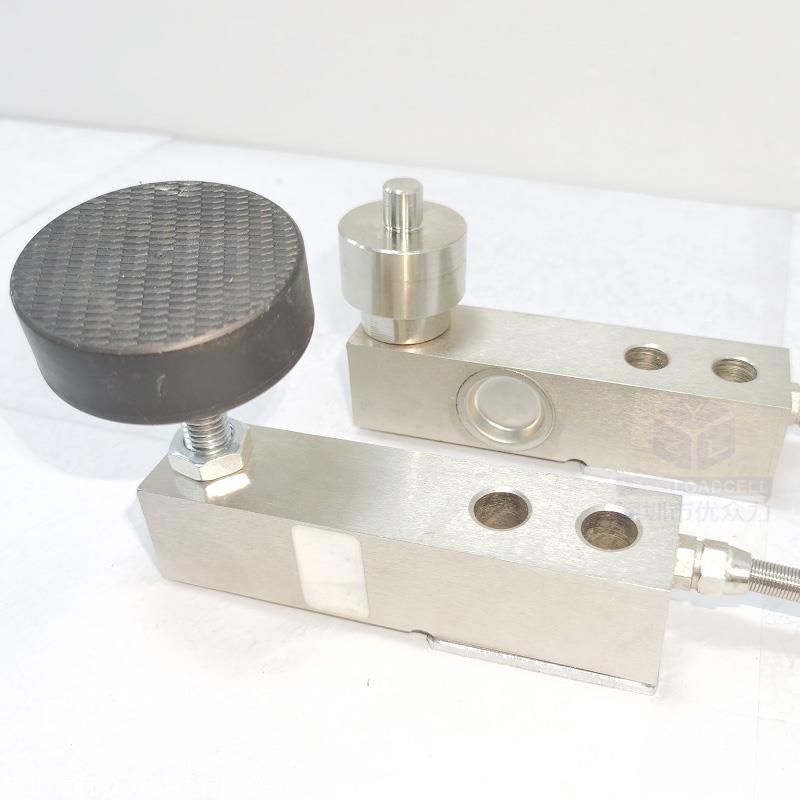

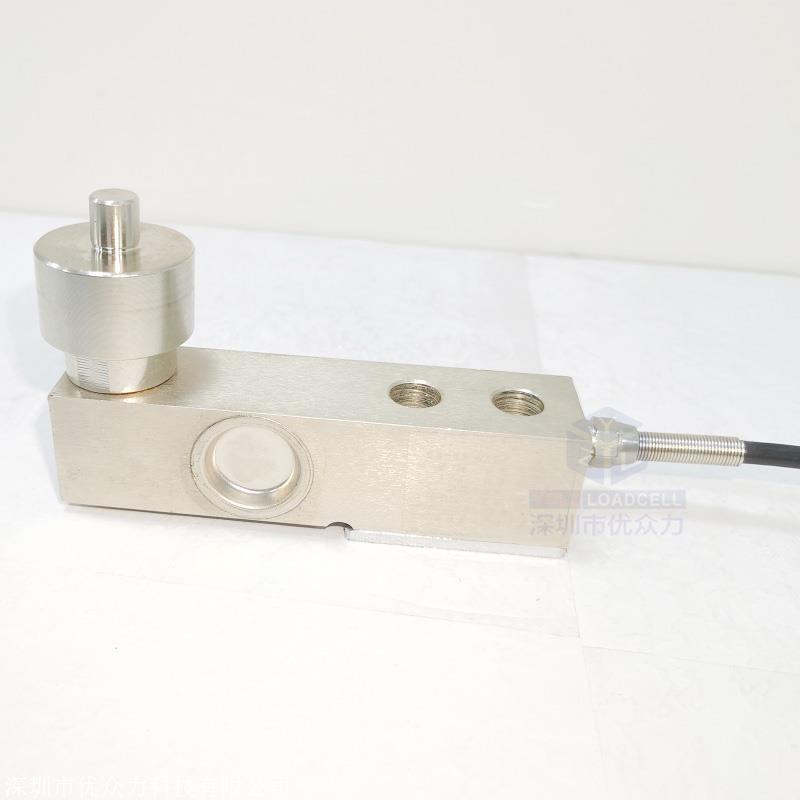

　　XSBC钢制悬臂梁型称重传感器采用合金钢材质，压式结构受力，广泛应用于平台秤、轴载秤、汽车检测线、汽车衡、料斗秤、罐秤、液压搬运秤、自动钢筋折弯机、自动筛选秤。

　　综合误差：0.02%F.S

　　变送器输出(选配)：0-5V、0-10V、4-20mA，

　　可选类型：合金钢、不锈钢；

　　XSBC-YL-300kg，XSBC-YL-500kg，XSBC-YL-1t，XSBC-YL-2t，XSBC-YL-3t，

　　SBC-300，SBC-500，SBC-1，SBC-2，SBC-3，

　　技术参数：

　　量程Capacity300/500kg，1/2/3t

　　灵敏度SensitivitymV/V2.0±0.005绝缘电阻InsulationresistanceΩ≥5000

　　非线性Nonlinearity%F.S.±0.05推荐激励电压Ratedexcitation(DC/AC)5～12V

　　重复性Repeatability%F.S.0.05激励电压Maximumexcitation(DC/AC)15V

　　滞后Hysteresis%F.S.±0.05工作温度范围Safetemp.range℃-30～+80

　　蠕变Crddp(30min)%F.S±0.05温度补偿范围Temp compensated℃-10～+40

　　零点温漂Temp.effectonzero%F.S/10℃≤0.025安全过载Safeoverload%F.S.120

　　灵敏度温漂Temp.effectonout%F.S/10℃≤0.025极限过载Ultimateoverload%F.S.150

　　零点输出Zerooutput%FS±1防护等级ProtectionclassIP67～68

　　输入电阻InputimpedanceΩ380±3线缆长度Cablelength6m

　　输出电阻OutputimpedanceΩ350±3接线方式Wires：红线:EXC＋,黑线:EXC－,绿线:SIG＋,白线:SIG－

　　称重传感器性能的好坏很大程度上取决于制造材料的选择。称重传感器材料包括以下几个部分：应变片材料、弹性体材料、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。

　　电阻元件材料

　　应变片是称重传感器的感应部分，它将外力的大小转化为电学量输出，是传感器重要的组成部分，常用的应变片基材采用高分子薄膜材料，应变材质通常为高纯度康铜。应变片的性能不仅仅与基材和康铜纯度有关，还与制造工艺有关。提高工艺技术水平也是改善传感器性能一个很重要的方面。

　　弹性体材料

　　称重传感器弹性体的作用是传递外力，它必须具有在受到相同力大小的时候，产生形变一样，因为应变片就粘贴在弹性体上面，弹性体的形变就是应变片的形变；同时它还须具有复位性，在外力消失的时候，可以自动复位。弹性体材料通常选择各样金属，主要有铝合金、不锈钢和合金钢等等。

　　黏合剂材料

　　贴片黏合剂是把应变片和弹性体牢牢固定在一起，使它们产生的形变永远一致。由此可见，贴片黏合剂也是一个重要部件。21世纪初，使用叫多的贴片黏合剂是双组分高分子环氧系列黏合剂。21世纪初，它的性能与它自身的纯度、混合方式、储存时间、固化方式、固化时间等关系很大，在使用之前按要仔细看它的详细介绍。

　　密封胶材料

　　早期的称重传感器密封都采用密封胶，后来由于制造技术的发展，用焊接技术可以提高极大传感器的稳定性和使用寿命。虽然21世纪初很多采用了焊接技术，但是某些重要部位还需涂抹一些密封胶。密封胶一般都采用硅胶，硅胶具有稳定性好的优点，可以防潮、防腐蚀，绝缘性能也非常好。

　　引线密封

　　传感器输出引线如果不固定的话，会发生损坏或松动，导致信号不稳定或没有输出。21世纪初传感器输出都采用连接器的方式，连接器的材质和紧固力度也会给输出带来影响。zui好采用连接器跟密封胶配合使用。内部引线也需要固定，防止其到处移动。引线的质量也很重要，其材质性能从高到低的排列顺序依次为镀银、铜线和铝线。如果周围高频信号、无线电波干扰严重的话，还需采用屏蔽电缆；在腐蚀性环境和易燃易爆场合则需要采用防腐防阻燃和防爆电缆，外加套管进行保护。

　　选择

　　另外，称重传感器的灵敏度、zui大分度数、zui小检定分度值等也是传感器选用中必须考虑的指标。

　　传感器的数量和量程

　　传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数(支撑点数应根据秤体几何重心和实际重心重合的原则而确定)而定。一般来说秤体有几个支撑点就选用几只传感器。

　　传感器的量程选择可依据秤的zui大称量值、选用传感器的个数、秤体自重、可产生的zui大偏载及动载因素综合评价来决定。下面给出一个经过大量实验验证的经验公式。

　　使用环境

　　称重传感器实际上是一种将质量信号转换成可测量的电信号输出装置。用传感器首先要考虑传感器所处的实际工作环境，这点对于正确选用传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。一般情况下，高温环境对传感器造成涂覆材料融化、焊点开化、弹性体内应力发生结构变化等问题；粉尘、潮湿对传感器造成短路的影响；在腐蚀性较高的环境下会造成传感器弹性体受损或产生短路现象；电磁场对传感器输出会产生干扰。相应的环境因素下我们必须选择对应的称重传感器才能满足必要的称重要求。
