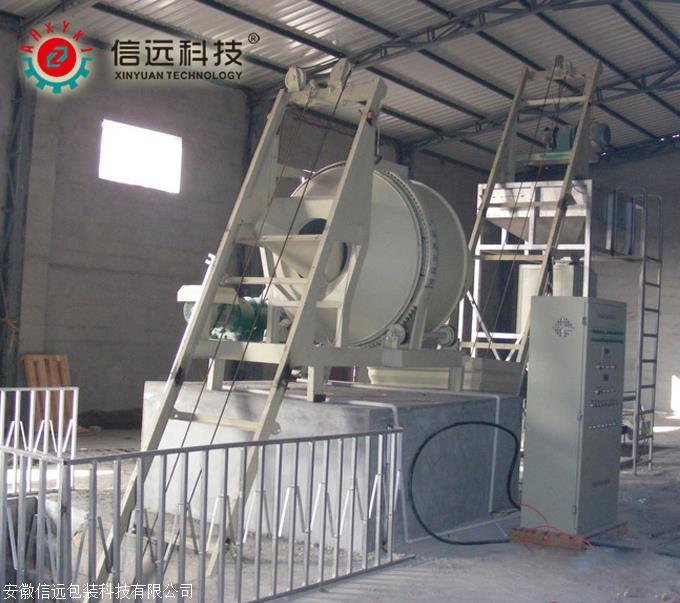

西昌六种配料BB肥设备

　　XYPF-20D-6BT型生产线设备组成及主要功能、性能

　　（一）自动配料装置 1套

　　功能：按照规定的重量配比，自动完成五种原料的配料。设备组成包括：原料仓6台、仓加高隔板1组、自动加料装置6套、秤斗1件、称重传感器及其悬挂系统4套、称量系统支承架1组、秤斗开关门机构1套、电控箱及电气控制系统1套。

　　1．原料仓6台，容积0.7m3。304不锈钢,厚度2mm.

　　2．仓加高隔板1组。6个仓的加高隔板，防止倒料时窜料，且加大料仓容积。

　　3．自动加料装置6套。不锈钢结构；多行程气缸，气动开关料门；含快加、慢加两级加料方式。

　　4．秤斗1件，容积0.8m3。304不锈钢,厚度2mm.

　　5．不锈钢称重传感器及其悬挂系统4套。

　　6．称量系统支承梁1组，连接称重悬挂系统，支承秤斗。

　　7．秤斗开关门机构1套，不锈钢结构，气动开关料门。

　　8．配料电控箱及电气控制系统1套。

　　⑴ 电控箱密封防潮、防尘。通常将其与总控制柜做为一体。

　　⑵ 配料系统按照设定的次序和重量，依次完成各物料的配料。 先开启料仓1，向称重斗加料，开始为大供料，物料1重量接近设定值，自动变为细供料，重量达到目标值，关闭1号仓；接着开启料仓2，向称重斗加料，开始为大供料，物料2重量接近设定值，自动变为细供料，重量达到目标值，关闭2号仓；按同样原理依次完成3号料、4.5.6号料的配料.五种物料配料完成，得到总控系统放料信号，秤斗开关门机构动作，打开料门放料；物料排出干净，自动关闭料门，开始下一配料过程。

　　⑶ 有手动/自动工作状态选择，方便设备的调试与清理。每个储料仓、秤斗均有手动按钮，可在手动状态下打开、关闭。

　　⑷ 安全性设计。秤斗料门带检测装置，只有在确认料门完全关闭的情形下，才会开始下一次配料。
