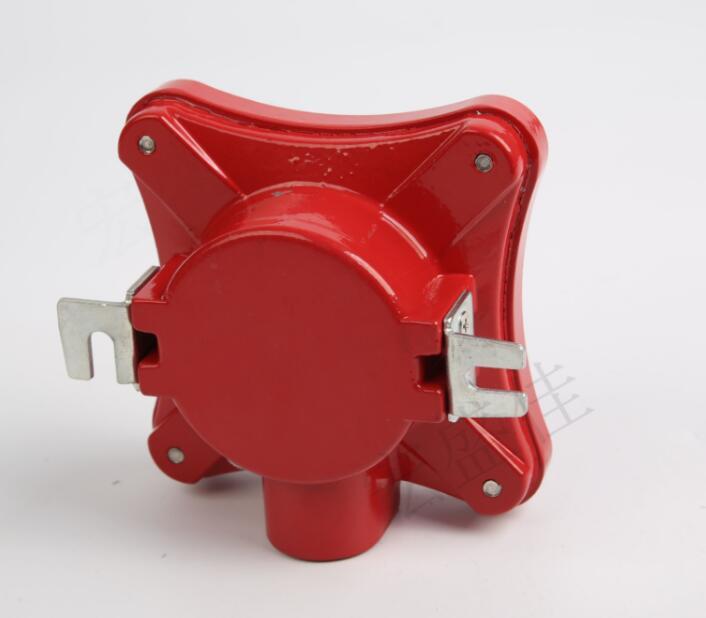

宏盛佳防爆手动报警按钮参数

　　本按钮外型结构采用专用钥匙复位，满足国家标准要求；本产品可以和国内外任何厂家的火灾报警控制器配套使用，符合GB3836系列标准的要求，通过国家指定的检测机构鉴定，取得了防爆合格证

　　产品型号：HASB-3

　　产品概述

　　HASB-3防爆火灾手动报警按钮（简称按钮）为非编码开关型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，当人工确认火灾事故发生后，按下此按钮，即可向火灾报警控制器发出报警信号。

　　产品参数

　　防爆形式：隔爆型

　　防爆标志：ExdⅡCT6

　　工作电压：DC24V(指示灯电源)

　　触点容量：0.5A（触点容量可按用户要求设计）

　　触点数量：1个常开触点(可根据用户要求 设计两个触点,常开、常闭任选）

　　防护等级：IP65

　　使用环境：温度：－20℃～＋50℃；相对湿度：≤95％ 不结露； 大气压力：80kPa～110kPa

　　进线口径：M22×1.5（G1/2 G3/4 M20*1.5）

　　重量：I型：1.1 kg

　　安装与接线

　　1、安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

　　注：产品向系统连接时，采用截面积S≥1.5mm2的通用电缆连接。

　　2、接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。

　　D、D为DC24V电源（无极性）；A、A为无源输出触点
