中药液体自动包装机

　　详细说明

　　XYG-L系列全自动包装机组是广泛运用与食品、药品、化工、调味品、火锅调味料、汤汁、酱料、油料等行业的自动包装专用机型。该包装生产设备凝聚我公司多年来在自动包装行业的成功技术经验，汲取大量用户的宝贵意见建议，不断完善更新并批量生产的达到国内先进水平的全自动酱料包装生产设备。该机具有计量精度高，包装速度快，无封口污染、防物料灌装拉丝滴漏、袋型美观等特点。亦可选配排气、冲孔等装置实现手拎袋自动制作等功能。

　　机组设备包装工艺流程:

　　待包装物料注入冷热缸（含自动搅拌装置可加热保温）---------à转子泵自动泵送物料至高位搅拌缸(受搅拌缸料位控制)--------àXY-YG液体灌装机按设定重量自动计量充填---------àXY系列自动包装机自动制袋成型 (可选配冲孔、插角、排气等附件装置)--------à 包装机完成自动封切--------àCJB2000重量选别机自动检测重量（选配设备）--------à合格重量成品包装经成品输送机输送至人工装箱工位

　　技术参数：

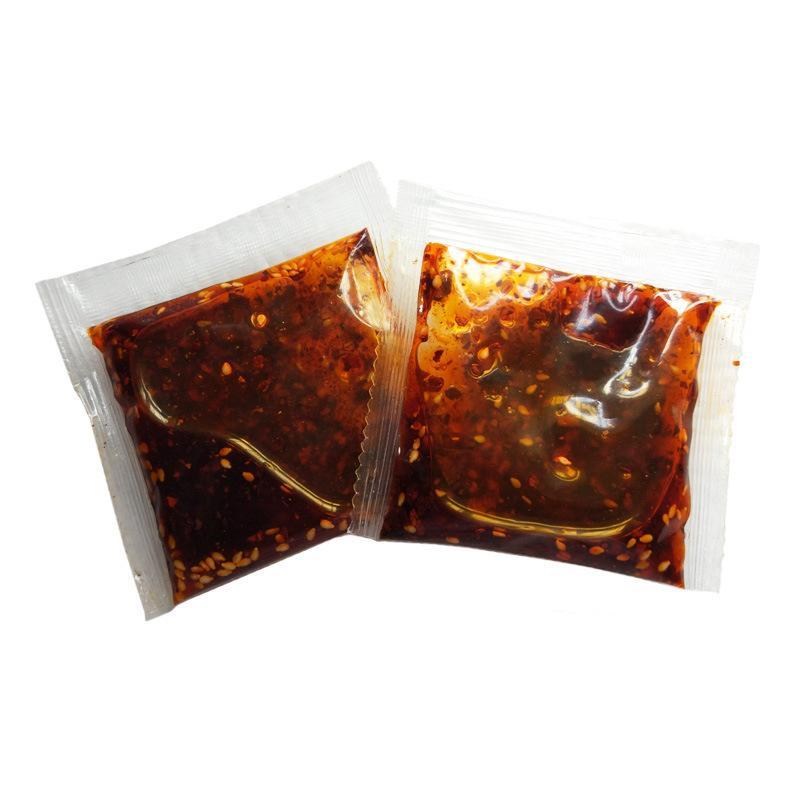

　　 包装物料：均匀细颗粒、低粘性流体物料（火锅调味料、汤汁、酱料、油包、牛油等物料）

　　包装速度： 35～45包/分（视物料状态及包装重量）

　　??计量范围：150-200g

　　??制袋尺寸： 长（50—320）x 宽（50～200）mm （XY-420机组）

　　??计量精度： ±0.5～2%

　　??压缩空气： 0.6Mpa 0.65m3/min

　　??允许*包材外径： Φ400mm

　　??卷材纸芯内径： Φ75mm

　　??机器重量： 800Kg

　　??电源： 5.5Kw 380V±10% 50Hz

　　袋型：背封袋、冲孔袋

　　包装膜材料：复合膜

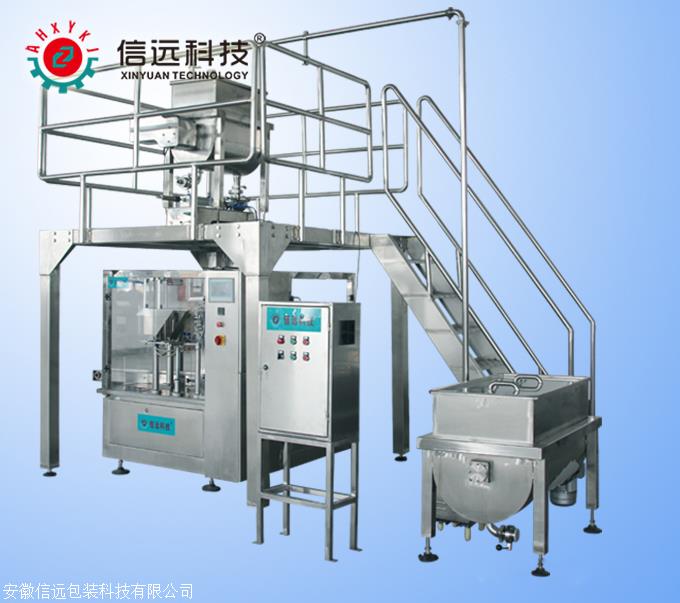

　　机组配置：

　　l 标配设备

　　XY-420立式制袋包装机 1台

　　XY-YG液体灌装机 1台

　　不锈钢转子泵 1台

　　带搅拌冷热缸 1台

　　高位搅拌缸 1套

　　XY-S1成品输送机 1台

　　管阀件及其连接件 1套

　　l 选配设备

　　冲孔机构

　　排气机构

　　CJB2000重量选别机

　　设备组成说明：

　　1、 XY-YG液体灌装机

　　该系列灌装机为半自动活塞式液体、膏体防爆灌装机。适用于医药、日化、食品、农药及特殊行业，是对液体进行灌装的理想设备。由于机器在不带电的状态下工作，更具安全性，人性化设计更加符合现代企业的要求。 物料接触部分均采用不锈钢材料制成，符合GMP要求。灌装量和灌装速度均可任意调节，灌装精度高。 灌装闷头采用防滴漏、防拉丝及升降灌装装置。

　　该机可单独使用，亦可同其他自动包装机及线体设备联动工作。产品符合GMP、HACCP等生产标准。

　　技术参数：??

　　2、XY-420立式充填包装机

　　应用物料：颗粒、粉体、液体、酱料物料包装

　　制袋形式：枕式袋、自立袋

　　适宜包材：单膜、复合膜

　　包装速度： 80包／分 **空开速度）

　　制袋尺寸： （50～320）x（50～200）（长L*宽B）

　　外形尺寸：1500X1200X1660（lxwxh）

　　压缩空气要求： 0.6 MPa 0.36 M3／min

　　允许*包材外径： Ф400 mm

　　卷材纸芯内径： Ф75 mm

　　机重： 800 kg

　　电源： 3 kW 220V±10% 50 Hz

　　XY-420立式包装机

　　l 横封部分

　　横封机构用于完成包装袋横向热封封切过程，由PLC逻辑程序控制驱动电磁阀横封气缸动作、通过气缸工作压力以及恒温控制加热使包装袋上下封口成型。内含分切装置实现封口切断同步动作，亦可选配冲孔装置完成冲孔袋包装。（可选配伺服横封系统）

　　l 纵封部分

　　纵封机构用于包装袋纵向封口，利用恒温加热热封块在执行气缸压力作用下完成纵封动作，热合温度、时间可调整。

　　l 送膜、拉膜传动机构

　　采用伺服柔性送膜系统，伺服电机牵引速度可调，确保包材运送平稳；膜卷更换简捷方便，包材运送支架可整体电调可实现包材跑偏在一个袋长范围内快速纠正。（可选配真空拉膜系统）

　　l 打印机构

　　气动色带热打码、可实现多行多字符打码，打印位置、热印时间、温度可随意调整。

　　l 气动控制部分

　　该机多处运动部件采用气动动力驱动，具有动作快捷、结构简单、维护方便等优点，PLC集中逻辑控制，气缸工作压力可通过气源三联件无级调整，气缸动作速度可通过节流阀快速调整。

　　l 电气控制系统：

　　采用PLC控制集中控制，安全可靠；故障自诊断、自动报警等智能化控制技术有效缩短现场故障排除时间。

　　l 触摸屏人机界面

　　采用液晶触摸屏人机对话界面，设备参数调整全数字化且可实现自动存储。

　　l 安全保护功能

　　配备包材耗尽自动停机报警功能

　　运动、高温部件警示标签提示

　　包装机开门自动停机报警功能

　　异常状态紧急停止按钮快速停机功能

　　3、不锈钢转子输送泵

　　全不锈钢结构设计复合食品卫生要求。可与计量高位搅拌缸料位感应开关联动实现自动控制泵送工作启停，无需人工干预。该机适用于各类流体、酱体等粘性物料体的自动泵送。耐高温、对泵送物料无破损、运行平稳、无噪音；便于维护

　　4、带搅拌冷热缸

　　该系列冷热缸具有节能、消声、耐腐、生产能力强、清洗方便等优点，广泛于乳品行业、食品、制药、化工、饮料等工业部门，作为加热、冷却、保温、杀菌处理或贮藏浆液的必须设备，特别适用于牛奶的巴氏消毒与保温，是冰淇淋生产线中的必需设备。

　　该设备由内胆、夹套、保温层、外包皮、减速器、搅拌桨、温度计等组成。

　　1、内胆：采用不锈钢板304材料制成，表面抛光。

　　2、中层夹套：采用A3钢板或1Cr18Ni9Ti钢板制成，加强圈螺旋式装置，冷水从下到上（无压力），达到**升和降温的目的。

　　3、保温组：由不锈钢板抛成鱼鳞花纹而成，保温层用聚氨脂或玻璃棉保持与外界的温度，达到保温的效果。

　　4、减速器：摆线针轮行星减速器，固定在横梁中的托架上，减速器轮出轴与搅拌桨联接，采用活套联接，便于拆装与清洗。

　　5、温度计：规格00C~1000C，安装横梁上，直伸**介质位置，使液料用到**位置也能指示出温度，达到杀菌及老化目的。

　　5、XY-S1成品输送机

　　可自动完成包装成品输送，成品输送至装箱入库工序

　　6高位搅拌缸

　　 机体为304不锈钢，带螺旋搅拌，使物料在搅拌缸里分布均匀。

　　设备附图：见设备配置示意图

　　合同及售后相关事宜：

　　1)到货时间：

　　合同生效后45天内交货，具体时间以需方书面通知为准

　　2)到货地点：

　　需方工厂内

　　3)包装标准：

　　坚固的木箱包装，符合汽运要求

　　4)运输方式及运费：

　　汽车运输，费用由需方承担

　　5)服务：

　　A）“三包一年，终身维护”一年内免收任何费用：

　　B）一年后维护时仅收取相应的配件成本费：

　　C）供方提供免费安装调试及人员的培训。
