| 型号 |
SW-1 SW-2 |
类型 |
波纹填料 |
| 装填方法 |
规整 |
填料材料 |
金属 |
| 比表面积 |
650 |
加工定制 |
是 |
| 含量 |
99 |
执行质量标准 |
化工部标准 |

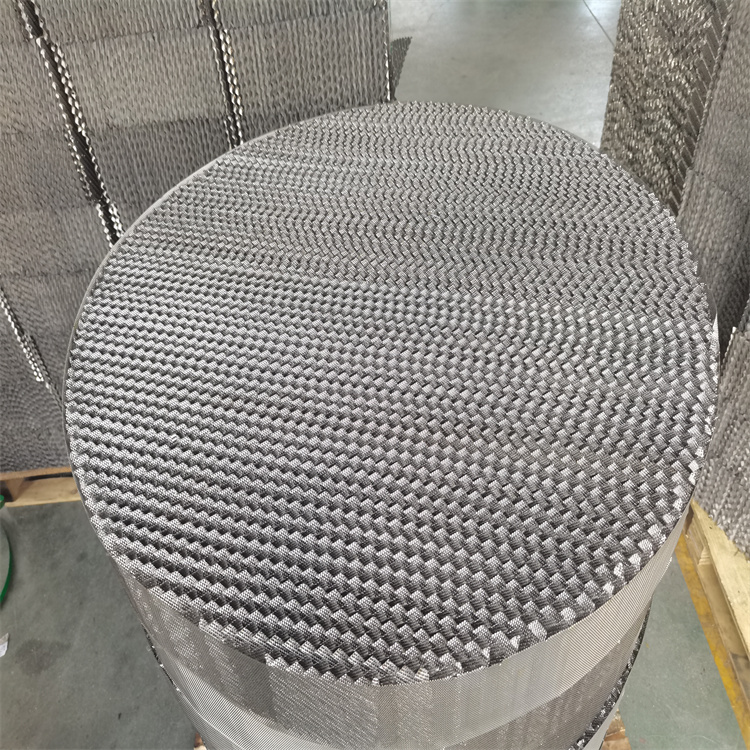

金属网孔波纹填料与 不锈钢孔板波纹 迪尔定制
1）金属网孔波纹填料产品说明
金属网孔波纹填料是在金属波纹薄板上冲出菱形微孔同时拉伸网孔，该填料兼有丝网和孔板波纹填料的优点。金属网孔波纹填料具有堆积强度高、通量大、压降小、比表面积大、分离等特点。应用于甲醇精馏装置的预精馏塔及主精馏塔中效果明显。采用该填料可以节约能源，提高产品质量，增加产量。在旧塔体改造中可提高３０％的产量。在新建项目中可使塔高降低二分之一。
网孔波纹技术参数：
| 型号
|
峰高 mm
|
比表面积 ㎡/m3
|
理论板数 I/m
|
空隙率 %
|
压力降 Mpa/m
|
F因子 M/s(kg/m3)0.5
|
|
SW-1
|
4.5
|
650
|
6-8
|
92
|
2-3.5×10-4
|
1.4-2.2
|
|
SW-1
|
6.5
|
450
|
4.5
|
96
|
1.6-1.8×10-4
|
2.2.4
|
2）金属孔板波纹填料
金属孔板波纹填料是由0.15-0.20mm厚的各种金属薄板冲压而成，板上冲有φ4mm小孔及若干长约5mm的细缝，加强了湿润性能并可能形成双向渗透，开孔率约9-12％，其穿孔的板片表面有特殊纹理，以提高有效传质面积。其分离能力类似于丝网波纹填料，但抗堵能力比波纹填料强。
产品技术参数
| 型号
|
峰高mm
|
比表面积
|
理论板数
|
空隙率%
|
压力降
|
F因子
|
|
Sm125
|
24
|
125
|
1-1.2
|
98.5
|
1.5×10-4
|
3
|
|
SM250
|
12
|
250
|
2-3
|
97
|
1.5-2×10-4
|
2.6
|
|
SM350
|
8
|
350
|
3.5-4
|
95
|
1.5×10-4
|
2
|
|
Sm450
|
6.5
|
450
|
4-4.5
|
93
|
1.8×10-4
|
1.5
|
3） 金属丝网波纹填料
金属丝网波纹填料它是由若干压成波纹的丝网片平行直列而成， 波纹片倾角30°或45°，相邻两波纹片方向相反组成的圆盘状填料。在塔内填装时，上下两盘填料交错90°叠放产品有BX、CY型
技术参数
| 型号
|
峰高 mm
|
比表面积 ㎡/m3
|
理论板数 I/m
|
空隙率 %
|
压力降 Mpa/m
|
F因子 M/s(kg/m3)0.5
|
|
CY700
|
4.3
|
700
|
8-10
|
87
|
4.5-6.5×10-4
|
1.3-2.4
|
|
BX500
|
6.3
|
500
|
4.5-5.5
|
95
|
3.0×10
|
2
|
|
250型
|
12
|
250
|
2-3
|
97
|
1.5-2×10-4
|
2.6
|
|
DZ1000
|
3.1
|
1000
|
12-14
|
75
|
8.2-10×10-4
|
2-2.4
|
我公司是一家集设计研发、生产设备自动化、安装售后服务化、技术指导标准化于一体的国内行业的、化的大型化工填料塔内件企业(已有17年)，是重点支持发展的产业，其产品广泛应用于环保、精细化工，石油化工、炼油、焦化、轻工 冶金、钢铁厂、等行业中 ；注册资本 9800万，固定资产5000 万，全体员工约286 人，中技术人员 26 人，生产有环保装置填料、船舶烟气治理填料，塑料填料、金属、陶瓷填料及塔内件、化工设备等100多种产品。特别是近几年环保塔内装置业务不断、由我公司与河北工业大学、华东理工大学、天津大学、清华大学共同设计、生产的已投建的环保塔内装置运行良好。
