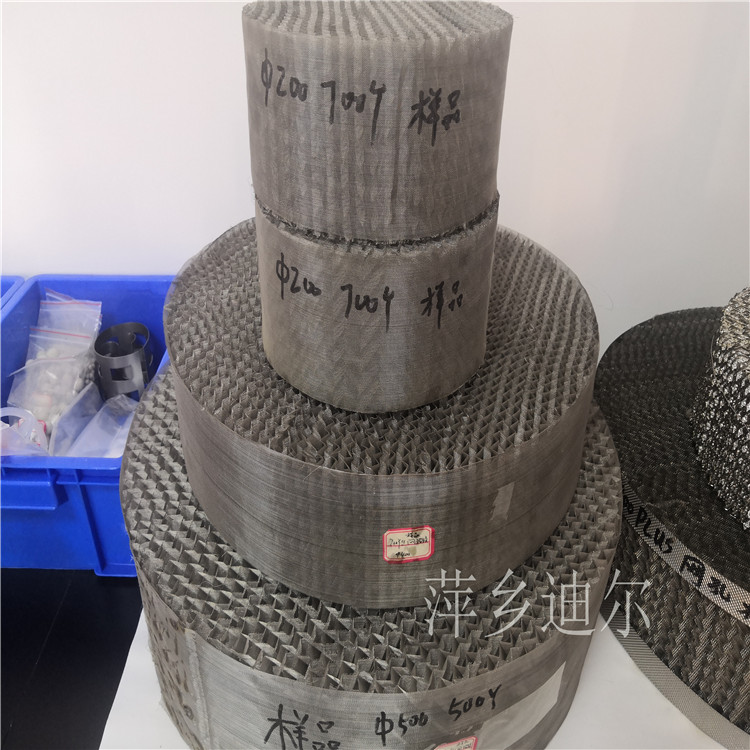

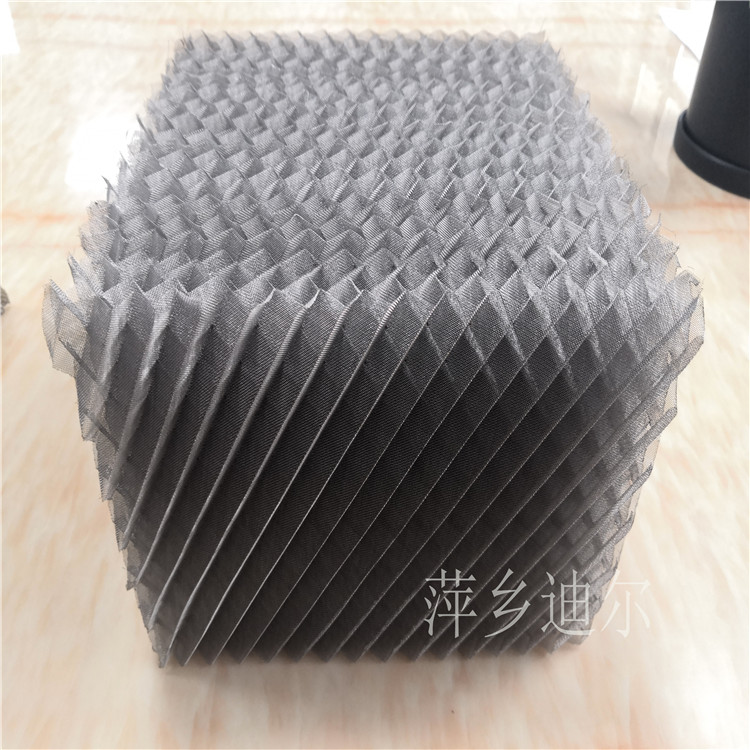

1)丝网波纹填料是填料由压成波纹的丝网片排列而成，波纹片倾角30度或者45度;相邻两波纹片方向相反，在塔内填装时，上下两盘填料交错90度叠放。具有高效、压降低和通量大的优点，产品有BX、CY型，常用于难分离和热敏性物质的真空精馏，常压精馏和吸收过程；
2.)填料特点：理论板数高；流通量大、压力降低；比表面积大，液体均布能力强，传质、传热效率高；抗堵、操作弹性大；安装检修方便。

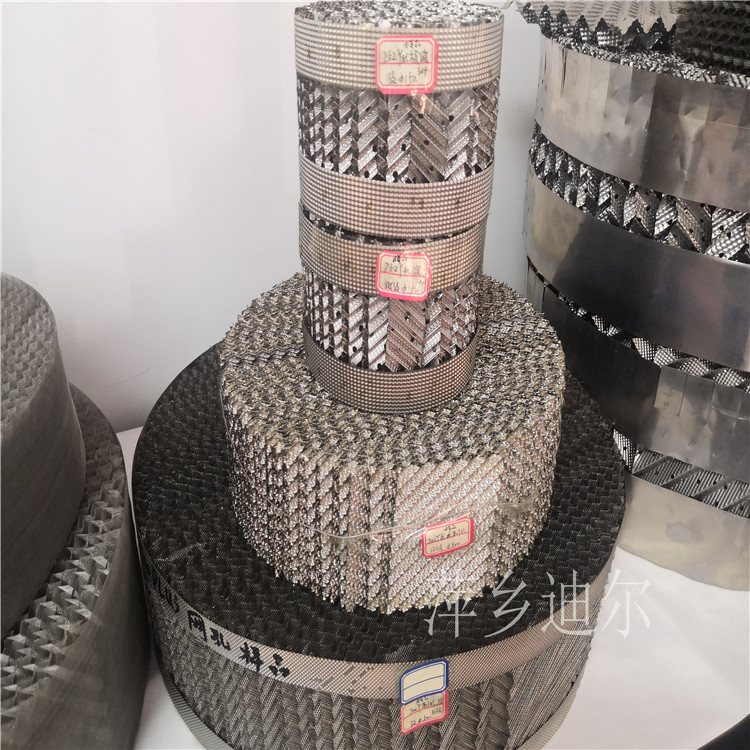

1. 孔板波纹填料板片厚度：0.2mm。
2. 投标方根据招标方提高的设计基础数据及现采用的填料规格进行常压塔填料选型。
3. 未说明部分按HG/T 21559.1-2013（不锈钢网孔板波纹填料工程技术规范）、HG/T 21559.2-2005（不锈钢孔板波纹填料）相关规定执行。
4. 塔盘检查安装后应平整，上端面在同一水平面上，水平度偏差≤5mm。
5. 填料安装下面一层与栅板垂直，然后每层90°方向交错安装，每层的水平偏差≤2mm。
6. 填料压栅安装后上端面同一水平面上，水平度偏差≤5mm。
3)产品技术参数：
| 型号
|
峰高 mm
|
比表面积 ㎡/m3
|
理论板数 I/m
|
空隙率 %
|
压力降 Mpa/m
|
F因子 M/s(kg/m3)0.5
|
|
CY700
|
4.3
|
700
|
8-10
|
87
|
4.5-6.5×10-4
|
1.3-2.4
|
|
BX500
|
6.3
|
500
|
4.5-5.5
|
95
|
3.0×10
|
2
|
|
250型
|
12
|
250
|
2-3
|
97
|
1.5-2×10-4
|
2.6
|
4)产品应用：
江西省萍乡市迪尔化工填料有限公司生产的金属丝网波纹填料主要应用于精馏系统、甲醇等装置中。 国内联醇厂家大部分都选用双塔精馏工艺,主、预精馏塔几乎都选用板式结构,虽然投资少,但是由于塔身高,操作弹性小,结构复杂,使安装和检修十分困难;能耗高,使实际生产中粗甲醇、水、电、汽等消耗量增加,极大地削弱了产品的竞争力,而且控制点多,操作复杂,工艺指标反应滞后,调整时间长,产品质量也不太稳定.经过认真论证,特开发双塔精馏工艺,但核心设备选用新型主、预塔都为填料型的精馏塔,塔内填料采用高效的不锈钢丝网波纹填料,它具有比表面积大,液体均布能力强,塔体阻力小,传质、传热效率高,操作弹性大,安装检修方便等优点.而且能使主、预塔的塔高降低三分之一.因此,在实际生产中,产品质量好、消耗低、易操作、工艺指标调整快,同时产品也具有较强的竞争力.

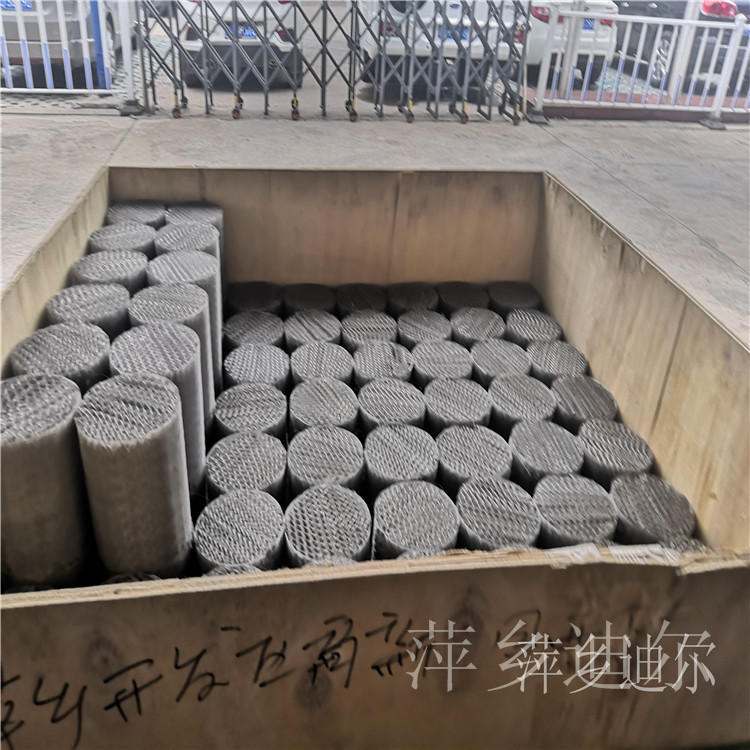

金属丝网波纹填料包装方式：纸箱；
金属丝网波纹填料运输方式：汽运；
材质：PP/PVC/CPVC/PVDF/PTFE等；
材质：304/304L/316/316L/双相钢/钛材等；
