| 型号 |
LZZ |
原理 |
流体振荡式流量计 |
| 用途 |
微小流量流量计 |
公称通径 |
15 |
| 工作压力 |
1.6 |
适用介质 |
液体 |
| 工作温度 |
180 |
测量范围 |
10 |
| 精度等级 |
2.5 |
测量精度 |
2.5 |
| 安装形式 |
垂直安装 |
流量范围 |
1-01 |
| 加工定制 |
是 |
重量 |
10 |
| 产地 |
常州 |
厂家 |
鑫旺仪表 |

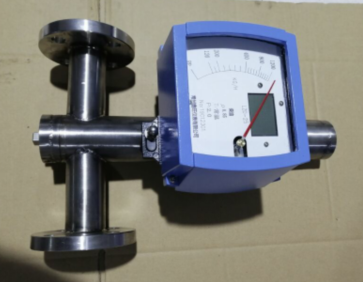

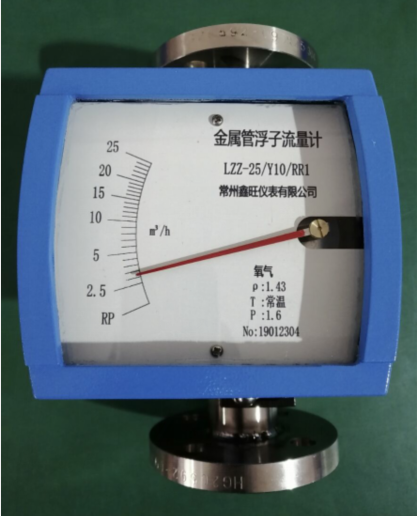

金属管浮子流量计结构筒单、工作可靠、准确度高、适用范围广。广泛应用于国防、化工、石油、冶金、电力、LZZ-15智能型金属管浮子流量计环保、医药等领域的液体、气体流量的测量和控制。
本公司生产的电远传型金属管浮子流量计摒弃了连杆传动的接触传递方式，全部采用自主研发的非接触式以MSP为核心CPU的智能变送器，极大提高了仪表的可靠性，稳定性和精度。LZZ-15智能型金属管浮子流量计
◆材质：304SS、316SS、316LSS、304SS内衬F46、钛、HC等材质
◆连接：法兰连接，采用HG20592-20615～7-2000标准，或GB、ANSl、DIN、JIS等其他标准(用户提出)可以螺纹连接，软管连接，卫生级卡箍连接，也可以根据用户要求的标准或规格定制。
◆型式:垂直,水平,下进侧出、侧进侧出等。
◆供电:+24VDC,AC220V,高能干电池供电
◆输出：二线制4-20mA，(1~5V)输出,上下限开关量报警输出。HART协议
◆防爆：本安ExibIICT3~T6证号为GYB101238 隔爆ExdIIBT3~T6证号为GYB101359X
◆指示型壳体材质:铝合金，防爆铝合金，304SS，316L
技术指标：
◆测量范翻：水（2.5~150000）L/h；空气( 0.07~2000)m3/h（在0.101325 Mpa、20℃）。
◆准确度等级：1.5、2.5级（PTFE）。
◆量程比：10：1（或者特殊5：1）。
◆公称压力：DN15~50≤4．0MPa；DN65~150 ≤1.6MPa。
◆介质温度：-80℃~200℃（内衬F46流量计0℃～80℃）。液体介质粘度：DN15<5mPa?s；
DN25~150≤250mPa?s。
◆输出：4-20mA二线制
纯阻性负载＜680Ω
线性度＜0.5%
温度影响＜5MA/K
◆环境温度:-25℃~55℃。
◆总高度:DN15~DN150(一般均为250mm)。
流量范围见表1
| 口径 | 水(L/h)20℃ 0.101325MPa | 空气(m3/h)20℃ 0.101325MPa | |||
| 压力等 | 通径 | 浮子（CrNi Hc) | 浮子（PTFE Ti) | 浮子（CrNi Hc) | 浮子（PTFE Ti) |
| 4.0MPa | 15 | 1.6-16 |
| 0.05-0.5 | 0.075-0.75 |
| 2.5-25 | 2.5-25 | 0.075-0.75 | 0.12-1.2 | ||
| 4.0-40 | 4.0-40 | 0.12-1.2 | 0.18-1.8 | ||
| 6.0-60 | 6.0-60 | 0.18-1.8 | 0.30-3.0 | ||
| 10-100 | 10-100 | 0.30-3.0 | 0.45-4.5 | ||
| 16-160 | 16-160 | 0.45-4.5 | 0.75-7.5 | ||
| 25-250 | 25-250 | 0.75-7.5 | 1.2-12 | ||
| 40-400 | 40-400 | 1.2-12 | 1.8-18 | ||
| 60-600 | 60-600 | 1.8-18 | 0.75-7.5 | ||
| 20 | 40-400 | 25-250 | 0.75-7.5 | 1.2-12 | |
| 60-600 | 40-400 | 1.2-12 | 1.8-18 | ||
| 100-1000 | 60-600 | 1.8-18 | 3.0-30 | ||
| 25 | 100-1000 | 100-1000 | 3.0-30 | 5.0-50 | |
| 160-1600 | 120-1200 | 5.0-50 | 7.5-75 | ||
| 250-2500 |
|
|
| ||
|
| -2500 |
| 3.0-30 | ||
| 32 | 160-1600 | 120-1200 | 5.0-50 | 5.0-50 | |
| 250-2500 | 160-1600 | 7.5-75 | 7.5-75 | ||
| 400-4000 | 250-2500 | 12-120 |
| ||
| 600-6000 |
|
| 3.0-30 | ||
| 40 | 400-4000 | 100-1000 | 7.5-75 | 5.0-50 | |
| 600-6000 | 160-1600 | 12-120 | 7.5-75 | ||
| 1000-10000 | 250-2500 | 18-180 | 12-120 | ||
| 50 | 600-6000 | 400-4000 | 12-120 | 18-180 | |
| 1000-10000 | 600-6000 | 18-180 | 30-300 | ||
| 1000-10000 | 30-300 |
| |||
| 2000-20000 | 1200-12000 | 37-370 | 18-180 | ||
| 1.6MPa | 65 | 1200-12000 | 600-6000 | 18-180 | 30-300 |
| 1000-10000 | 30-300 | 37-370 | |||
| 2500-25000 | 1200-12000 | 37-370 | 50-500 | ||
| 80 | 2500-25000 | 37-370 | 75-750 | ||
| 4000-40000 | 2500-25000 | 75-750 | 120-1200 | ||
| 100 | 4000-40000 | 2500-25000 | 120-1200 |
| |
| 6000-60000 | 4000-40000 | 180-1800 | 120-1200 | ||
| 125 | 8000-80000 | 4000-40000 | 120-1200 |
| |
| 10000-100000 | 6000-60000 | 180-1800 | 180-1800 | ||
| 150 | 12000-120000 | 6000-60000 | 200-2000 |
| |
|
| 8000-80000 |
|
| ||
如果介质中含有铁或磁性颗粒,就应在流量计入口处安装磁过滤器.磁过滤器中装有螺旋方式排列的磁棒,以限度的减小压力损失,每根磁棒均由聚四氟乙烯(PTFE)或不锈钢包裹，防止被介质腐蚀。
Ⅰ型:法兰连接,高度100mm Ⅱ型:压紧式安装，高度50mm
阻尼器
如果仪器的入口流量(压力)不稳定,对于洁净气体的测量,在测量部件上可以安装一个采用高科技制造的阻尼装置以确保长期稳定可靠地使用。
对于有微小颗粒或灰尘的气体，不适于使用阻尼装置。在这种情况下，为确保正常运行要求入口压力大于仪表压损的5倍。对于DN15口径也可以采用压力调节器(恒流器)来稳定流量。
