| 型号 |
LDE |
连接方式 |
法兰连接 |
| 测量范围 |
0~999 |
电源电压 |
24V |
| 精度等级 |
0.2,0.5 |
防爆等级 |
ExdIIBT4 |
| 公称通径 |
DN20-DN2000 |
工作温度 |
0-120 |
| 工作压力 |
4.0 1.6 1.0 0.6 |
输出方式 |
220v供电,带485通讯 |
| 显示方式 |
现场显示 |
适用介质 |
给排水领域(饮用水,污水,废水) |
| 量程比 |
1:10 |
材质 |
20#碳钢 |
| 加工定制 |
否 |
是否进口 |
否 |
| 外形尺寸 |
500 |
产地 |
江苏 |
| 厂家 |
鑫旺仪表 |
|

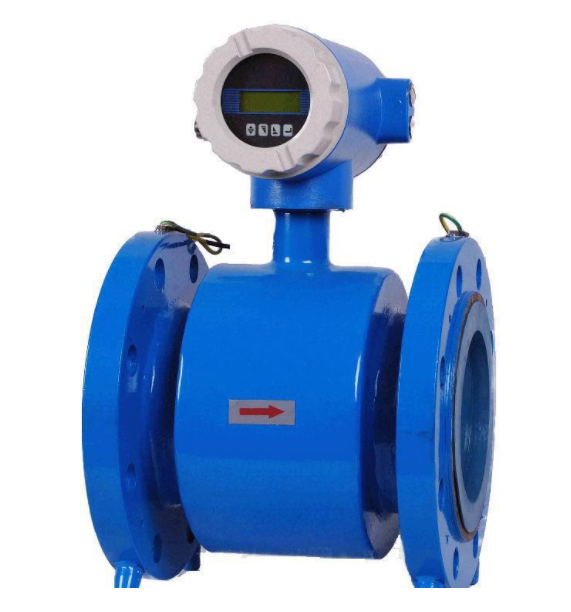

LDE-15电磁流量计 泥浆河水橘子水海水分体式 一体式一、产品原理LDE-电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它集智能化、小型轻量一体化,多功能、高精度、高可靠性为一体的流量仪表产品。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用。电磁流量计是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量图1所示。
二、性能特点1、抗干扰力强,几乎不受外界干扰2、测量不受流体密度、粘度、温度、压力和电导率变化的影响3、测量管内无阻流部件无压损、直管段要求低。4、管道内无可动部件,无阻流部件,测量几乎没有负压压力损失5、具有自检与自诊断功能6、在现场可根据用户实际需求在线修改量程
三、表头功能
1、液晶背光显示2、瞬时流量、累计流量计、显示流量百分比图2所示3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值4、多单位可切换(L、m3、Kg、t/s、min、h)5、485通讯远传读取数据

七、产品选型
| 型号 | 口径 | |||||||
| LDE | 10~2600 | |||||||
| 代号 | 安装形式 | |||||||
| Y | 一体式 | |||||||

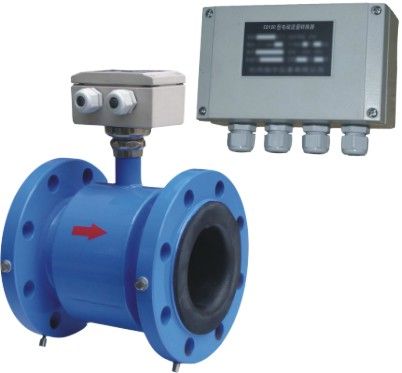

| F | 分体式 | |||||||
| 代号 | 转换器型号 | |||||||
| ZA | 圆形 | |||||||
| ZB | 方形(仅适用于分体式) | |||||||
| 代号 | 供电形式 | |||||||
| AC | (交流)220V AC 50Hz(90~245V AC 50Hz) | |||||||
| DC | (直流)24V DC (20~36V DC) | |||||||
| LD | 锂电池供电(不带信号输出) | |||||||
| 代号 | ||||||||
| I | ||||||||
| f | ||||||||
| Rs | ||||||||
| H | ||||||||
| C | ||||||||
| 介质温度 | ||||||||
| ≤65℃ | ||||||||
| ≤120℃ | ||||||||
| ≤180℃(仅适用于分体式) | ||||||||

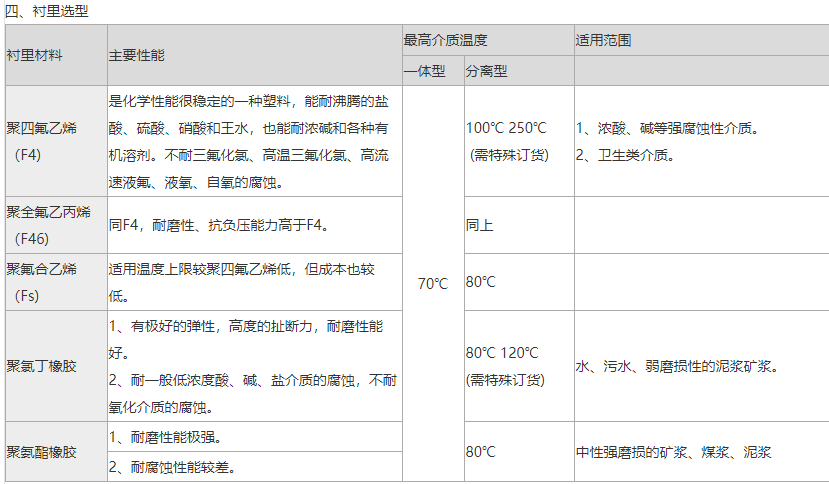

| 代号 | 内衬材质 | |||||||
| NE | 氯丁橡胶(≤65℃) | |||||||
| PVC | 聚(≤70℃) | |||||||
| PU | 聚氨酯 耐磨(≤80℃) | |||||||
| PTFE | 聚四氟乙烯(≤180℃) | |||||||

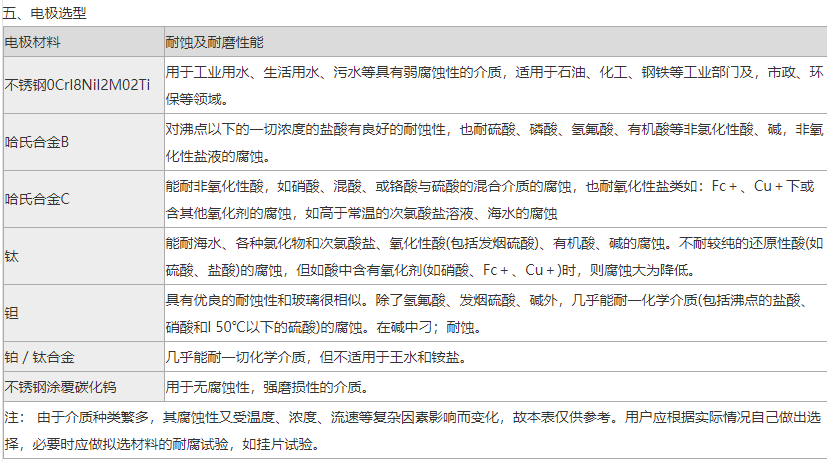

| 代号 | 电极材质 | |||||||
| 316L | 不锈钢 | |||||||
| HC | 哈氏合金C | |||||||
| Ti | 钛 | |||||||
| Ta | 钽 | |||||||
| Pt | 铂 | |||||||
| 温馨提示:流量计选型必备,介质,口径(流量范围)、电极材质、衬里材质、安装要求 | ||||||||
八、电磁流量计优缺点对照表
| 电磁流量计 | ||
| 优点 | 缺点 | |
| 1 | 在测量管内没有可动部件和阻碍流体流动的节流部件,当流体通过流量计时不会引起任何附加的压力损失 | 它只能测量导电介质的液体流量,不能测量非导电介质的流量 |
| 2 | 电磁流量计只需经水标定后,就可用来测量其它导电性液体的流量 | 不能用来测量气体、蒸汽以及含有大量气体的液体 |
| 3 | 其量程比可达20:1,有的甚至可达100:1的量程比。 | 管道内介质必须是满管,不能测量非满管 |
| 4 | 无机械惯性,反应灵敏,可以测量瞬时脉动流量,正反两个方向的流量 | 只能测DN10以上管道,不适用小口径 |
| 5 | 可测量腐蚀性介质、赃污介质及悬浊性液固两相流的流量 | 不能测介质 |
九、安装规范1、应安装在水平管道较低处和垂直向上处,避免安装在管道的点和垂直向下处;2、应安装在管道上上升处;3、在开口排放管道安装,应安装在管道的较低处;4、若管道落差超过5m时,在传感器的下游安装排气阀;5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;6、传感器不能安装在泵的进出口处,应安装在泵的出口处。
十、产品价格
电磁流量计厂家它们报价是不一样的。有高、有格不等, 不同的型号、压力、介质、安装方式等是影响价格的关键因素。比如DN150口径电磁流是计,介质污水、压力1.6MPA、法兰安装价格2800元/台,如果介质是强酸价格又不一样,价格在3650元/台,所以同一型号的参数应以现场参数为准。
