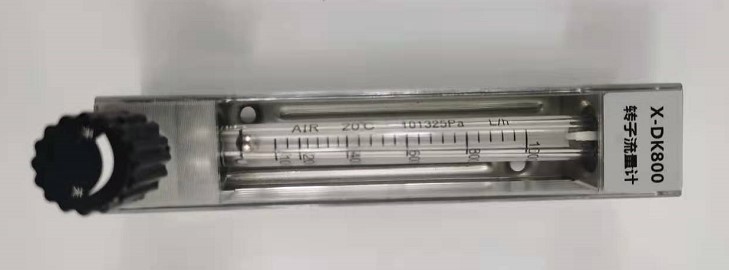

DK800-6F丙烯甲醇 防腐型 玻璃转子流量计 玻璃管浮子流量计

　　一 概述

　　DK800-6F丙烯甲醇 防腐型 玻璃转子流量计 玻璃管浮子流量计 是一款用来测量封闭式管道中单相非脉动流体（液体或气体）流量的过程检测型仪表。其采用先进工艺制作制造，结构轻巧，外形美观，最主要的是性价比高，安装简单，维修方便，可以方便快捷的更换锥管和浮子。

　　此款转子流量计适用于各行业的微小流量检测，如化工，石油，轻工，造纸，食品及科研等部门，亦可为用户专门配套使用。DK玻璃转子流量计可为客户提供普通型，防腐型，面板型，报警型及多种连接方式（如卡套，气动，法兰连接等）。

　　二 工作原理

　　XD-DK800玻璃转子流量计是一种变面积流量计，它主要是由一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成。当流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A是浮子上升，由于锥管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的升力随之下降。当升力S与浮子A之和等于浮子自身重力G时，浮子处于平衡状态，稳定在某一高度上，该高度位置就代表流量计的流量值，因为流经流量计的流量与浮子上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，所以浮子的高度位置可作为流量亮度。如（图一）

　　三 DK800类型

　　基本型 面板型

　　报警型 法兰连接型

　　注：进出口形式可选择：宝塔型，卡套型，气动型，快接型等。法兰连接型提供法兰通径，请在订货时注明。

　　四 型号规格及技术参数

　　五 接触测量流体的零部件材质

　　六 安装与使用

　　安装

　　1. 流量计应垂直安装（流量计中心线和铅垂线的夹角不超过5°），对于新装管路在安装流量计之前应将管道冲洗干净。被测流体从流量计下端进，上端出。

　　2. 被测流体中不可混油大颗粒污物，否则会使浮子卡住或堵塞流量计通路，影响流量计正常工作，如被测流体含有较大颗粒或肮脏，应根据需要在流量计上游安装过滤器。

　　3. 进入流量计时被测流体压力须稳定。如被测流体的流量为脉动流，会造成浮子波动，不能正常测量，流量计上游应设置适当尺寸的缓冲器或定值器。

　　使用

　　1. 流量计使用时，应缓慢开启调节阀，防止浮子突然向上冲击，损坏玻璃锥管。

　　2. 浮子的读数位置为球浮子顶部。

　　3. 使用时应避免被测流体温度急骤变化。

　　4. 使用中的流量计，如发现有渗漏，应拧紧进出口接嘴、针型阀的压螺帽和玻璃锥管下端的顶紧环（从又向左即顺时针）。若上述方法不行，一般是密封圈失效，应更换。

　　5. 如锥管和浮子玷污，应及时清洗。

　　6. 定期检查流量计误差。一旦超出规定的允差应调换浮子和玻璃锥管或重新标定。

　　7. 被测流体和状态（温度、压力）与流量计分度不一致时，必须对示值按使用时的流体和状态进行修正。

　　8. 一般流体测量选用DK800-（）型，有腐蚀性流体的测量选用DK800-（）F型。

　　七 选型须知
