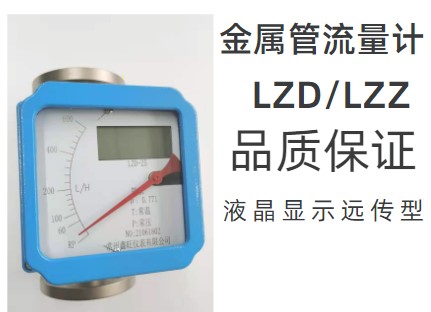

指针显示金属管浮子流量计

店内推荐

产品分类

联系我们

联系人：刘经理

邮箱：

电话：15295150668

地址：江苏常州市新北区东港二路杨园工业园区26号6栋6-1

产品详情

品牌	鑫旺	型号	LZZ
连接方式	法兰	测量范围	10-100L/MIN
电源电压	24VDC	精度等级	2.5、1.5
防护等级	IP65	公称通径	流量10-100L/MIN
工作温度	-40℃~+350℃	工作压力	0.2-0.7
输出方式	4-20mA电流输出	显示方式	远传显示
适用介质	强酸、强碱、氧化剂、有机溶剂、腐蚀性气体、液体、硝酸、硫酸、盐酸、丙酮	材质	304不锈钢
加工定制	是	是否进口	否
外形尺寸	250	产地	江苏
厂家	鑫旺仪表

金属管浮子流量计概述

标准型LZ系列金属管浮子流量计由一个测量管和一个就地指示器组成。就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。

　　本流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积，随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。

　　在M6、M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上；在M7指示器中，随动磁铁的转动通过一个凸轮板使指针线性的指示流量值的大小。

特点

M7、M9指示器

◆ M7指示器 A、就地指示器,通过凸轮板修正线性的指示流量。 B、采用型的ESK型信号变送器，可兼有HART协议通讯功能。 C、可在就地流量指示型仪表内选择安装：

　　◇ 带(4～20)mA线性输出的5W1角位移信号变送器；

　　◇ 带(4～20)mA非线性输出无滞后的ESK型信号变送器；

　　◇ 上、下限报警开关。

◆ M9指示器 A、在指示器中采用一对耦合磁钢完成流量指示和电信号转换。 B、采用型的ESK型信号变送器，可兼有HART协议通讯功能。 C、可在就地流量指示型仪表内选择安装：

　　◇ 带(4～20)mA非线性输出并无滞后的ESK型信号变送器；

　　◇ 上、下限报警开关。

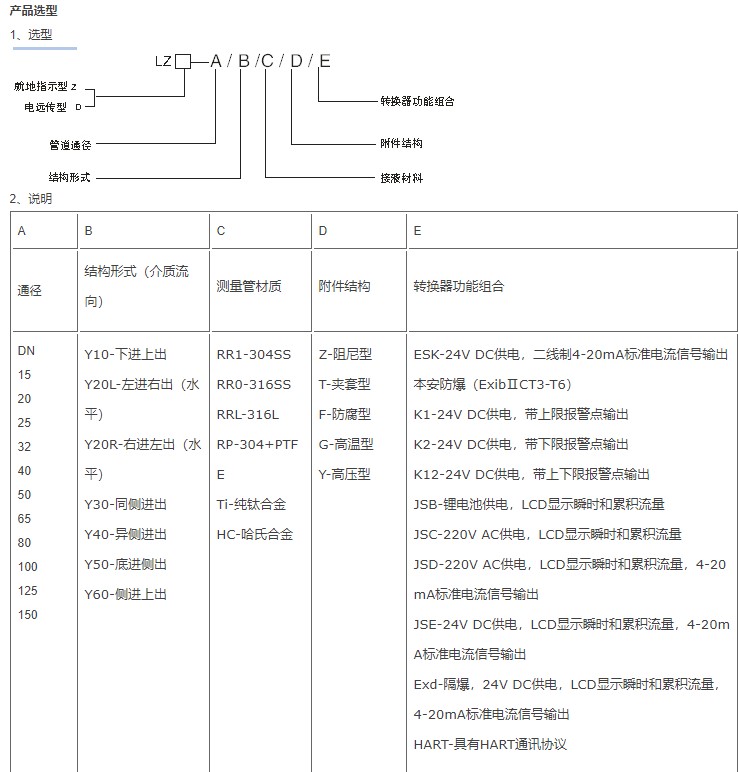

产品选型编码
