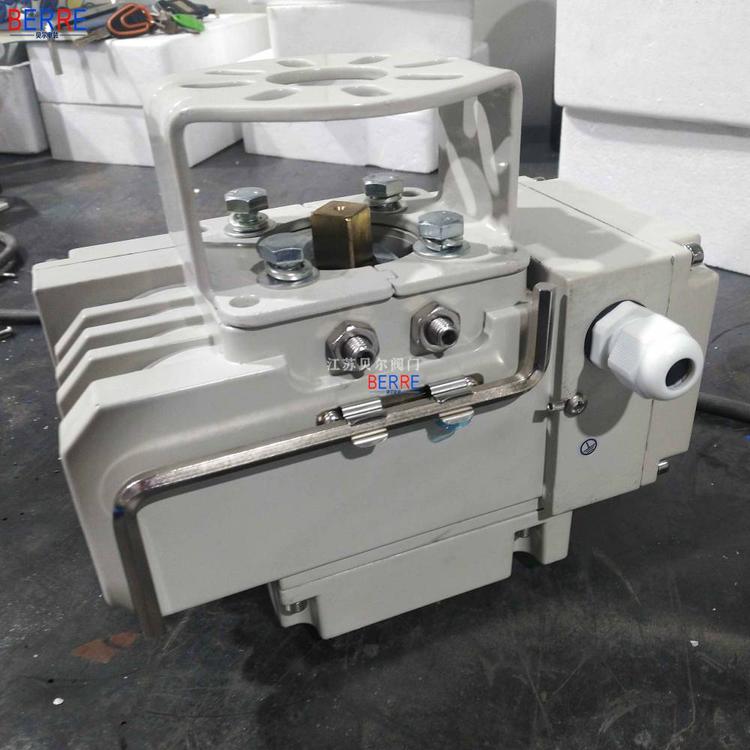

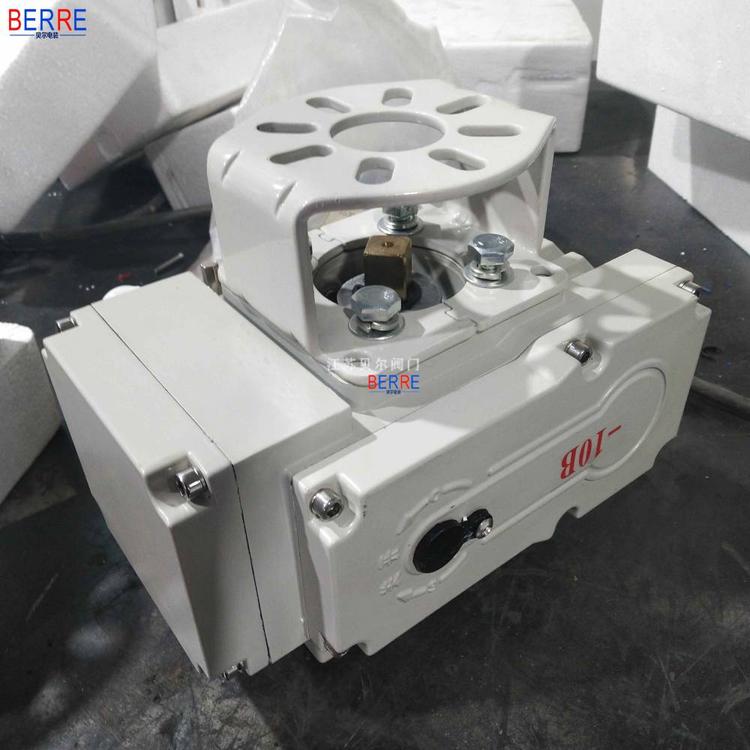

贝尔阀门 蝶阀用角行程电动执行机构 BR-25S

　　BR-25S蝶阀用角行程电动执行机构适用于部分回转类阀门（如蝶阀、球阀和风门挡板等），采用进口电子部分元件,铝合金压铸件外壳，精细流畅，体积小重量轻、免维护、性强等优良性能，可在狭窄地方使用。产品应用于楼宇自动化、水利、造纸、电力、化工等自动化控制系统。

　　工作电压：DC24V，DC220V，AC24V，AC110V，AC220V，AC380V

　　输出扭矩：50NM，100NM，200NM，400NM，600NM，1000NM，2000NM，

　　可配蝶阀：口径DN25-DN700可配球阀：口径DN15-DN300

　　BR-25S蝶阀用角行程电动执行机构特点：

　　1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有

　　2、体积小巧：体积仅相当于同类产品的35%左右

　　3、轻便宜人：重量仅相当于同类产品的30%左右

　　4 轴承牙口电气元件等关键零部件采用进口产品

　　5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰

　　6 蜗轮输出轴一体化特殊锕合金锻造、强度高、性好

　　7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高

　　8 小型电动执行器通过1500V耐压检测，F级绝缘电机，安全有保障

　　9、配套简单：小型电动执行器采用单相电源、外接线路特别简单，也可做380V、直流电源

　　10、使用方便：免加油、免点检、防水防锈、任意角度安装

　　11、保护装置：双重限位、过热保护、过载保护（选装）

　　12、多种速度：小型电动执行器全行程时间5秒、10秒、15秒、30秒、60秒、100秒等

　　13、防腐防锈：支架、联轴器、螺钉均采用不锈钢

　　BR-25S蝶阀用角行程电动执行机构使用前的检查：

　　1、绝缘检查

　　1）位置发送器中的电源变压器一、二次侧线圈及对机壳的绝缘电阻应≥200MΩ。

　　2)单相电机线圈间及对外壳的绝缘电阻应≥200MΩ。

　　3)信号回路端子对外壳的绝缘电阻应≥20MΩ。

　　4)供电回路端子对信号回路的端子绝缘电阻应≥50MΩ。

　　2、检查各紧固件应无松动现象，如有松动务必用旋具拧紧。

　　3、可动零部件检查

　　手轮及电动机后罩上的手柄（以下简称电动机手柄），在“手动”一“电动”位置切换灵活，在规定位置上能可靠定位，在“电动”位置手轮空转灵活。检查完毕，务必将手轮及电动机手柄复位到“电动”。

　　4、接插件检查

　　各插头插座应安装牢固，接触牢靠，卸下插头检查各接触件应无锈蚀、变形等影响接触的缺陷。

　　5、减速箱内润滑油检查

　　减速箱内应加入清洁的润滑油，油位不得低于油标下限，否则应从吊环孔注人润滑油。

　　6、电动执行机构铭牌标识的各项内容符合系统及阀门正常工作的需要。

　　7、电源的相线、中线不能接错，接地必须牢固可靠。
