矿车30mm连接圆环链规格图 材料车三环链

　　矿车30mm连接圆环链规格图材料车三环链

　　30mm连接圆环链，30mm三环链，矿车连接圆环链，矿车三环链规格

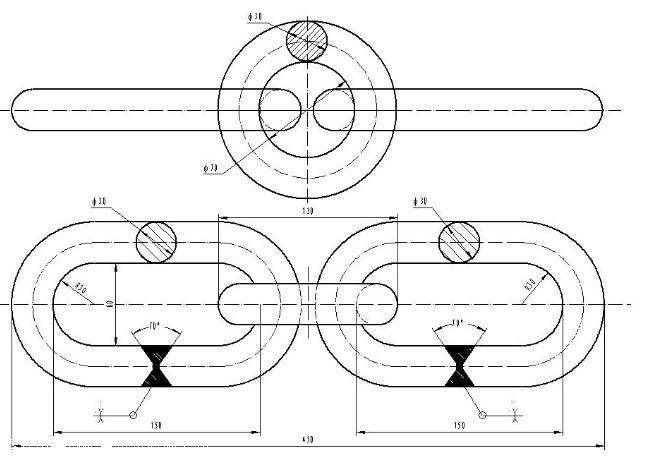

　　一、30mm连接圆环链规格图：

　　二、30mm连接圆环链锻造过程：

　　1、镦粗、拔方、压扁、压初型、锻闷端环、大双刃剁中环、小双刃剁边环、点冲冲孔、冲边残料、分开链环；

　　2、中、端环余料，检查飞边去毛刺；

　　3、锻闷端半环，去内外环飞边毛刺；

　　4、锻闷全端环，去内外飞边，检查去毛刺；

　　5、锻闷中间环，去内外飞边，检查去毛刺；

　　6、精锻三环，去各环内毛边，去各环外飞边，检查去毛刺；

　　7、检验、浸漆。

　　三、30mm连接圆环链锻材质说明：

　　30mm连接圆环链采用45#碳素结构钢制作，钢材应为全镇静钢，其化学成份应符合GB/T699规定，圆环采用模锻，必须进行热顶锻试验，试验方法和结果符合GB/T233的规定;长环应选用热压棒材。

　　四、30mm连接圆环链的尺寸偏差应如下定:

　　1直径φ30+1/-0.5节距+5/-5内宽+2/-2

　　2圆环锻造表面应光洁，不允许过烧，无裂纹，毛边高度不大于1mm,重皮及伤痕磨平后的凹下深度应不大于1mm,错模 量应不大于1mm;长环焊接处的直径不小于棒料的直径，也应不大于实际棒料直径的115%，焊缝应在链环的直线部分，焊接表面应光洁，焊口处不允许有气孔、夹渣、裂纹等缺陷。

　　泰安宇成生产矿车30mm连接圆环链所用材料都有生产厂的合格证明书，并在每批次生产前进行化验，材质合格后方可安排批量生产。
