　　YGZ90凿岩机 YGZ90导轨式独立回转凿岩机 YGZ70凿岩机

　　鸿奕圆盘式YGZ90凿岩机品质观念把握好，成品出货不苦恼，YGZ90型导轨式独立回转凿岩机结实耐用，鸿奕在提高YGZ90 YGZ70凿岩机质量上下工夫，急用户所急，想用户所想，惟以求真的态度作塌实的工夫。

　　一、鸿奕圆盘式YGZ90凿岩机结构特点：

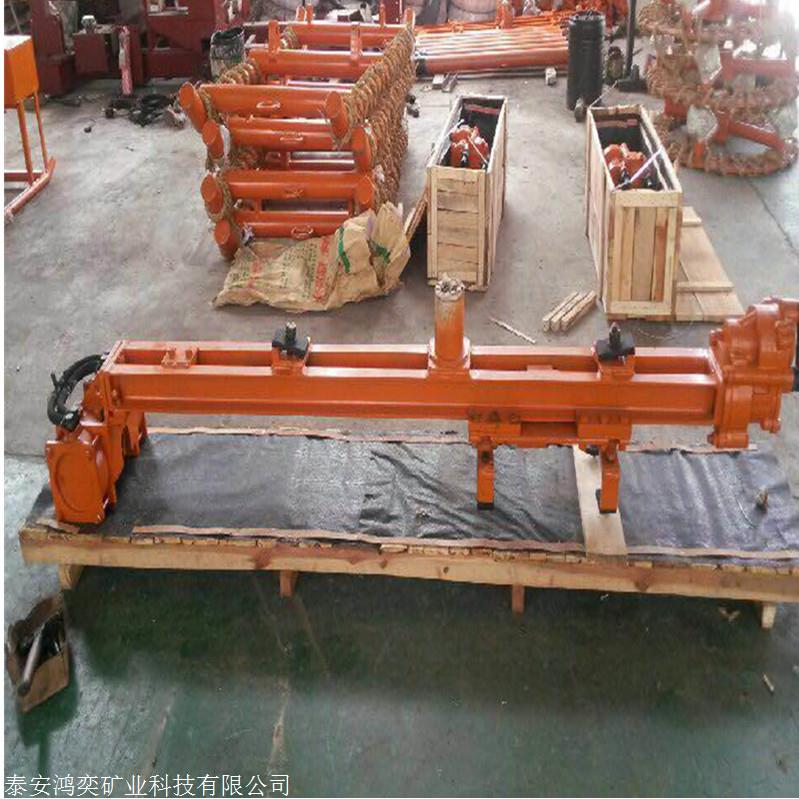

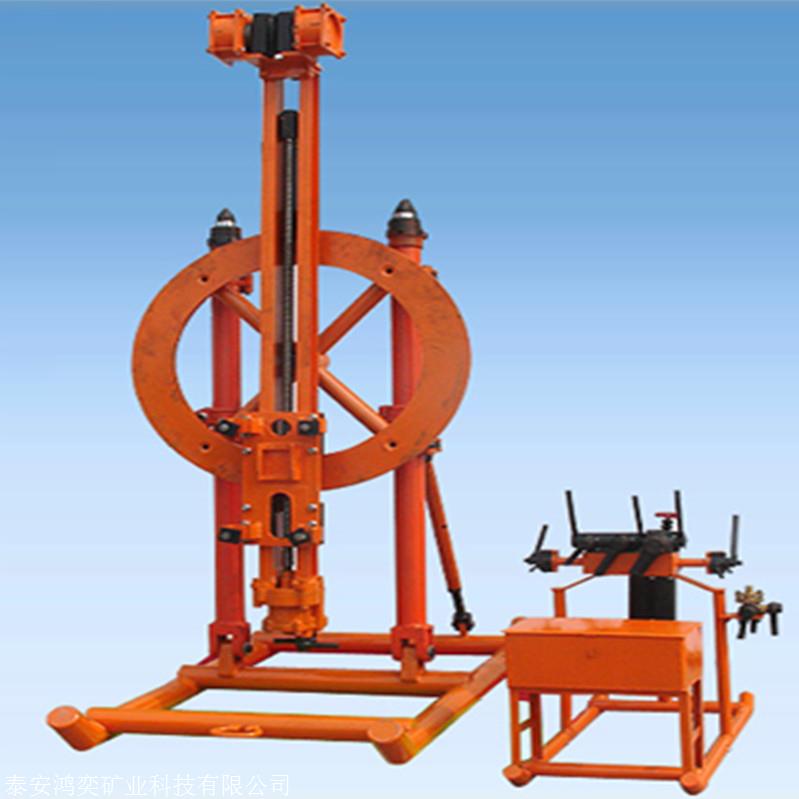

　　YGZ90型导轨式独立回转凿岩机结构简单，拆运方便，工作安全可靠，效率高． 整个钻架由钻架结合部，推进器结合部和操作台结合部三个组件组成，钻架结合部主要包括气顶、圆盘和底撬三个部件。推进器结合部由掐钎器、导轨、滑座和推进马达四个部件。操纵台结合部包括操纵阀和油雾器等主要部件。

　　二、鸿奕圆盘式YGZ90凿岩机使用介绍：

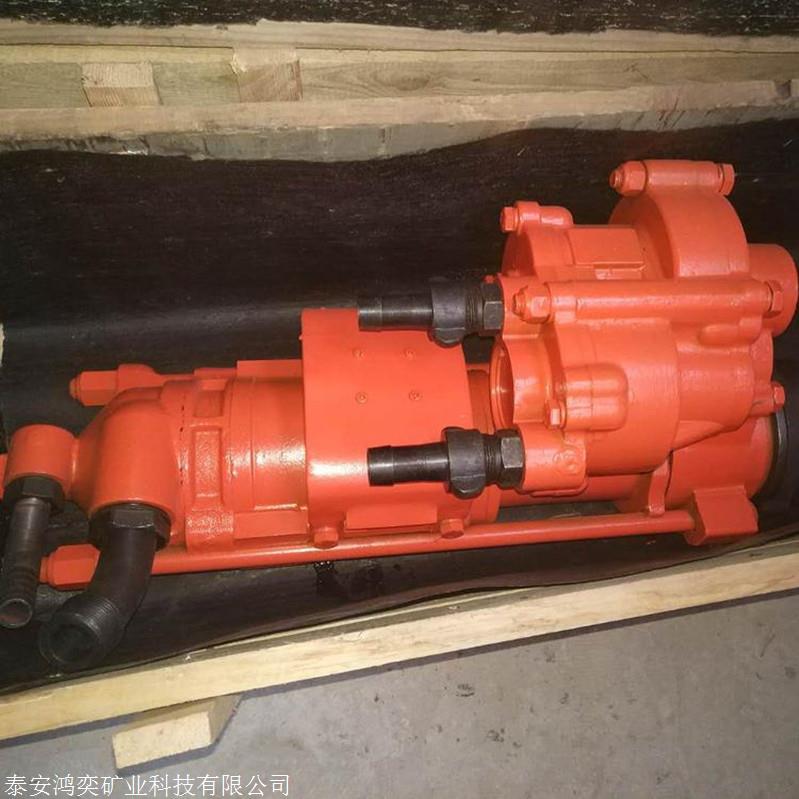

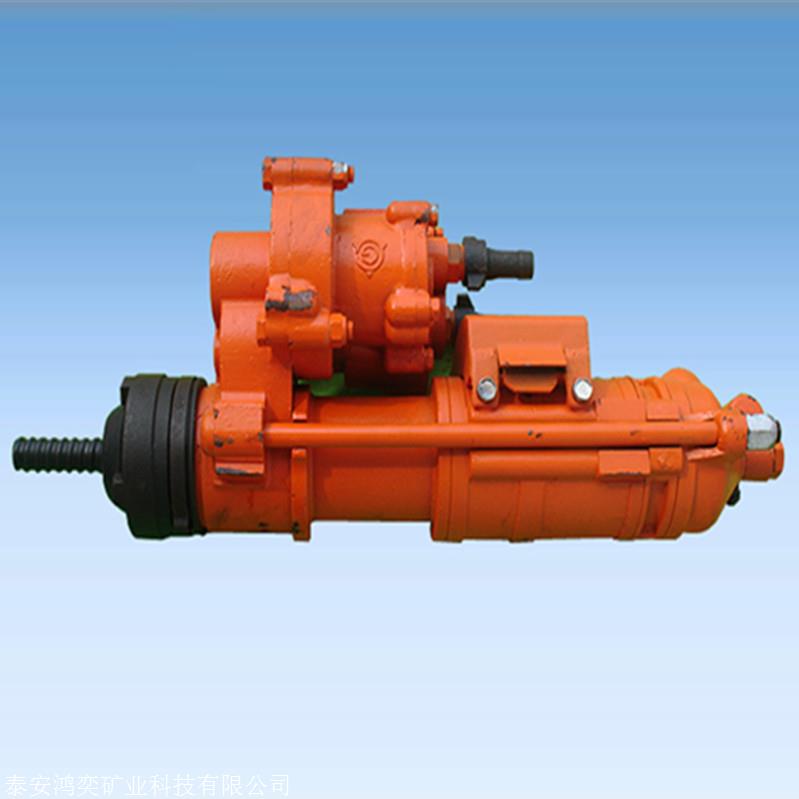

　　YGZ90型导轨式独立回转凿岩机采用冲击与转钎与各自独立的结构冲击能与钎杆转速可根据矿岩条件分别调节。冲击部分采用无伐配气，能较好地利用压缩空气的膨胀作功。转钎部分采用齿轮减速带动钎杆回转。齿轮式气马达布置在凿岩机的上部，以缩短凿岩机的总长度。因此更适用于在井下狭窄的采矿场作业。

　　YGZ90型导轨式独立回转凿岩机是以压缩空气为动力的中深孔凿岩机具．与CTC14.2型双机采矿钻车或TJ25型圆盘式钻架配套。以压缩空气为动力的中深孔凿岩设备。

　　三、鸿奕圆盘式YGZ90凿岩机技术参数介绍：

　　钻孔直径: 50-80mm

　　钻头：￠50mm、￠55mm、￠60mm、￠65mm、￠70mm

　　凿岩冲击频率: 34HZ

　　转钎扭矩: 140Nm

　　凿岩耗气量: 225L/S

　　工作水压： 0.4Mpa

　　缸径: 125mm

　　活塞行程: 98mm

　　工作气压：0.63Mpa 225J

　　冲击能: 225J

　　外形尺寸: 876×355×303mm 钻架1725*1000*2040

　　气管内径：冲击部分38mm

　　转钎水管内径25mm

　　水管内径：19mm

　　钻杆尺寸： 32×1100mm和32×800mm

　　钎尾规格: 38×97mm

　　机重: 95kg 钻架480 操纵台120

　　YGZ90型导轨式独立回转凿岩机主要用于井下采矿场接杆钻凿上向扇型或环型中深孔的石方工程。特别适用于井下工作地点变动频繁，运输条件较差且不宜采用凿岩钻车和TJ25钻架的巷道。巷道断面为2.5*2.5m到3m*3m钻孔直径50－80cm，有效孔深30m。采用直径65mm的十字型合金钎头在F12-14级矿岩中，平均纯凿岩速度可达680mm/分。

　　5S不是“全员参加”，而是“全员实行”， 工作是要“做好”而不是“做了”，鸿奕矿业YGZ90型导轨式独立回转凿岩机不接受不合格品，不制造不合格品，不交付不合格品，鸿奕圆盘式YGZ90凿岩机省力又简便耐用才是王道。山东鸿奕期待您的垂询与合作！
