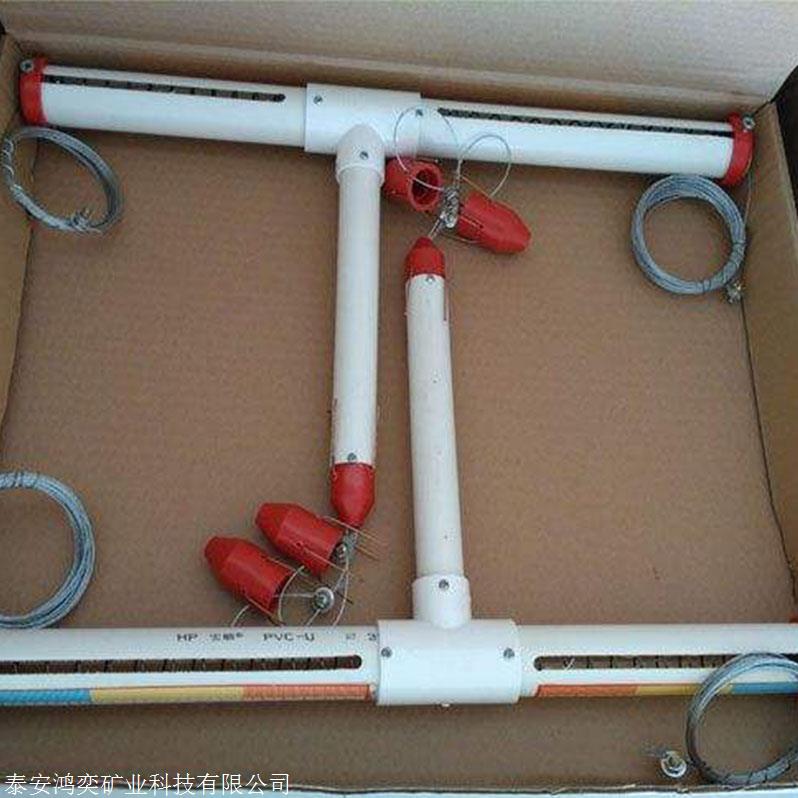

LBY顶板离层仪的使用 平行式顶板离层仪型号

　　LBY顶板离层仪，平行式顶板离层仪，机械式顶板仪

　　我们热爱工作，生产好LBY顶板离层仪，不计较个人得失。LBY顶板离层仪不断超越质量，平行式顶板离层仪是常用的产品，有大量，发货快，欢迎咨询。

　　LBY顶板离层仪,质量不光由生产者决定，更应由顾客决定,LBY-2顶板动态离层仪产业竞争靠

　　LBY顶板离层仪又称位移检测仪是通过固定杆转动安装于所述托盘上,形成一个整体结构.

　　包括有两根所述固定杆,两根固定杆的一端固定连接于所述托盘,两根固定杆的另一端连接于穿过所述滑轮的轴孔的转轴.

　　所述滑轮表面设置有指针和刻度盘,通过读取所述指针在所述刻度盘上所指示刻度的变化量来检测所述滑轮的转动量.

　　两个固定锚头分别固定于关键岩层位置和关键岩层下方软岩位置.

　　所述托盘通过固定锚头固定在巷道表面.

　　LBY顶板离层仪安装步骤：

　　a）用Φ28mm钻头在顶板上打孔至预定深度。

　　b）用端部带槽的安装杆将上部锚固器1推至钻孔上端，轻拉一下细钢丝绳，确认锚固器已锚住。

　　c）用端部带槽的安装杆将中部锚固器2推至钻孔中预定监测位置，轻拉一下细钢丝绳确认锚固器已锚住。

　　e）将套管组件插入钻孔中，确保两个刻度指示环移动通畅，不受任何卡阻，并确认孔口套管组件固定在钻孔中（注：将孔口套管组件推入钻孔的同时，需将细钢丝绳从刻度管端向外拉）。

　　f）将刻度指示环与其相连的细钢丝绳卡住，确认指示环不受卡阻，截去多余的细钢丝绳，用f相同办法安装好另外两点。

　　LBY顶板离层仪监测原理

　　深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。
