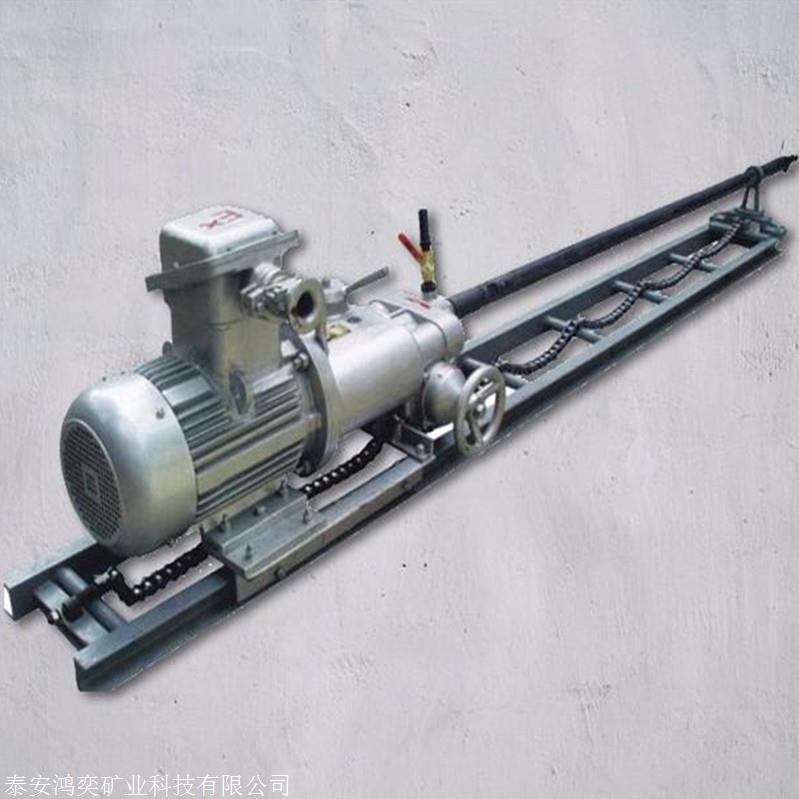

5.5KW-KHYD140煤矿用岩石电钻自推快退 7.5KW-KHYD155岩石电钻湿式钻孔
一、KHYD140煤矿用岩石电钻操作说明：
1.需要钻架配合，可水平向前，倾斜向下钻孔。
2. KHYD140煤矿用岩石电钻、KHYD155岩石电钻采用湿式钻孔水排粉，可改善劳动条件和延长钻头寿命，也可用螺旋叶片钻杆干式排粉。
3.在作业中，只需操纵手柄，主机可自动前进和后退。
二、KHYD140煤矿用岩石电钻结构：
KHYD140煤矿用岩石电钻、KHYD155岩石电钻有电动机、减速箱和跑道等机构组成，电动机和减速箱连成一体成为主机，通过链轮、链条在跑道上进行工作。电动机系三相交流电鼠笼型自扇风冷式异步电动机。减速箱有三根输出轴，一根带动钻杆旋转，另外是对称的二根蜗杆轴，通过单头左旋蜗杆蜗轮系统和双面摩擦离合器使主机在跑道上慢速前进，通过双头右旋蜗杆蜗轮系统及双面摩擦离合器使主机在跑道上快速退回。
三、KHYD140煤矿用岩石电钻、KHYD155岩石电钻技术参数表：
| 技术参数
|
KHYD40
|
KHYD75
|
KHYD140
|
KHYD150
|
|
额定功率Kw
|
2
|
3
|
5.5
|
7.5
|
|
额定电压V
|
127/380/660
|
380/660
|
380/660
|
380/660
|
|
额定频率Hz
|
50
|
50
|
50
|
50
|
|
额定电流A
|
4.5
|
6.8
|
11.6
|
15.4
|
|
额定转速r/min
|
2814
|
1420
|
1440
|
1440
|
|
电动机相数
|
3
|
3
|
3
|
3
|
|
额定工作制
|
连续S1
|
连续S1
|
连续S1
|
连续S1
|
|
绝缘等级
|
F
|
F
|
F
|
F
|
|
主轴额定转r/min
|
240
|
240
|
240
|
240
|
|
钻孔直径mm
|
Φ42(岩石) Φ45-60(煤层)
|
Φ42(岩石) Φ45-80(煤层)
|
Φ42-Φ80(岩石) Φ80-Φ100(煤层)
|
Φ42-Φ80(岩石) Φ80-Φ120(煤层)
|
|
钻孔深度m
|
5m(岩石) 20-60m(煤层)
|
8m(岩石) 30-80m(煤层)
|
10m(岩石) 30-80m(煤层)
|
15(岩石) 40-100m(煤层)
|
|
主机外形尺寸（长×宽×高）mm
|
570×360×300
|
720×376×436
|
1080×460×540
|
1080×460×540
|
|
钻机重量（不含跑道钻杆钻架等）kg
|
42
|
85
|
140
|
155
|
|
配套电缆
|
GB1170-74(矿用软橡套电缆) U型3*4+1*4
| |||
KHYD140煤矿用岩石电钻(以下简称岩石电钻)，具有结构合理、移动方便、易操作、安全可靠等特点。适用于有（甲烷）或煤尘的矿井实施钻孔及探水等作用，也可用于其他矿山或岩土工程钻孔用。
KHYD155岩石电钻过载能力强，可减少部分卡钻或钻透，夹矸成孔率高。
KHYD140煤矿用岩石电钻需有钻架配合，可水平向前或倾斜向上等任意方向钻孔。
为了延长钻头的使用寿命及改善操作者的劳动条件，采用水排粉即湿式钻孔，在钻孔作业中，只需操纵手轮，KHYD155岩石电钻就可自行推进和快速退架。
