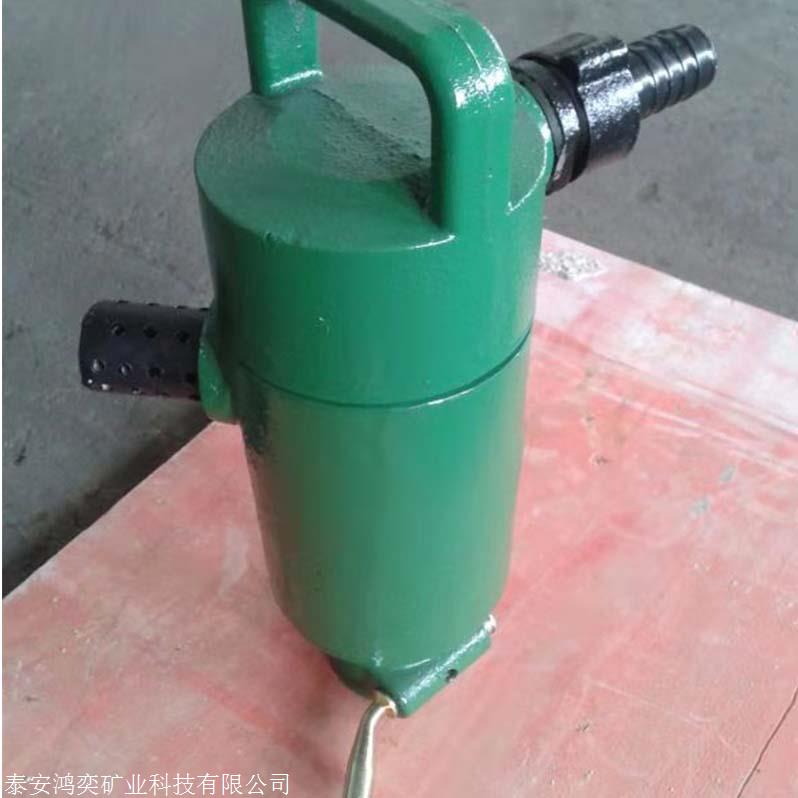

鸿奕FRZ50风动振动器振幅大 2020款矿用风动振动棒

　　FRZ50风动振动器，矿用风动振动棒，气动式振动器

　　提供FRZ-50风动振动器产品服务，树立FRZ-50风动振动器产品品质意识。客户要求矿用风动振动棒标准之上，让您满意。

　　FRZ-50风动振动器产品特点:

　　矿用风动振动棒以压缩空气为气源,叶片式气马达为动力,具有振幅大、频率高、重量轻、结构合理、维修使用方便等优点。适用于瓦斯与煤尘的煤矿井下及其矿井“套边”水泥捣固工程,使用安全可靠,是建井可以选择]振动器。

　　FRZ-50风动振动器是以压缩空气为气源，叶片式气马达为动力的风动振荡器，软轴传动，具有振幅大、频率高、重量轻、结构合理、操作安全、维修运用方便等优点。不受电源、湿润等条件约束，广泛适用于有压缩空气气源的修建工程的施工中，为各种干硬性和塑性混凝土捣实作业，风动振荡器在含有瓦斯与煤尘的煤矿井下及其矿井“套边”水泥捣固工程尤为适用，运用安全可靠

　　FRZ-50风动振动器参数：

　　振动棒直径

　　45 (mm)

　　振动器直径

　　50 毫米

　　FRZ-50风动振动器总长度

　　6000毫米

　　动力

　　叶片式气动马达

　　额定转速

　　3000转/分

　　风动振动器用气压

　　4～5公斤/平方厘米

　　耗气量

　　1.5立方米/每分钟进风

　　矿用风动振动棒进风管内径

　　25 毫米

　　振动频率（空气中）

　　3000次/每分钟

　　下部振幅（空气中）

　　>10毫米

　　总重量

　　约27.5公斤

　　软轴直径

　　13mm

　　软管直径

　　36mm

　　软管长

　　3961mm

　　FRZ-50风动振动器马达部分：由转子、气缸、上、下端盖、轴承等组成。

　　1、本风动马达采用予进气侧吹式，压缩空气由气缸主风道进入气缸，推动叶片，驱动转子运转作功。

　　2、气缸主风道上有8只￠6的进风孔，排气采用32个￠5的排气孔相互交错，从而使叶片磨损均匀。

　　3、矿用风动振动棒为相对增加叶片宽度，延长使用寿命，转子上四条径向等分槽铣成R75的 圆弧槽，槽内配有叶片。

　　4、矿用风动振动棒风动马达上、下端盖内分别安装203、305单列向心球轴承各一只，以承受轴向扭力。下端盖处有一只J型骨架密封圈，防止风动马达内压缩空气下窜，从而有效地保证风动马达传动工作的可靠性和稳定性及使用寿命。
