APCUPS电源SURT20000UXI-CH机架式20KVA监控机房应急电源

　　针对APC UPS电源 SURT20000UXI CH（20KVA机架式）的监控与机房应急电源方案，以下是建议：

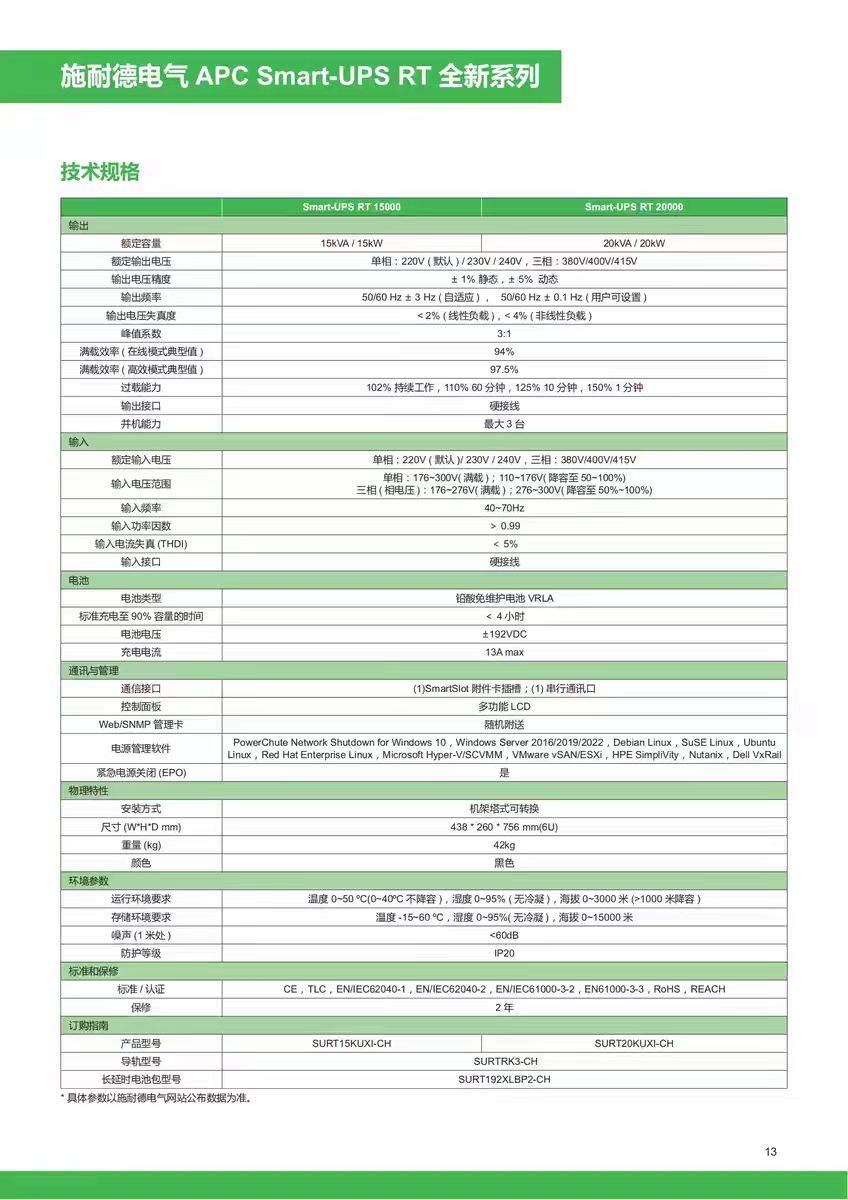

　　一、产品关键参数

　　1. 容量：20kVA/20kW（双变换在线式，适合关键负载）

　　2. 输入/输出：

　　输入电压：380/400/415V 三相

　　输出电压：220/230/240V 三相（可调）

　　3. 电池配置：外接电池组（需根据后备时间选配电池柜）

　　4. 效率：>96%（双变换模式），ECO模式可达99%

　　5. 尺寸：标准机架式（高度约12U，需确认机柜深度）

　　二、监控方案

　　1. 本地监控：

　　LCD面板：实时显示电压、负载、电池状态、故障代码。

　　干接点接口：连接声光或继电器输出。

　　2. 网络监控：

　　APC SmartSlot卡：选配Network Management Card 2 (NMC2)，支持SNMP、Telnet/SSH、Web界面。

　　软件集成：通过PowerChute Business Edition（PCBE）实现自动关机、事件日志、邮件/SMS告警。

　　3. 集中管理：

　　APC StruxureWare：适用于多台UPS的集中监控，支持拓扑映射和能效分析。

　　第三方平台：兼容Modbus、SNMP协议，可接入Zabbix、Nagios等IT运维系统。

　　三、电池与后备时间配置

　　1. 电池选型：

　　默认支持12V电池组，需计算所需后备时间。

　　示例：20kW负载需约16节12V 100Ah电池（每组32节，2串16并）支持30分钟。

　　2. 电池管理：

　　定期充放电测试（通过PCBE设置）。

　　温度补偿充电（延长电池寿命）。

　　四、机房部署要点

　　1. 安装：

　　确保机柜承重（满载电池柜可能超500kg）。

　　预留散热空间（前后至少50cm，环境温度<25°C）。

　　2. 冗余设计：

　　可并联多台UPS（需APC Symmetra LX架构或Sync卡支持）。

　　3. 应急响应：

　　配置自动旁路模式（故障时无缝切换至市电）。

　　柴油发电机兼容性：需确认发电机波形稳定性（THD<5%）。

　　五、维护与故障处理

　　1. 定期检查：

　　风扇、电容状态（建议每6个月巡检）。

　　电池电压/内阻（每3个月检测）。

　　2. 常见告警：

　　F02：电池低压 → 检查电池连接或更换。

　　F11：过载 → 减少负载或升级容量。

　　3. 固件升级：通过APC获取固件，提升兼容性。

　　如需进一步定制方案（如具体电池计算、网络拓扑），请提供机房负载详情及预期后备时间。
