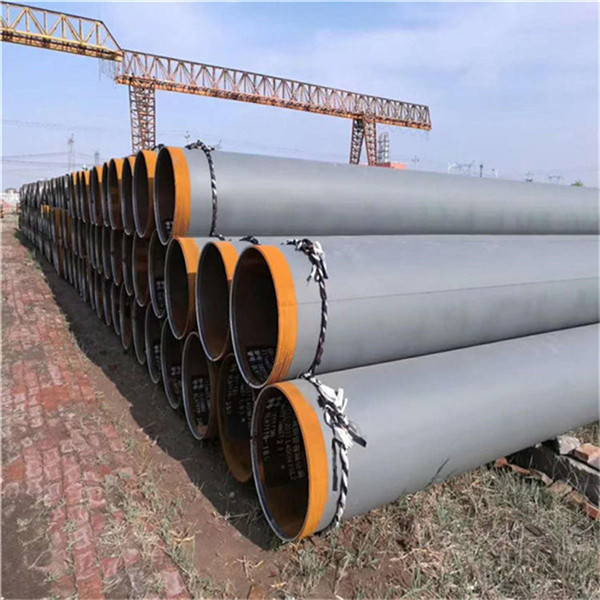

饮水内外防腐钢管 IPN8710防腐钢管 环氧煤沥青防腐螺旋钢管厂家

　　IPN8710饮水无毒管道防腐钢管概述：供水管线内腐蚀介质种类较多，有酸、碱、盐、氧化剂及水蒸气等，涂料必须具有化学惰性、耐酸碱盐腐蚀，涂膜应结构致密，防水渗透性好，附着力强、坚韧丰满.IPN8710底漆：由聚氨脂聚乙烯、改性环氧树脂、无毒防锈颜填料、助剂等组成，常温固化形成互穿网络，涂膜结构致密，耐酸、碱、盐，防锈性能优异，附着力强。

　　IPN8710系列防腐涂料施工工艺：

　　1、带锈防腐机理：IPN的两组单体按比例混合时，立即发生反应，开始时混合物黏度很小，其渗透速度快，可直接渗透至钢铁表面，并把锈体从钢铁表面分离，进而包围，随着反应时间的增长，混合物逐渐固化形成IPN网结膜，附着在钢铁表面，拒绝了锈蚀的进行。

　　2、防腐件的预处理消除防腐件表面的油污、尘土、焊渣、氧化皮及疏松的锈蚀物，防腐件表面保持干燥，无污迹。

　　3、涂料调制准备涂料应预计好用量，按比例混合，充分搅拌后，在规定时间内用完.

　　4、喷涂防腐件喷涂不宜少于三道，按防腐等级分为三种情况：（1）普通防腐施工：先涂二层底漆（无色），然后在刷二道面漆。（2）加强防腐施工：先涂一层底漆（无色），然后缠一层脱脂玻璃纤维布，同时刷一道面漆，喷涂第二道面漆。（3）重加强防腐施工：先涂一层底漆（无色），然后缠一层脱脂玻璃纤维布，同时刷一道面漆，然后缠一层脱脂玻璃纤维布，同时刷一道面漆，zui后喷涂第三道面漆。以上各种防腐等级的施工均可采用机械喷涂或人工涂刷。

　　IPN8710互穿网络重防腐涂料为双组份涂料，甲组基料：树脂、引发剂；乙组基料：活性单体、催化剂。甲组与乙组等当量混合时，三种网络在分子水平上进行互穿，形成互穿聚合物网络（IPN）结构，产生协同效应，该涂料形成网络具有：附着力强、柔韧性好、耐酸、碱、盐等腐蚀介质。进一步提高了涂层的韧性、强度、附着力、kang渗透性以及化学惰性，使涂膜具有更好的性能，通过形成IPN来改进高聚物的性能，是一种新型的高聚物共混技术。??IPN8710互穿网络涂料自我国1987年投产以来，采用不同的树脂、颜填料进行技术改进，以抵御不同的腐蚀介质，先后开发了输水管防腐涂料、化工大气防腐涂料、煤气柜、管防腐涂料、贮油罐、输油管防腐涂料等专用涂料，该系列涂料的综合性能如下：1、表面处理简单；2、防腐性能优异；3、性能价格比合理。

　　管道外防腐；环氧煤沥青防腐蚀涂料由环氧与煤沥青两种主要成分组成，是甲（环氧）乙（固化剂）双组份涂料，具有优良的附着力、坚韧性、耐潮湿、耐水、耐化学介质，具有防止各种离子穿过漆膜的性能，具有与被涂物件同膨胀同收缩的特性。漆膜从不脱落、龟裂。厚度0.5～1.0mm。环氧煤沥青是性价比较高的一种防腐形式，工程实测表明，用环氧煤沥青外加阴极保护。石油、燃气管道使用二十年基本没有发生腐蚀现象。

　　该涂料广泛用于水下钢结构和水泥构件的防腐渗漏，地下管道及驻气柜下部水槽的防护；高温地区沿海、盐场的各种机械的防腐；化工及其他管道的内外壁防腐。该漆兼有煤焦沥青耐水防腐性能优异及环氧树脂漆附着力好、漆膜坚韧、机械强度高、耐化学腐蚀性好的优点，底漆中加入有效防锈漆颜料。耐盐雾1000h以上；耐湿热1000h以上。组份为环氧煤沥青底漆和面漆，都是以环氧树脂和煤沥青为主要成膜物，添加各种防锈颜料、绝缘性填料、增韧剂、流平剂、稀释剂、防沉剂等制成，B组份是改性胺类固化剂或以固化剂为主料，添加颜填料制成。本产品销售时A、B组份配套供应，施工时按比例混合，搅拌均匀后在规定时间内用完。
