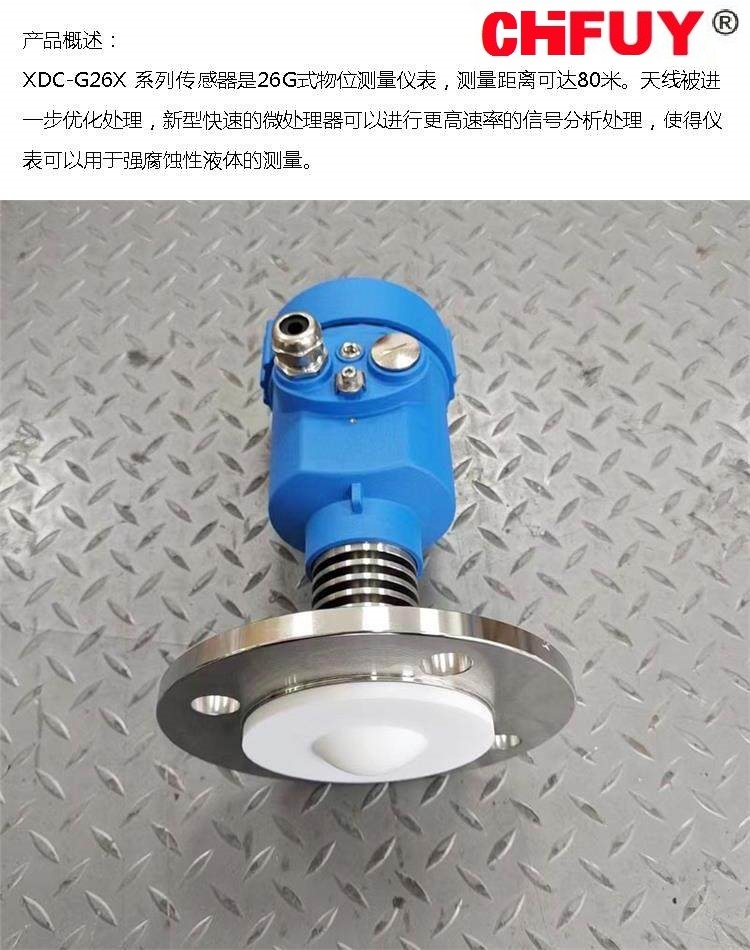

CHFUY-球面阵列雷达物位计AVI-DRL03

　　CHFUY-球面阵列雷达物位计AVI-DRL03

　　以下是调试与安装操作指南，综合权威信息整理而成：

　　联系人：贾经理(180=9 211=6752)?

　　原 理：

　　导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

　　特 点：

　　由于采用了先进的微处理器和独特的choDiscovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。

　　多种过程连接方式及探测组件的型式，使得60X系列导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。

　　采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均伤害。

　　说 明：

　　导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

　　反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：

　　其中C为光速

　　因空罐的距离E已知，则物位L为：

　　L=E-D

　　通过输入空罐高度E（=零点），满罐

　　高度F（=满量程）及一些应用参数来

　　设定，应用参数将自动使仪表适应测

　　量环境，对应于4－20mA输出。

　　测量范围：

　　说明：

　　H----测量范围

　　L----空罐距离

　　B----顶部盲区

　　E----探头到罐壁的距离

　　顶部盲区是指物料料面与测量参考点之间的距离。

　　底部盲区是指缆绳部附近无法测量的一段距离。

　　顶部盲区和底部盲区之间是有限测量距离。

　　注意：

　　只有物料处于顶部盲区和底部盲区

　　之间时，才能保证罐内物位的可靠测量。

　　应 用：液体及固体粉状测量，复杂过程条件

　　防爆认证：Exia IIC T6 Ga/Exd ia IIC T6 Gb

　　测量范围： 30m

　　频 率：500MHz-1.8GHz

　　天 线：单缆或单杆式天线

　　测量精度：±10mm

　　过程温度：（-40～250）℃

　　过程压力：（-0.1～4）MPa

　　信号输出：（4～20）mA/HART

　　现场显示：四位LCD 可编程

　　电 源：两线制（DC24V）

　　/四线制（DC24V/AC220V）

　　外 壳：铝/ 塑料

　　过程连接：螺纹/法兰（选配）
